B0606Kugeldruckschrauben ohne Kopf mit Feingewinde |
zurück |
|

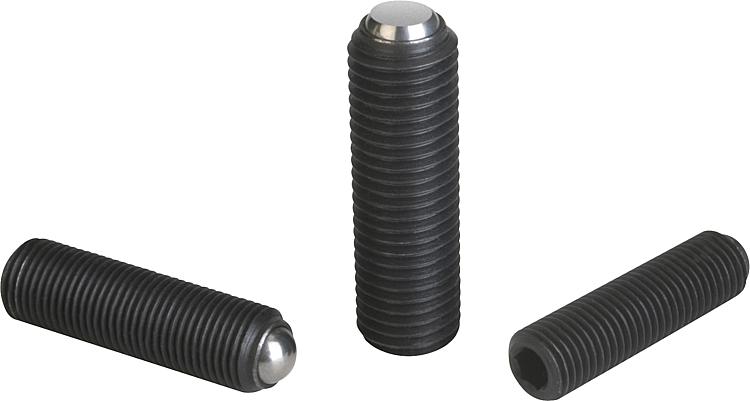

Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Schraube Vergütungsstahl Festigkeitsklasse mindestens 10.9.
Kugel Wälzlagerstahl.Ausführung:Schraube schwarz.
Kugel gehärtet und blank.Hinweis:Die Form A mit voller Kugel wird dann verwendet, wenn eine saubere, polierte Druckfläche verlangt wird. Mit der abgeflachten Kugel Form B können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst.
Durch das Feingewinde ist ein besonders feinfühliges Justieren der Kugeldruckschrauben möglich.Zeichnungshinweis:Form A: mit voller Kugel
Form B: mit abgeflachter Kugel DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

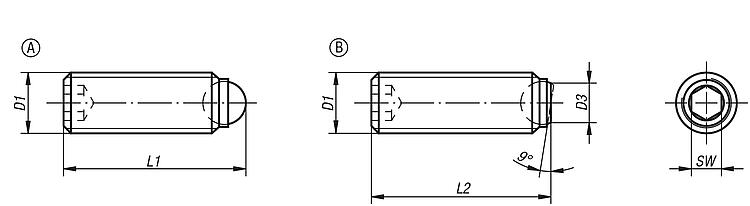

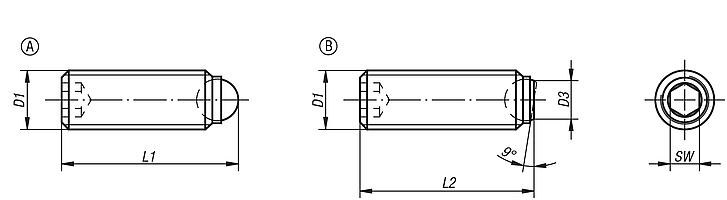

Zeichnungen (Gesamtübersicht) |

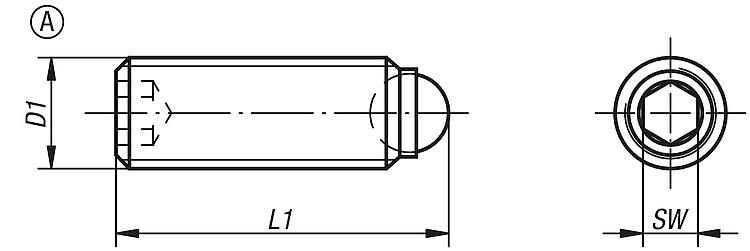

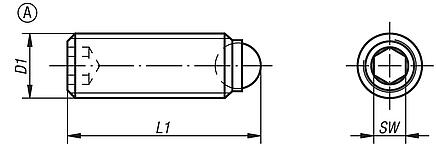

Kugeldruckschrauben ohne Kopf mit Feingewinde Form A |
mehr Info |
| Bestellnummer | Form | D1 | L1 | Kugel-Ø | SW | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0606.10406 | A | M4x0,5 | 6 | 2,5 | 2 | 3,5 |  | | 2,27 € | | | B0606.10410 | A | M4x0,5 | 10 | 2,5 | 2 | 3,5 | | | 2,28 € | | | B0606.10508 | A | M5x0,5 | 8 | 3 | 2,5 | 4,5 | | | 2,17 € | | | B0606.10512 | A | M5x0,5 | 12 | 3 | 2,5 | 4,5 | | | 2,17 € | | | B0606.10610 | A | M6x0,5 | 10,8 | 4 | 3 | 9 | | | 2,17 € | | | B0606.10612 | A | M6x0,5 | 12,8 | 4 | 3 | 9 | | | 2,17 € | | | B0606.10616 | A | M6x0,5 | 16,8 | 4 | 3 | 9 | | | 2,20 € | | | B0606.10620 | A | M6x0,5 | 20,8 | 4 | 3 | 9 | | | 2,20 € | | | B0606.10625 | A | M6x0,5 | 25,8 | 4 | 3 | 9 | | | 2,20 € | | | B0606.10810 | A | M8x1 | 11,2 | 5,5 | 4 | 10 | | | 2,03 € | | | B0606.10820 | A | M8x1 | 21,2 | 5,5 | 4 | 15 | | | 2,03 € | | | B0606.11012 | A | M10x1 | 13,7 | 7 | 5 | 20 | | | 2,37 € | | | B0606.11025 | A | M10x1 | 26,7 | 7 | 5 | 20 | | | 2,49 € | | | B0606.11216 | A | M12x1,5 | 18 | 8,5 | 6 | 30 | | | 2,70 € | | | B0606.11230 | A | M12x1,5 | 32 | 8,5 | 6 | 30 | | | 2,89 € | | | B0606.11620 | A | M16x1,5 | 23,3 | 12 | 8 | 60 | | | 4,33 € | | | B0606.11635 | A | M16x1,5 | 38,3 | 12 | 8 | 60 | | | 4,60 € | | | B0606.12030 | A | M20x1,5 | 34,2 | 15 | 10 | 90 | | | 9,93 € | | | B0606.12040 | A | M20x1,5 | 44,2 | 15 | 10 | 90 | | | 10,17 € | |
|

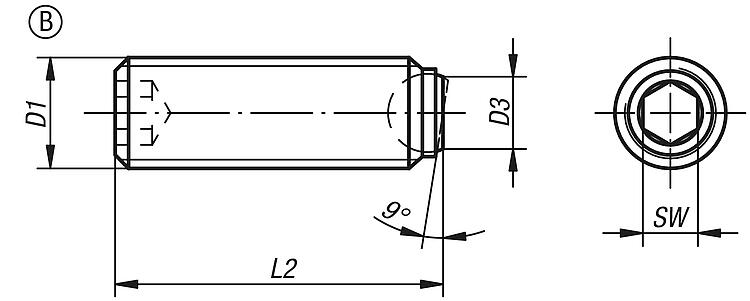

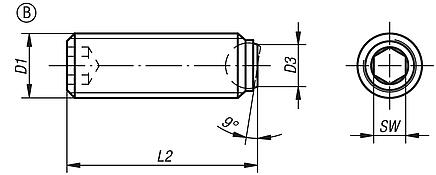

Kugeldruckschrauben ohne Kopf mit Feingewinde Form B |
mehr Info |
| Bestellnummer | Form | D1 | D3 | L2 | Kugel-Ø | SW | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0606.20406 | B | M4x0,5 | 1,3 | 5,6 | 2,5 | 2 | 3,5 | | | 4,07 € | | | B0606.20410 | B | M4x0,5 | 1,3 | 9,6 | 2,5 | 2 | 3,5 | | | 4,13 € | | | B0606.20508 | B | M5x0,5 | 2,2 | 7,5 | 3 | 2,5 | 4,5 | | | 4,13 € | | | B0606.20512 | B | M5x0,5 | 2,2 | 11,5 | 3 | 2,5 | 4,5 | | | 4,18 € | | | B0606.20610 | B | M6x0,5 | 3,2 | 10 | 4 | 3 | 9 | | | 3,75 € | | | B0606.20612 | B | M6x0,5 | 3,2 | 12 | 4 | 3 | 9 | | | 3,75 € | | | B0606.20616 | B | M6x0,5 | 3,2 | 16 | 4 | 3 | 9 | | | 3,75 € | | | B0606.20620 | B | M6x0,5 | 3,2 | 20 | 4 | 3 | 9 | | | 3,82 € | | | B0606.20625 | B | M6x0,5 | 3,2 | 25 | 4 | 3 | 9 | | | 3,82 € | | | B0606.20810 | B | M8x1 | 4,1 | 10,3 | 5,5 | 4 | 10 | | | 3,84 € | | | B0606.20820 | B | M8x1 | 4,1 | 20,3 | 5,5 | 4 | 15 | | | 3,84 € | | | B0606.21012 | B | M10x1 | 5,6 | 12,3 | 7 | 5 | 20 | | | 4,30 € | | | B0606.21025 | B | M10x1 | 5,6 | 25,3 | 7 | 5 | 20 | | | 4,33 € | | | B0606.21216 | B | M12x1,5 | 7 | 16,2 | 8,5 | 6 | 30 | | | 5,74 € | | | B0606.21230 | B | M12x1,5 | 7 | 30,2 | 8,5 | 6 | 30 | | | 6,49 € | | | B0606.21620 | B | M16x1,5 | 10,7 | 20 | 12 | 8 | 60 | | | 9,15 € | | | B0606.21635 | B | M16x1,5 | 10,7 | 35 | 12 | 8 | 60 | | | 10,01 € | | | B0606.22030 | B | M20x1,5 | 13,5 | 30 | 15 | 10 | 90 | | | 16,50 € | | | B0606.22040 | B | M20x1,5 | 13,5 | 40 | 15 | 10 | 90 | | | 16,64 € | |
|
