B0163Kugeldruckschrauben ohne Kopf mit voller Kugel, mit... |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Schraube Vergütungsstahl, Festigkeitsklasse 10.9.
Kugel Wälzlagerstahl oder POM.
Gewindesicherung Nylon.Ausführung:Schraube schwarz.

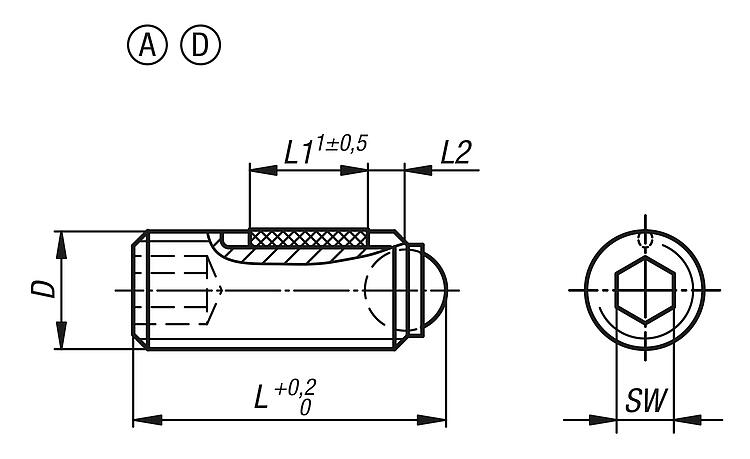

Kugel gehärtet, blank.Hinweis:Kugeldruckschrauben ohne Kopf mit voller Kugel werden dann verwendet, wenn eine saubere, polierte Druckfläche verlangt wird. Zeichnungshinweis:Form A: Kugel aus Stahl
Form D: Kugel aus POM
L2 = ca. zwei Gewindegänge DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Bestellnummer
| Form | Material
Komponente | D | L | L1 | Kugel-Ø | SW | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0163.1046 | A | Wälzlagerstahl | M4 | 6 | 2,5 | 2,5 | 2 | 3,5 |  | | 2,55 € | | | B0163.10410 | A | Wälzlagerstahl | M4 | 10 | 3,5 | 2,5 | 2 | 3,5 | | | 2,55 € | | | B0163.10416 | A | Wälzlagerstahl | M4 | 16 | 5 | 2,5 | 2 | 3,5 | | | 2,55 € | | | B0163.1058 | A | Wälzlagerstahl | M5 | 8 | 3,5 | 3 | 2,5 | 4,5 | | | 2,42 € | | | B0163.10512 | A | Wälzlagerstahl | M5 | 12 | 5 | 3 | 2,5 | 4,5 | | | 2,42 € | | | B0163.10520 | A | Wälzlagerstahl | M5 | 20 | 6 | 3 | 2,5 | 4,5 | | | 2,51 € | | | B0163.10610 | A | Wälzlagerstahl | M6 | 10,8 | 3,5 | 4 | 3 | 9 | | | 2,42 € | | | B0163.10616 | A | Wälzlagerstahl | M6 | 16,8 | 7 | 4 | 3 | 9 | | | 2,42 € | | | B0163.10620 | A | Wälzlagerstahl | M6 | 20,8 | 7 | 4 | 3 | 9 | | | 2,51 € | | | B0163.10625 | A | Wälzlagerstahl | M6 | 25,8 | 7 | 4 | 3 | 9 | | | 2,51 € | | | B0163.10650 | A | Wälzlagerstahl | M6 | 50,8 | 7 | 4 | 3 | 9 | | | 3,65 € | | | B0163.10660 | A | Wälzlagerstahl | M6 | 60,8 | 7 | 4 | 3 | 9 | | | 3,80 € | | | B0163.10810 | A | Wälzlagerstahl | M8 | 11,2 | 3,5 | 5,5 | 4 | 10 | | | 2,42 € | | | B0163.10812 | A | Wälzlagerstahl | M8 | 13,2 | 5 | 5,5 | 4 | 10 | | | 2,42 € | | | B0163.10820 | A | Wälzlagerstahl | M8 | 21,2 | 8 | 5,5 | 4 | 15 | | | 2,42 € | | | B0163.10825 | A | Wälzlagerstahl | M8 | 26,2 | 8 | 5,5 | 4 | 15 | | | 2,46 € | | | B0163.10830 | A | Wälzlagerstahl | M8 | 31,2 | 8 | 5,5 | 4 | 15 | | | 2,52 € | | | B0163.10850 | A | Wälzlagerstahl | M8 | 51,2 | 8 | 5,5 | 4 | 15 | | | 3,74 € | | | B0163.10860 | A | Wälzlagerstahl | M8 | 61,2 | 8 | 5,5 | 4 | 15 | | | 3,83 € | | | B0163.10880 | A | Wälzlagerstahl | M8 | 81,2 | 8 | 5,5 | 4 | 15 | | | 3,94 € | | | B0163.11012 | A | Wälzlagerstahl | M10 | 13,7 | 5 | 7 | 5 | 20 | | | 2,81 € | | | B0163.11016 | A | Wälzlagerstahl | M10 | 17,7 | 9 | 7 | 5 | 20 | | | 2,81 € | | | B0163.11020 | A | Wälzlagerstahl | M10 | 21,7 | 9 | 7 | 5 | 20 | | | 2,99 € | | | B0163.11025 | A | Wälzlagerstahl | M10 | 26,7 | 9 | 7 | 5 | 20 | | | 2,99 € | | | B0163.11035 | A | Wälzlagerstahl | M10 | 36,7 | 9 | 7 | 5 | 20 | | | 3,08 € | | | B0163.11216 | A | Wälzlagerstahl | M12 | 18 | 8 | 8,5 | 6 | 30 | | | 3,22 € | | | B0163.11220 | A | Wälzlagerstahl | M12 | 22 | 10 | 8,5 | 6 | 30 | | | 3,22 € | | | B0163.11230 | A | Wälzlagerstahl | M12 | 32 | 10 | 8,5 | 6 | 30 | | | 3,45 € | | | B0163.11240 | A | Wälzlagerstahl | M12 | 42 | 10 | 8,5 | 6 | 30 | | | 3,83 € | | | B0163.11620 | A | Wälzlagerstahl | M16 | 23,3 | 10 | 12 | 8 | 60 | | | 5,15 € | | | B0163.11625 | A | Wälzlagerstahl | M16 | 28,3 | 14 | 12 | 8 | 60 | | | 5,15 € | | | B0163.11635 | A | Wälzlagerstahl | M16 | 38,3 | 14 | 12 | 8 | 60 | | | 5,47 € | | | B0163.11650 | A | Wälzlagerstahl | M16 | 53,3 | 14 | 12 | 8 | 60 | | | 5,74 € | | | B0163.3046 | D | Polyacetal | M4 | 6 | 2,5 | 2,5 | 2 | 0,3 | | | 2,84 € | | | B0163.30410 | D | Polyacetal | M4 | 10 | 3,5 | 2,5 | 2 | 0,3 | | | 2,84 € | | | B0163.30416 | D | Polyacetal | M4 | 16 | 5 | 2,5 | 2 | 0,3 | | | 2,84 € | | | B0163.3058 | D | Polyacetal | M5 | 8 | 3,5 | 3 | 2,5 | 0,5 | | | 2,68 € | | | B0163.30512 | D | Polyacetal | M5 | 12 | 5 | 3 | 2,5 | 0,5 | | | 2,68 € | | | B0163.30520 | D | Polyacetal | M5 | 20 | 6 | 3 | 2,5 | 0,5 | | | 2,74 € | | | B0163.30610 | D | Polyacetal | M6 | 10,8 | 3,5 | 4 | 3 | 0,9 | | | 2,68 € | | | B0163.30616 | D | Polyacetal | M6 | 16,8 | 7 | 4 | 3 | 0,9 | | | 2,74 € | | | B0163.30620 | D | Polyacetal | M6 | 20,8 | 7 | 4 | 3 | 0,9 | | | 2,84 € | | | B0163.30625 | D | Polyacetal | M6 | 25,8 | 7 | 4 | 3 | 0,9 | | | 2,84 € | | | B0163.30810 | D | Polyacetal | M8 | 11,2 | 3,5 | 5,5 | 4 | 1,5 | | | 2,84 € | | | B0163.30812 | D | Polyacetal | M8 | 13,2 | 5 | 5,5 | 4 | 1,5 | | | 2,84 € | | | B0163.30820 | D | Polyacetal | M8 | 21,2 | 8 | 5,5 | 4 | 1,5 | | | 2,84 € | | | B0163.30825 | D | Polyacetal | M8 | 26,2 | 8 | 5,5 | 4 | 1,5 | | | 2,94 € | | | B0163.30830 | D | Polyacetal | M8 | 31,2 | 8 | 5,5 | 4 | 1,5 | | | 2,94 € | | | B0163.31012 | D | Polyacetal | M10 | 13,7 | 5 | 7 | 5 | 2 | | | 3,14 € | | | B0163.31016 | D | Polyacetal | M10 | 17,7 | 9 | 7 | 5 | 2 | | | 3,14 € | | | B0163.31020 | D | Polyacetal | M10 | 21,7 | 9 | 7 | 5 | 2 | | | 3,33 € | | | B0163.31025 | D | Polyacetal | M10 | 26,7 | 9 | 7 | 5 | 2 | | | 3,33 € | | | B0163.31035 | D | Polyacetal | M10 | 36,7 | 9 | 7 | 5 | 2 | | | 3,42 € | | | B0163.31216 | D | Polyacetal | M12 | 18 | 8 | 8,5 | 6 | 3 | | | 3,98 € | | | B0163.31220 | D | Polyacetal | M12 | 22 | 10 | 8,5 | 6 | 3 | | | 3,98 € | | | B0163.31230 | D | Polyacetal | M12 | 32 | 10 | 8,5 | 6 | 3 | | | 4,26 € | | | B0163.31240 | D | Polyacetal | M12 | 42 | 10 | 8,5 | 6 | 3 | | | 4,53 € | |
