B0040Federnde Seitendruckstücke ohne Druckbolzen |
zurück |
|
|
BeschreibungWerkstoff:Hülse Aluminium.
Aufnahmescheibe Stahl.
Feder aus Stahl.Ausführung:Hülse blau verzinkt.
Aufnahmescheibe gehärtet und brüniert.Hinweis:Je nach Anwendungsfall kann der Druckbolzen selber gefertigt und in die Gewindebohrung der Aufnahmescheibe eingeschraubt werden.
Bei Ausnutzung von Hub (S) und der zugehörenden Länge (L1) ist der entsprechende Seitendruck (F) erreichbar.
Die Form B ist zusätzlich mit einer Abdichtung gegen das Eindringen von Spänen und Schmutz ausgestattet.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

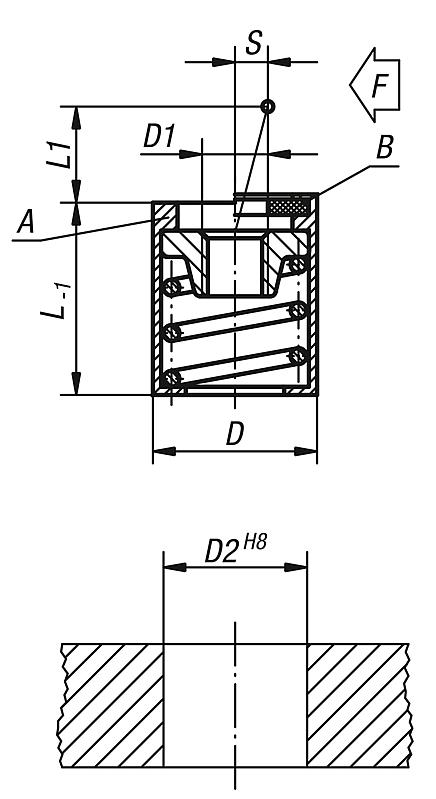

Zeichnungen (Gesamtübersicht) |

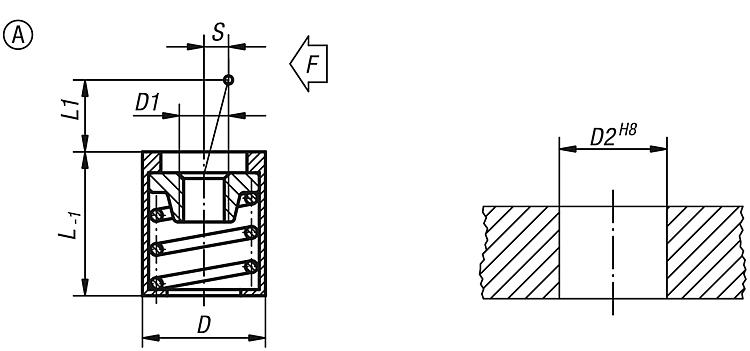

Federnde Seitendruckstücke ohne Druckbolzen, Form A ohne Abdichtung |
mehr Info |
| Bestellnummer | Form
| D | D1 | D2 | L | L1 | S | F
ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0040.31054 | A | 10 | M4 | 10 | 12 | 4 | 1,6 | 20 |  | | 5,47 € | | | B0040.31056 | A | 10 | M4 | 10 | 12 | 4 | 1,6 | 50 | | | 5,47 € | | | B0040.31058 | A | 10 | M4 | 10 | 12 | 4 | 1,6 | 100 | | | 5,47 € | | | B0040.31064 | A | 10 | M4 | 10 | 12 | 7,5 | 2 | 40 | | | 5,86 € | | | B0040.31066 | A | 10 | M4 | 10 | 12 | 7,5 | 2 | 75 | | | 5,86 € | | | B0040.31068 | A | 10 | M4 | 10 | 12 | 7,5 | 2 | 100 | | | 5,86 € | | | B0040.31104 | A | 16 | M6 | 16 | 18 | 11,5 | 3,2 | 100 | | | 6,86 € | | | B0040.31106 | A | 16 | M6 | 16 | 18 | 11,5 | 3,2 | 150 | | | 6,86 € | | | B0040.31108 | A | 16 | M6 | 16 | 18 | 11,5 | 3,2 | 200 | | | 6,86 € | |
|

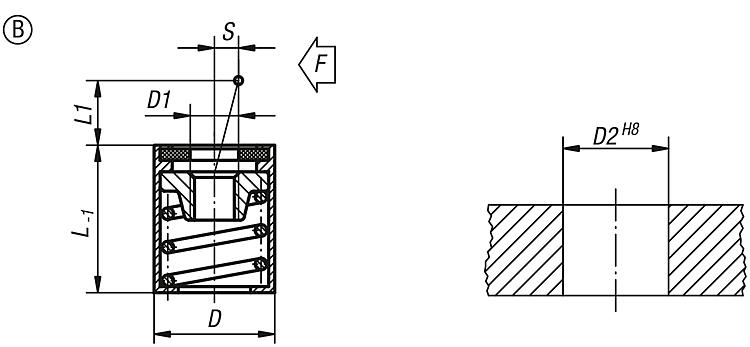

Federnde Seitendruckstücke ohne Druckbolzen, Form B mit Abdichtung |
mehr Info |
| Bestellnummer | Form
| D | D1 | D2 | L | L1 | S | F
ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0040.32054 | B | 10 | M4 | 10 | 12 | 4 | 1,6 | 20 | | | 6,70 € | | | B0040.32056 | B | 10 | M4 | 10 | 12 | 4 | 1,6 | 50 | | | 6,70 € | | | B0040.32058 | B | 10 | M4 | 10 | 12 | 4 | 1,6 | 100 | | | 6,70 € | | | B0040.32064 | B | 10 | M4 | 10 | 12 | 7,5 | 2 | 40 | | | 7,09 € | | | B0040.32066 | B | 10 | M4 | 10 | 12 | 7,5 | 2 | 75 | | | 7,09 € | | | B0040.32068 | B | 10 | M4 | 10 | 12 | 7,5 | 2 | 100 | | | 7,09 € | | | B0040.32104 | B | 16 | M6 | 16 | 18 | 11,5 | 3,2 | 100 | | | 8,10 € | | | B0040.32106 | B | 16 | M6 | 16 | 18 | 11,5 | 3,2 | 150 | | | 8,10 € | | | B0040.32108 | B | 16 | M6 | 16 | 18 | 11,5 | 3,2 | 200 | | | 8,10 € | |
|
