B0041Federnde Seitendruckstücke mit Gewindehülse |
zurück |
|
|
BeschreibungWerkstoff:Stahl.Ausführung:Druckbolzen aus Stahl, gehärtet und verzinkt.
Hülse blau verzinkt.Hinweis:Federnde Seitendruckstücke mit Gewindehülse können an das zu spannende Teil individuell eingestellt werden. Außerdem ist die Gewindehülse zum Einschrauben in dünne Bleche geeignet, da sie mit einer oder zwei Muttern befestigt werden kann.

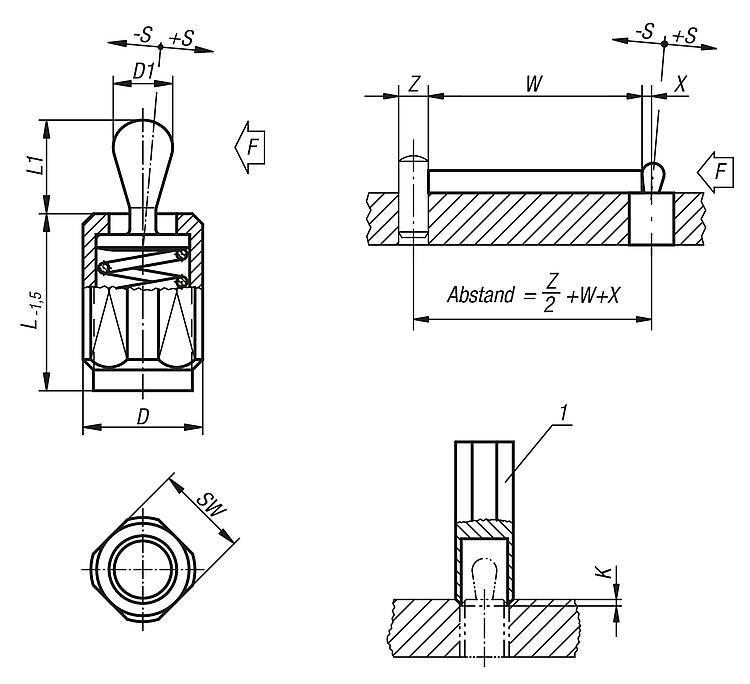

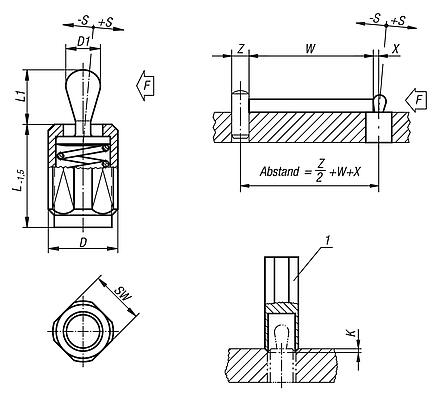

W und Z nach Angabe des Kunden.Zeichnungshinweis:Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |
Federnde Seitendruckstücke ohne Abdichtung |
mehr Info |
| Bestellnummer | Ausführung 2 | D | D1
| K | L | L1 | ±S | SW | X | F
ca. N | Bestellnummer
Montage-
werkzeug | CAD | Zub. | Preis | Bestellen |
|---|
| B0041.1020X12 | ohne Dichtung | M12 | 5 | 2x60° | 11,5 | 6,7 | 0,8 | 10 | 1,6 | 20 | B0045.06 |  |  | 6,76 € | | | B0041.1020X20 | ohne Dichtung | M12 | 5 | 2x60° | 19 | 6,7 | 0,8 | 10 | 1,6 | 20 | B0045.06 | | | 7,12 € | | | B0041.1020X27 | ohne Dichtung | M12 | 5 | 2x60° | 26,5 | 6,7 | 0,8 | 10 | 1,6 | 20 | B0045.06 | | | 7,46 € | | | B0041.1050X12 | ohne Dichtung | M12 | 5 | 2x60° | 11,5 | 6,7 | 0,8 | 10 | 1,6 | 50 | B0045.06 | | | 6,76 € | | | B0041.1050X20 | ohne Dichtung | M12 | 5 | 2x60° | 19 | 6,7 | 0,8 | 10 | 1,6 | 50 | B0045.06 | | | 7,12 € | | | B0041.1050X27 | ohne Dichtung | M12 | 5 | 2x60° | 26,5 | 6,7 | 0,8 | 10 | 1,6 | 50 | B0045.06 | | | 7,46 € | | | B0041.1100X12 | ohne Dichtung | M12 | 5 | 2x60° | 11,5 | 6,7 | 0,8 | 10 | 1,6 | 100 | B0045.06 | | | 6,76 € | | | B0041.1100X20 | ohne Dichtung | M12 | 5 | 2x60° | 19 | 6,7 | 0,8 | 10 | 1,6 | 100 | B0045.06 | | | 7,12 € | | | B0041.1100X27 | ohne Dichtung | M12 | 5 | 2x60° | 26,5 | 6,7 | 0,8 | 10 | 1,6 | 100 | B0045.06 | | | 7,46 € | | | B0041.1040X12 | ohne Dichtung | M12 | 6 | 2x60° | 11,5 | 10,7 | 1 | 10 | 1,8 | 40 | B0045.06 | | | 7,12 € | | | B0041.1040X20 | ohne Dichtung | M12 | 6 | 2x60° | 19 | 10,7 | 1 | 10 | 1,8 | 40 | B0045.06 | | | 7,46 € | | | B0041.1040X27 | ohne Dichtung | M12 | 6 | 2x60° | 26,5 | 10,7 | 1 | 10 | 1,8 | 40 | B0045.06 | | | 7,79 € | | | B0041.1075X12 | ohne Dichtung | M12 | 6 | 2x60° | 11,5 | 10,7 | 1 | 10 | 1,8 | 75 | B0045.06 | | | 7,12 € | | | B0041.1075X20 | ohne Dichtung | M12 | 6 | 2x60° | 19 | 10,7 | 1 | 10 | 1,8 | 75 | B0045.06 | | | 7,46 € | | | B0041.1075X27 | ohne Dichtung | M12 | 6 | 2x60° | 26,5 | 10,7 | 1 | 10 | 1,8 | 75 | B0045.06 | | | 7,79 € | | | B0041.1150X12 | ohne Dichtung | M12 | 6 | 2x60° | 11,5 | 10,7 | 1 | 10 | 1,8 | 100 | B0045.06 | | | 7,12 € | | | B0041.1150X20 | ohne Dichtung | M12 | 6 | 2x60° | 19 | 10,7 | 1 | 10 | 1,8 | 100 | B0045.06 | | | 7,46 € | | | B0041.1150X27 | ohne Dichtung | M12 | 6 | 2x60° | 26,5 | 10,7 | 1 | 10 | 1,8 | 100 | B0045.06 | | | 7,79 € | | | B0041.1100X16 | ohne Dichtung | M18X1,5 | 10 | 2,5x60° | 18 | 16,7 | 1,6 | 16 | 3,2 | 100 | B0045.10 | | | 7,46 € | | | B0041.1100X29 | ohne Dichtung | M18X1,5 | 10 | 2,5x60° | 31,5 | 16,7 | 1,6 | 16 | 3,2 | 100 | B0045.10 | | | 8,12 € | | | B0041.1100X43 | ohne Dichtung | M18X1,5 | 10 | 2,5x60° | 45 | 16,7 | 1,6 | 16 | 3,2 | 100 | B0045.10 | | | 8,84 € | | | B0041.1200X16 | ohne Dichtung | M18X1,5 | 10 | 2,5x60° | 18 | 16,7 | 1,6 | 16 | 3,2 | 150 | B0045.10 | | | 7,46 € | | | B0041.1200X29 | ohne Dichtung | M18X1,5 | 10 | 2,5x60° | 31,5 | 16,7 | 1,6 | 16 | 3,2 | 150 | B0045.10 | | | 8,12 € | | | B0041.1200X43 | ohne Dichtung | M18X1,5 | 10 | 2,5x60° | 45 | 16,7 | 1,6 | 16 | 3,2 | 150 | B0045.10 | | | 8,84 € | | | B0041.1300X16 | ohne Dichtung | M18X1,5 | 10 | 2,5x60° | 18 | 16,7 | 1,6 | 16 | 3,2 | 200 | B0045.10 | | | 7,46 € | | | B0041.1300X29 | ohne Dichtung | M18X1,5 | 10 | 2,5x60° | 31,5 | 16,7 | 1,6 | 16 | 3,2 | 200 | B0045.10 | | | 8,12 € | | | B0041.1300X43 | ohne Dichtung | M18X1,5 | 10 | 2,5x60° | 45 | 16,7 | 1,6 | 16 | 3,2 | 200 | B0045.10 | | | 8,84 € | |
|
Federnde Seitendruckstücke mit Abdichtung |
mehr Info |
| Bestellnummer | Ausführung 2 | D | D1
| K | L | L1 | ±S | SW | X | F
ca. N | Bestellnummer
Montage-
werkzeug | CAD | Zub. | Preis | Bestellen |
|---|
| B0041.3020X12 | mit Dichtung | M12 | 5 | 2x60° | 11,5 | 6 | 0,8 | 10 | 1,6 | 20 | B0045.06 | | | 7,60 € | | | B0041.3020X20 | mit Dichtung | M12 | 5 | 2x60° | 19 | 6 | 0,8 | 10 | 1,6 | 20 | B0045.06 | | | 7,94 € | | | B0041.3020X27 | mit Dichtung | M12 | 5 | 2x60° | 26,5 | 6 | 0,8 | 10 | 1,6 | 20 | B0045.06 | | | 8,33 € | | | B0041.3050X12 | mit Dichtung | M12 | 5 | 2x60° | 11,5 | 6 | 0,8 | 10 | 1,6 | 50 | B0045.06 | | | 7,60 € | | | B0041.3050X20 | mit Dichtung | M12 | 5 | 2x60° | 19 | 6 | 0,8 | 10 | 1,6 | 50 | B0045.06 | | | 7,94 € | | | B0041.3050X27 | mit Dichtung | M12 | 5 | 2x60° | 26,5 | 6 | 0,8 | 10 | 1,6 | 50 | B0045.06 | | | 8,33 € | | | B0041.3100X12 | mit Dichtung | M12 | 5 | 2x60° | 11,5 | 6 | 0,8 | 10 | 1,6 | 100 | B0045.06 | | | 7,60 € | | | B0041.3100X20 | mit Dichtung | M12 | 5 | 2x60° | 19 | 6 | 0,8 | 10 | 1,6 | 100 | B0045.06 | | | 7,94 € | | | B0041.3100X27 | mit Dichtung | M12 | 5 | 2x60° | 26,5 | 6 | 0,8 | 10 | 1,6 | 100 | B0045.06 | | | 8,33 € | | | B0041.3040X12 | mit Dichtung | M12 | 6 | 2x60° | 11,5 | 10 | 1 | 10 | 1,8 | 40 | B0045.06 | | | 7,94 € | | | B0041.3040X20 | mit Dichtung | M12 | 6 | 2x60° | 19 | 10 | 1 | 10 | 1,8 | 40 | B0045.06 | | | 8,33 € | | | B0041.3040X27 | mit Dichtung | M12 | 6 | 2x60° | 26,5 | 10 | 1 | 10 | 1,8 | 40 | B0045.06 | | | 8,68 € | | | B0041.3075X12 | mit Dichtung | M12 | 6 | 2x60° | 11,5 | 10 | 1 | 10 | 1,8 | 75 | B0045.06 | | | 7,94 € | | | B0041.3075X20 | mit Dichtung | M12 | 6 | 2x60° | 19 | 10 | 1 | 10 | 1,8 | 75 | B0045.06 | | | 8,33 € | | | B0041.3075X27 | mit Dichtung | M12 | 6 | 2x60° | 26,5 | 10 | 1 | 10 | 1,8 | 75 | B0045.06 | | | 8,68 € | | | B0041.3150X12 | mit Dichtung | M12 | 6 | 2x60° | 11,5 | 10 | 1 | 10 | 1,8 | 100 | B0045.06 | | | 7,94 € | | | B0041.3150X20 | mit Dichtung | M12 | 6 | 2x60° | 19 | 10 | 1 | 10 | 1,8 | 100 | B0045.06 | | | 8,33 € | | | B0041.3150X27 | mit Dichtung | M12 | 6 | 2x60° | 26,5 | 10 | 1 | 10 | 1,8 | 100 | B0045.06 | | | 8,68 € | | | B0041.3100X16 | mit Dichtung | M18X1,5 | 10 | 2,5x60° | 18 | 16 | 1,6 | 16 | 3,2 | 100 | B0045.10 | | | 8,33 € | | | B0041.3100X29 | mit Dichtung | M18X1,5 | 10 | 2,5x60° | 31,5 | 16 | 1,6 | 16 | 3,2 | 100 | B0045.10 | | | 9,02 € | | | B0041.3100X43 | mit Dichtung | M18X1,5 | 10 | 2,5x60° | 45 | 16 | 1,6 | 16 | 3,2 | 100 | B0045.10 | | | 9,71 € | | | B0041.3200X16 | mit Dichtung | M18X1,5 | 10 | 2,5x60° | 18 | 16 | 1,6 | 16 | 3,2 | 150 | B0045.10 | | | 8,33 € | | | B0041.3200X29 | mit Dichtung | M18X1,5 | 10 | 2,5x60° | 31,5 | 16 | 1,6 | 16 | 3,2 | 150 | B0045.10 | | | 9,02 € | | | B0041.3200X43 | mit Dichtung | M18X1,5 | 10 | 2,5x60° | 45 | 16 | 1,6 | 16 | 3,2 | 150 | B0045.10 | | | 9,71 € | | | B0041.3300X16 | mit Dichtung | M18X1,5 | 10 | 2,5x60° | 18 | 16 | 1,6 | 16 | 3,2 | 200 | B0045.10 | | | 8,33 € | | | B0041.3300X29 | mit Dichtung | M18X1,5 | 10 | 2,5x60° | 31,5 | 16 | 1,6 | 16 | 3,2 | 200 | B0045.10 | | | 9,02 € | | | B0041.3300X43 | mit Dichtung | M18X1,5 | 10 | 2,5x60° | 45 | 16 | 1,6 | 16 | 3,2 | 200 | B0045.10 | | | 9,71 € | |
|
