B0042Federnde Seitendruckstücke mit Gewindehülse, ohne Druckbolzen |
zurück |
|
|
BeschreibungWerkstoff:Stahl.Ausführung:Hülse blau verzinkt.
Aufnahmescheibe gehärtet und brüniert.Hinweis:Je nach Anwendungsfall kann der Druckbolzen selber gefertigt und in die Gewindebohrung der Aufnahmescheibe eingeschraubt werden.
Bei Ausnutzung von Hub (S) und der zugehörenden Länge (L1) ist der entsprechende Seitendruck (F) erreichbar.

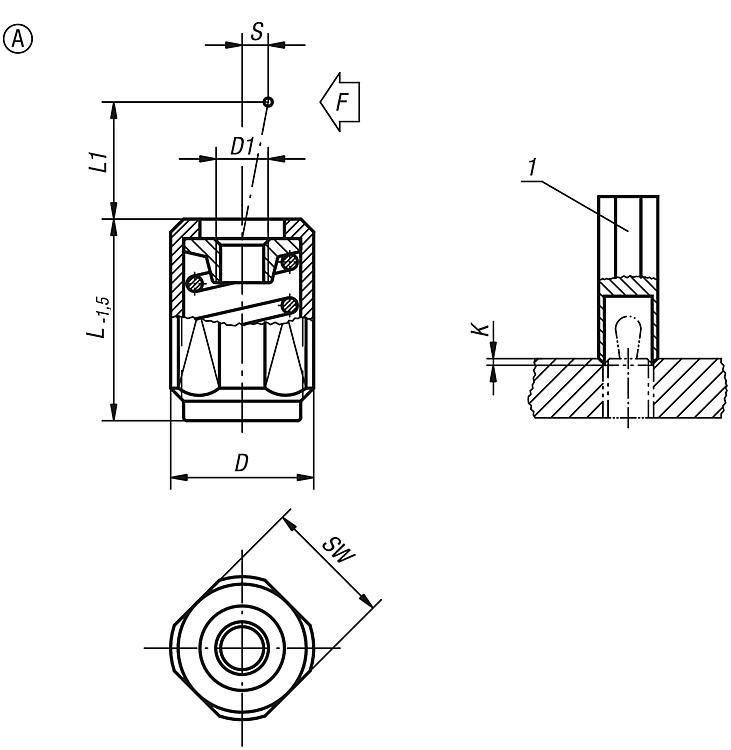

Die Form B ist zusätzlich mit einer Abdichtung gegen das Eindringen von Spänen und Schmutz ausgestattet.Zeichnungshinweis:Form A: ohne Abdichtung

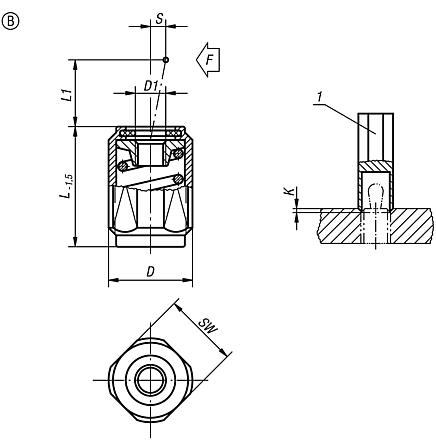

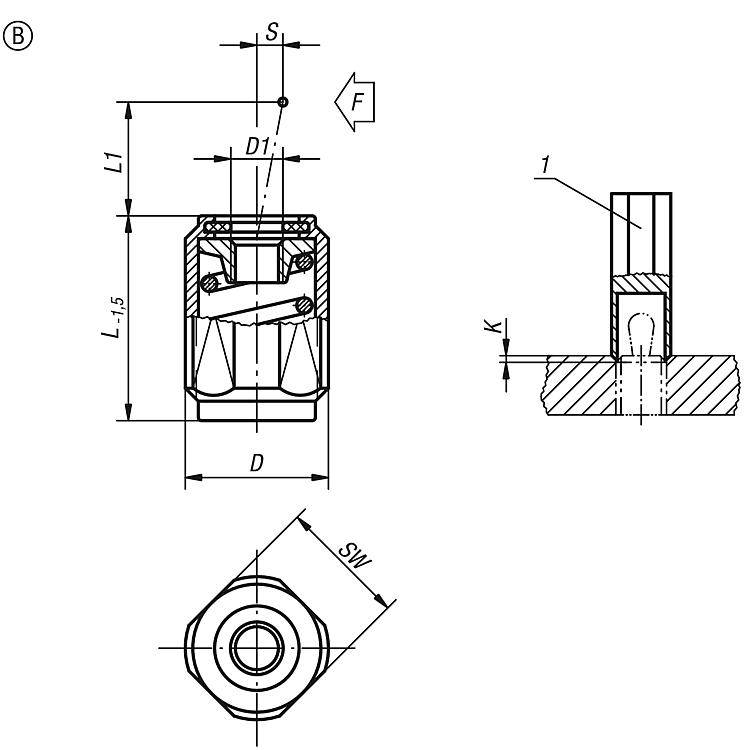

Form B: mit Abdichtung
1) Montagewerkzeug DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

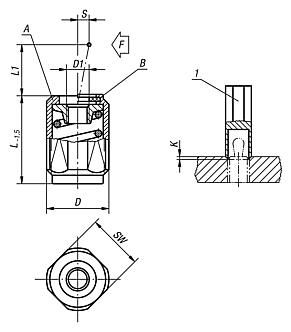

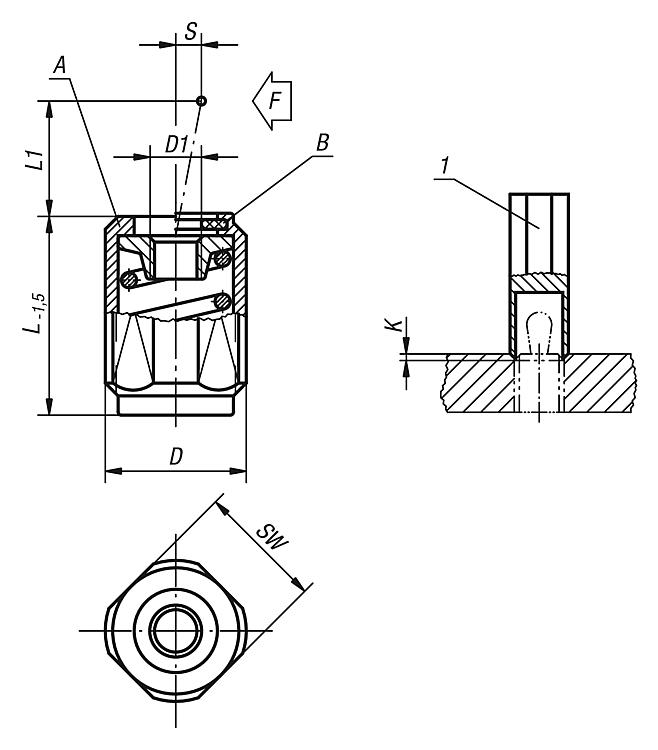

Zeichnungen (Gesamtübersicht) |
Federnde Seitendruckstücke mit Gewindehülse, ohne Druckbolzen, Form A, ohne Abdichtung |
mehr Info |
| Bestellnummer | Form | D | D1 | K | L | L1 | ±S | SW | F
ca. N | Bestellnummer
Montage-
werkzeug | CAD | Zub. | Preis | Bestellen |
|---|
| B0042.1020X12 | A | M12 | M4 | 2x60° | 11,5 | 4 | 1,6 | 10 | 20 | B0045.06 |  |  | 6,76 € | | | B0042.1020X20 | A | M12 | M4 | 2x60° | 19 | 4 | 1,6 | 10 | 20 | B0045.06 | | | 7,12 € | | | B0042.1020X27 | A | M12 | M4 | 2x60° | 26,5 | 4 | 1,6 | 10 | 20 | B0045.06 | | | 7,46 € | | | B0042.1040X12 | A | M12 | M4 | 2x60° | 11,5 | 7,5 | 2 | 10 | 40 | B0045.06 | | | 7,12 € | | | B0042.1040X20 | A | M12 | M4 | 2x60° | 19 | 7,5 | 2 | 10 | 40 | B0045.06 | | | 7,46 € | | | B0042.1040X27 | A | M12 | M4 | 2x60° | 26,5 | 7,5 | 2 | 10 | 40 | B0045.06 | | | 7,79 € | | | B0042.1050X12 | A | M12 | M4 | 2x60° | 11,5 | 4 | 1,6 | 10 | 50 | B0045.06 | | | 6,76 € | | | B0042.1050X20 | A | M12 | M4 | 2x60° | 19 | 4 | 1,6 | 10 | 50 | B0045.06 | | | 7,12 € | | | B0042.1050X27 | A | M12 | M4 | 2x60° | 26,5 | 4 | 1,6 | 10 | 50 | B0045.06 | | | 7,46 € | | | B0042.1075X12 | A | M12 | M4 | 2x60° | 11,5 | 7,5 | 2 | 10 | 75 | B0045.06 | | | 7,12 € | | | B0042.1075X20 | A | M12 | M4 | 2x60° | 19 | 7,5 | 2 | 10 | 75 | B0045.06 | | | 7,46 € | | | B0042.1075X27 | A | M12 | M4 | 2x60° | 26,5 | 7,5 | 2 | 10 | 75 | B0045.06 | | | 7,79 € | | | B0042.1100X12 | A | M12 | M4 | 2x60° | 11,5 | 4 | 1,6 | 10 | 100 | B0045.06 | | | 6,76 € | | | B0042.1100X20 | A | M12 | M4 | 2x60° | 19 | 4 | 1,6 | 10 | 100 | B0045.06 | | | 7,12 € | | | B0042.1100X27 | A | M12 | M4 | 2x60° | 26,5 | 4 | 1,6 | 10 | 100 | B0045.06 | | | 7,46 € | | | B0042.1150X12 | A | M12 | M4 | 2x60° | 11,5 | 7,5 | 2 | 10 | 100 | B0045.06 | | | 7,12 € | | | B0042.1150X20 | A | M12 | M4 | 2x60° | 19 | 7,5 | 2 | 10 | 100 | B0045.06 | | | 7,46 € | | | B0042.1150X27 | A | M12 | M4 | 2x60° | 26,5 | 7,5 | 2 | 10 | 100 | B0045.06 | | | 7,79 € | | | B0042.1100X16 | A | M18X1,5 | M6 | 2,5x60° | 18 | 11,5 | 3,2 | 16 | 100 | B0045.10 | | | 7,46 € | | | B0042.1100X29 | A | M18X1,5 | M6 | 2,5x60° | 31,5 | 11,5 | 3,2 | 16 | 100 | B0045.10 | | | 8,12 € | | | B0042.1100X43 | A | M18X1,5 | M6 | 2,5x60° | 45 | 11,5 | 3,2 | 16 | 100 | B0045.10 | | | 8,84 € | | | B0042.1200X16 | A | M18X1,5 | M6 | 2,5x60° | 18 | 11,5 | 3,2 | 16 | 150 | B0045.10 | | | 7,46 € | | | B0042.1200X29 | A | M18X1,5 | M6 | 2,5x60° | 31,5 | 11,5 | 3,2 | 16 | 150 | B0045.10 | | | 8,12 € | | | B0042.1200X43 | A | M18X1,5 | M6 | 2,5x60° | 45 | 11,5 | 3,2 | 16 | 150 | B0045.10 | | | 8,84 € | | | B0042.1300X16 | A | M18X1,5 | M6 | 2,5x60° | 18 | 11,5 | 3,2 | 16 | 200 | B0045.10 | | | 7,46 € | | | B0042.1300X29 | A | M18X1,5 | M6 | 2,5x60° | 31,5 | 11,5 | 3,2 | 16 | 200 | B0045.10 | | | 8,12 € | | | B0042.1300X43 | A | M18X1,5 | M6 | 2,5x60° | 45 | 11,5 | 3,2 | 16 | 200 | B0045.10 | | | 8,84 € | |
|
Federnde Seitendruckstücke mit Gewindehülse, ohne Druckbolzen, Form B, mit Abdichtung |
mehr Info |
| Bestellnummer | Form | D | D1 | K | L | L1 | ±S | SW | F
ca. N | Bestellnummer
Montage-
werkzeug | CAD | Zub. | Preis | Bestellen |
|---|
| B0042.2020X12 | B | M12 | M4 | 2x60° | 11,5 | 4 | 1,6 | 10 | 20 | B0045.06 | | | 7,60 € | | | B0042.2020X20 | B | M12 | M4 | 2x60° | 19 | 4 | 1,6 | 10 | 20 | B0045.06 | | | 7,94 € | | | B0042.2020X27 | B | M12 | M4 | 2x60° | 26,5 | 4 | 1,6 | 10 | 20 | B0045.06 | | | 8,33 € | | | B0042.2040X12 | B | M12 | M4 | 2x60° | 11,5 | 7,5 | 2 | 10 | 40 | B0045.06 | | | 7,94 € | | | B0042.2040X20 | B | M12 | M4 | 2x60° | 19 | 7,5 | 2 | 10 | 40 | B0045.06 | | | 8,33 € | | | B0042.2040X27 | B | M12 | M4 | 2x60° | 26,5 | 7,5 | 2 | 10 | 40 | B0045.06 | | | 8,68 € | | | B0042.2050X12 | B | M12 | M4 | 2x60° | 11,5 | 4 | 1,6 | 10 | 50 | B0045.06 | | | 7,60 € | | | B0042.2050X20 | B | M12 | M4 | 2x60° | 19 | 4 | 1,6 | 10 | 50 | B0045.06 | | | 7,94 € | | | B0042.2050X27 | B | M12 | M4 | 2x60° | 26,5 | 4 | 1,6 | 10 | 50 | B0045.06 | | | 8,33 € | | | B0042.2075X12 | B | M12 | M4 | 2x60° | 11,5 | 7,5 | 2 | 10 | 75 | B0045.06 | | | 7,94 € | | | B0042.2075X20 | B | M12 | M4 | 2x60° | 19 | 7,5 | 2 | 10 | 75 | B0045.06 | | | 8,33 € | | | B0042.2075X27 | B | M12 | M4 | 2x60° | 26,5 | 7,5 | 2 | 10 | 75 | B0045.06 | | | 8,68 € | | | B0042.2100X12 | B | M12 | M4 | 2x60° | 11,5 | 4 | 1,6 | 10 | 100 | B0045.06 | | | 7,60 € | | | B0042.2100X20 | B | M12 | M4 | 2x60° | 19 | 4 | 1,6 | 10 | 100 | B0045.06 | | | 7,94 € | | | B0042.2100X27 | B | M12 | M4 | 2x60° | 26,5 | 4 | 1,6 | 10 | 100 | B0045.06 | | | 8,33 € | | | B0042.2150X12 | B | M12 | M4 | 2x60° | 11,5 | 7,5 | 2 | 10 | 100 | B0045.06 | | | 7,94 € | | | B0042.2150X20 | B | M12 | M4 | 2x60° | 19 | 7,5 | 2 | 10 | 100 | B0045.06 | | | 8,33 € | | | B0042.2150X27 | B | M12 | M4 | 2x60° | 26,5 | 7,5 | 2 | 10 | 100 | B0045.06 | | | 8,68 € | | | B0042.2100X16 | B | M18X1,5 | M6 | 2,5x60° | 18 | 11,5 | 3,2 | 16 | 100 | B0045.10 | | | 8,33 € | | | B0042.2100X29 | B | M18X1,5 | M6 | 2,5x60° | 31,5 | 11,5 | 3,2 | 16 | 100 | B0045.10 | | | 9,02 € | | | B0042.2100X43 | B | M18X1,5 | M6 | 2,5x60° | 45 | 11,5 | 3,2 | 16 | 100 | B0045.10 | | | 9,71 € | | | B0042.2200X16 | B | M18X1,5 | M6 | 2,5x60° | 18 | 11,5 | 3,2 | 16 | 150 | B0045.10 | | | 8,33 € | | | B0042.2200X29 | B | M18X1,5 | M6 | 2,5x60° | 31,5 | 11,5 | 3,2 | 16 | 150 | B0045.10 | | | 9,02 € | | | B0042.2200X43 | B | M18X1,5 | M6 | 2,5x60° | 45 | 11,5 | 3,2 | 16 | 150 | B0045.10 | | | 9,71 € | | | B0042.2300X16 | B | M18X1,5 | M6 | 2,5x60° | 18 | 11,5 | 3,2 | 16 | 200 | B0045.10 | | | 8,33 € | | | B0042.2300X29 | B | M18X1,5 | M6 | 2,5x60° | 31,5 | 11,5 | 3,2 | 16 | 200 | B0045.10 | | | 9,02 € | | | B0042.2300X43 | B | M18X1,5 | M6 | 2,5x60° | 45 | 11,5 | 3,2 | 16 | 200 | B0045.10 | | | 9,71 € | |
|
