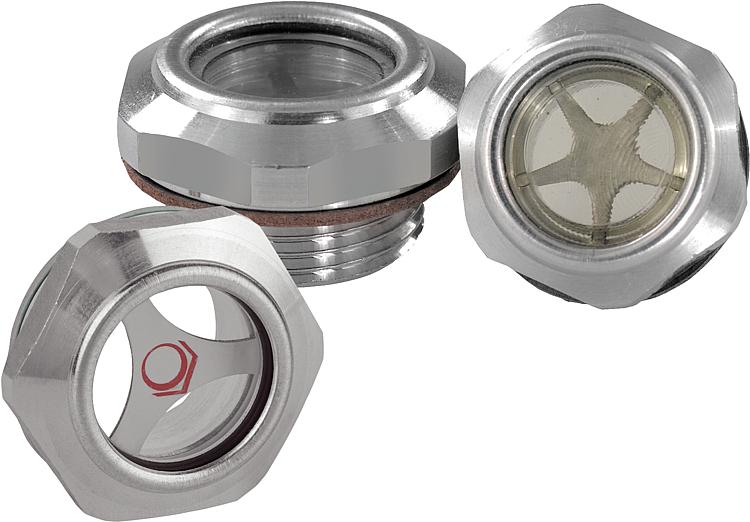

B0468Ölschaugläser Aluminium |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Gehäuse aus Aluminium.
Reflektor aus Aluminium oder weißem Kunststoff.
Sichtscheibe Polyamid.Ausführung:Sichtscheibe glasklar,
temperaturbeständig bei Öl bis 100 °C,
bei Wasser bis 70 °C.
Flachdichtung asbestfrei.Hinweis:Bei den Ausführungen G3/8 und M18x1,5 besteht der Reflektor aus weißem Kunststoff.Zeichnungshinweis:Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Bestellnummer

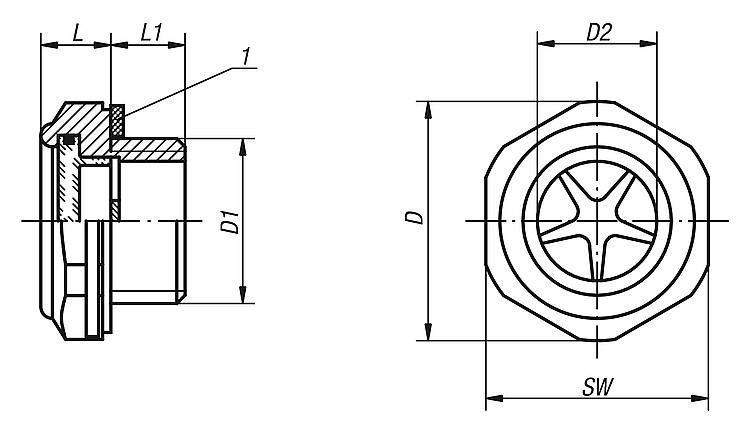

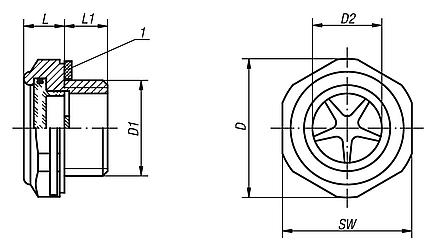

| D | D1 | D2 | L | L1 | SW | Anzieh-
drehmoment
max. Nm | Druckbelastung
max. bar | CAD | Zub. | Preis | Bestellen |
|---|
| B0468.20014 | 20 | G1/4 | 11 | 8 | 8 | 17 | 4 | 10 |  | | 1,53 € | | | B0468.24038 | 24,1 | G3/8 | 12,7 | 9,5 | 9 | 22 | 10 | 10 | | | 2,22 € | | | B0468.29012 | 29,7 | G1/2 | 15 | 10 | 9 | 27 | 15 | 10 | | | 2,99 € | | | B0468.36034 | 35,2 | G3/4 | 21,9 | 10 | 11 | 32 | 22 | 10 | | | 3,90 € | | | B0468.42100 | 44,1 | G1 | 25,1 | 11 | 11 | 40 | - | 10 | | | 8,27 € | | | B0468.52114 | 55 | G1 1/4 | 34 | 13,5 | 12 | 50 | - | 10 | | | 8,62 € | | | B0468.241815 | 24,5 | M18X1,5 | 13 | 10 | 9 | 22 | 12 | 10 | | | 2,76 € | | | B0468.292215 | 29,5 | M22X1,5 | 16 | 10 | 9 | 27 | 15 | 10 | | | 3,35 € | |
