BeschreibungWerkstoff:Gehäuse Thermoplast Polyamid.
Reflektor Kunststoff.Ausführung:Gehäuse glasklar, hohe mechanische Festigkeit, alterungsbeständig, temperaturbeständig bis 90 °C, lösungsmittelbeständig jedoch nicht alkoholbeständig sowie frostschutzbeständig.
Flachdichtung asbestfrei.

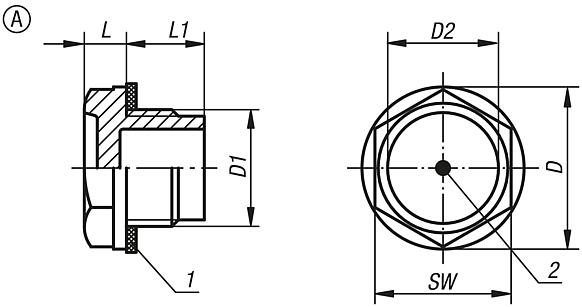

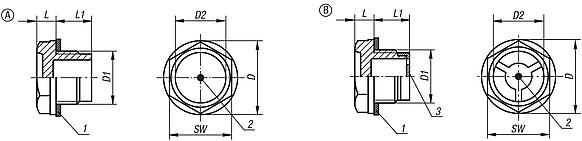

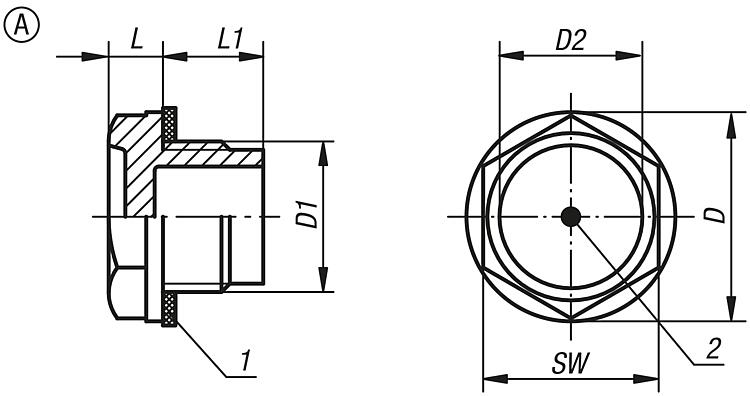

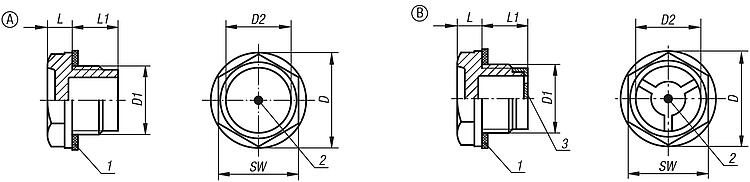

Reflektor weiß.Auf Anfrage:Gummidichtung (NBR).Zeichnungshinweis:Form A: ohne Reflektor

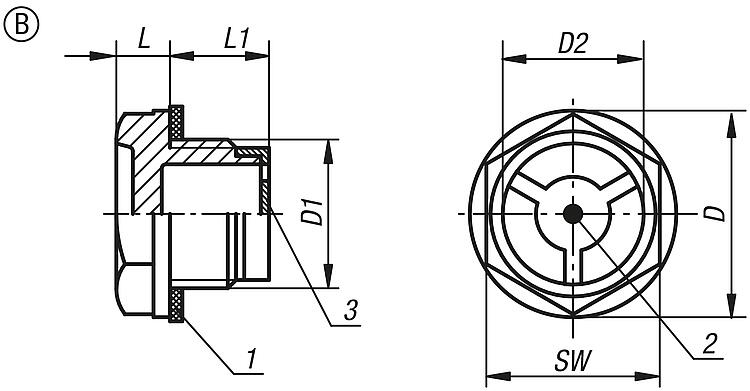

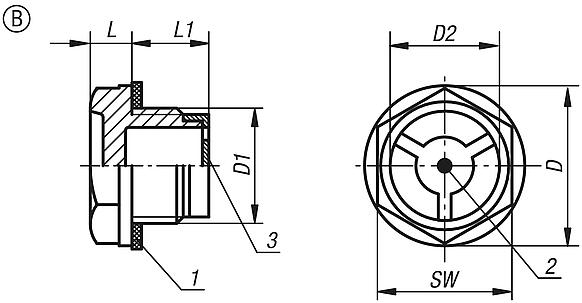

Form B: mit Reflektor
1) Flachdichtung
2) Kontrollmarke
3) Reflektor DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |
Ölschaugläser Form A, ohne Reflektor |
mehr Info |
| Bestellnummer | Form | D | D1 | D2 | L | L1 | SW | Anzieh-
drehmoment
max. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| B0465.120014 | A | 20,5 | G1/4 | 12 | 8 | 8,5 | 17 | 5 |  | | 0,71 € | | | B0465.122038 | A | 22 | G3/8 | 12 | 6,5 | 12 | 18 | 7 | | | 0,80 € | | | B0465.128012 | A | 28 | G1/2 | 16 | 8 | 12 | 24 | 15 | | | 0,88 € | | | B0465.135034 | A | 36 | G3/4 | 21 | 8,5 | 13,5 | 30 | 20 | | | 1,18 € | | | B0465.143100 | A | 42 | G1 | 30 | 9 | 16 | 36 | 25 | | | 1,63 € | | | B0465.151114 | A | 51 | G1 1/4 | 32 | 10 | 17 | 42 | - | | | 3,34 € | | | B0465.158112 | A | 58 | G1 1/2 | 39 | 10 | 21 | 50 | - | | | 4,04 € | | | B0465.174200 | A | 74 | G2 | 48 | 12 | 20 | 64 | - | | | 5,72 € | | | B0465.1201415 | A | 20 | M14X1,5 | 12 | 7,5 | 8 | 17 | 5 | | | 0,71 € | | | B0465.1221615 | A | 22 | M16X1,5 | 12 | 6,5 | 12,5 | 18 | 7 | | | 0,80 € | | | B0465.1251815 | A | 25,5 | M18X1,5 | 14 | 6 | 12,5 | 21 | 10 | | | 0,80 € | | | B0465.1282015 | A | 28 | M20X1,5 | 16 | 7,5 | 12 | 24 | 15 | | | 0,88 € | | | B0465.1282215 | A | 28 | M22X1,5 | 16 | 7,5 | 12,5 | 24 | 15 | | | 0,91 € | | | B0465.1362615 | A | 36 | M26X1,5 | 21 | 8,5 | 13,5 | 30 | 20 | | | 1,50 € | | | B0465.1362715 | A | 36 | M27X1,5 | 21 | 8,5 | 13,5 | 30 | 20 | | | 1,59 € | | | B0465.1514015 | A | 51 | M40X1,5 | 32 | 10 | 17 | 42 | - | | | 3,44 € | |
|
Ölschaugläser Form B, mit Reflektor |
mehr Info |
Bestellnummer
| Form | D | D1 | D2 | L | L1 | SW | Anzieh-
drehmoment
max. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| B0465.222038 | B | 22 | G3/8 | 12 | 6,5 | 12 | 18 | 7 | | | 1,00 € | | | B0465.228012 | B | 28 | G1/2 | 16 | 8 | 12 | 24 | 15 | | | 1,14 € | | | B0465.235034 | B | 36 | G3/4 | 21 | 8,5 | 13,5 | 30 | 20 | | | 1,52 € | | | B0465.243100 | B | 42 | G1 | 30 | 9 | 16 | 36 | 25 | | | 2,11 € | | | B0465.251114 | B | 51 | G1 1/4 | 32 | 10 | 17 | 42 | - | | | 3,38 € | | | B0465.258112 | B | 58 | G1 1/2 | 39 | 10 | 21 | 50 | - | | | 4,26 € | | | B0465.274200 | B | 74 | G2 | 48 | 12 | 20 | 64 | - | | | 5,79 € | | | B0465.2221615 | B | 22 | M16X1,5 | 12 | 6,5 | 12,5 | 18 | 7 | | | 1,00 € | | | B0465.2251815 | B | 25,5 | M18X1,5 | 14 | 6 | 12,5 | 21 | 10 | | | 1,01 € | | | B0465.2282015 | B | 28 | M20X1,5 | 16 | 7,5 | 12 | 24 | 15 | | | 1,14 € | | | B0465.2282215 | B | 28 | M22X1,5 | 16 | 7,5 | 12,5 | 24 | 15 | | | 1,17 € | | | B0465.2362615 | B | 36 | M26X1,5 | 21 | 8,5 | 13,5 | 30 | 20 | | | 1,83 € | | | B0465.2362715 | B | 36 | M27X1,5 | 21 | 8,5 | 13,5 | 30 | 20 | | | 1,91 € | | | B0465.2514015 | B | 51 | M40X1,5 | 32 | 10 | 17 | 42 | - | | | 3,52 € | |
|
