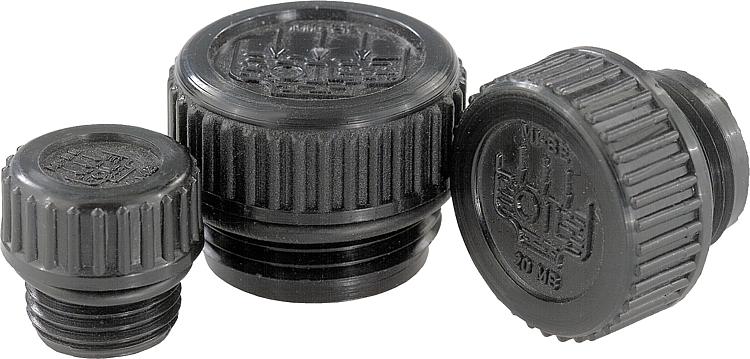

B0478Verschlussschrauben |
zurück |
|
|

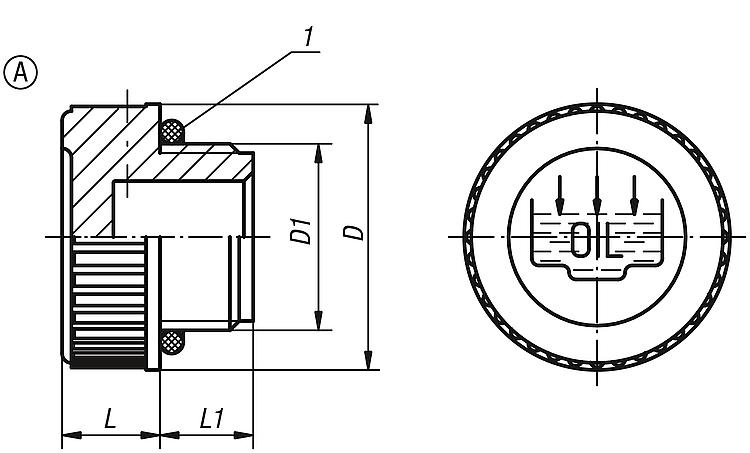

BeschreibungWerkstoff:Thermoplast, Polyamid 66. O-Ring, Gummi (NBR).Ausführung:schwarz.Temperaturbereich:Temperaturbeständig bei Öl bis 100 °C.Zeichnungshinweis:Form A: mit Einfüllsymbol

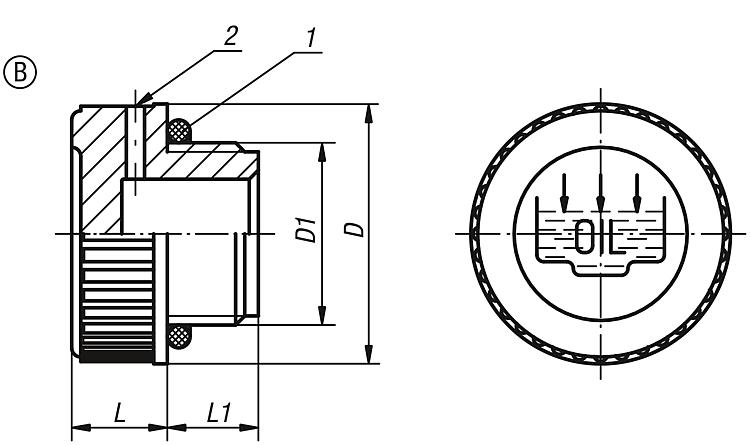

Form B: mit Einfüllsymbol und Entlüftungsbohrung
1) O-Ring
2) Entlüftungsbohrung nur bei Form B DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

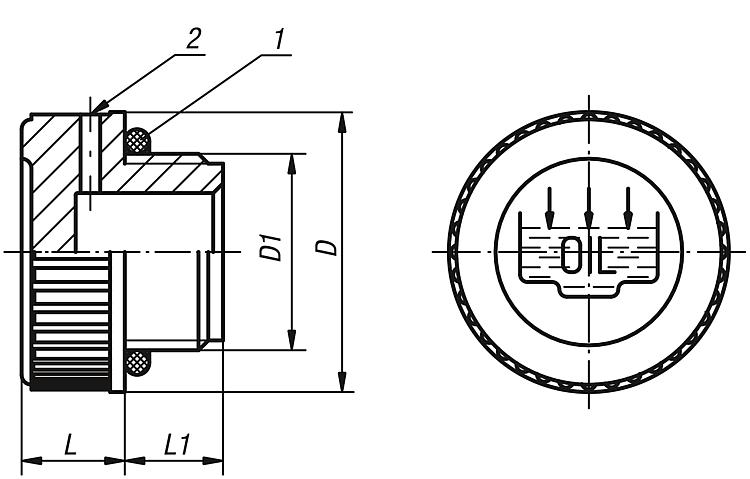

Zeichnungen (Gesamtübersicht) |

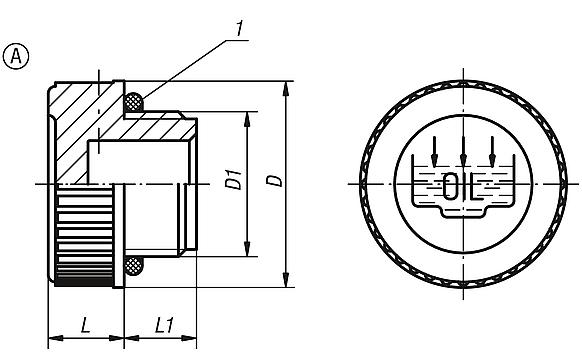

Verschlussschrauben Form A, mit Einfüllsymbol |
mehr Info |
| Bestellnummer | Form | D | D1 | L | L1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0478.120014 | A | 20 | G1/4 | 9 | 9 |  | | 0,43 € | | | B0478.120038 | A | 20,5 | G3/8 | 9 | 10 | | | 0,50 € | | | B0478.128012 | A | 28 | G1/2 | 10,5 | 10,5 | | | 0,57 € | | | B0478.131034 | A | 31 | G3/4 | 12 | 11 | | | 0,80 € | | | B0478.139100 | A | 39 | G1 | 12 | 12 | | | 1,13 € | | | B0478.149114 | A | 49 | G1 1/4 | 13 | 13,5 | | | 1,63 € | | | B0478.155112 | A | 55 | G1 1/2 | 14,7 | 14,5 | | | 1,85 € | | | B0478.168200 | A | 68,5 | G2 | 15 | 16 | | | 3,07 € | | | B0478.1201415 | A | 20 | M14X1,5 | 9 | 9 | | | 0,43 € | | | B0478.1201615 | A | 20 | M16X1,5 | 9 | 10 | | | 0,50 € | | | B0478.1281815 | A | 28 | M18X1,5 | 10,5 | 10 | | | 0,53 € | | | B0478.1282015 | A | 28 | M20X1,5 | 10,5 | 10 | | | 0,57 € | | | B0478.1282215 | A | 28 | M22X1,5 | 10,5 | 10 | | | 0,57 € | |
|

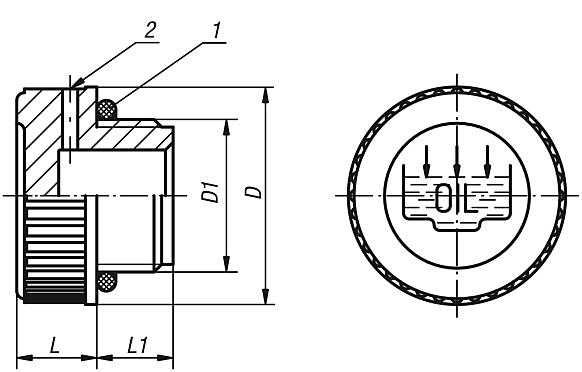

Verschlussschrauben Form B, mit Einfüllsymbol und Entlüftungsbohrung |
mehr Info |
| Bestellnummer | Form | D | D1 | L | L1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0478.220014 | B | 20 | G1/4 | 9 | 9 | | | 0,48 € | | | B0478.220038 | B | 20,5 | G3/8 | 9 | 10 | | | 0,53 € | | | B0478.228012 | B | 28 | G1/2 | 10,5 | 10,5 | | | 0,61 € | | | B0478.231034 | B | 31 | G3/4 | 12 | 11 | | | 0,88 € | | | B0478.239100 | B | 39 | G1 | 12 | 12 | | | 1,16 € | | | B0478.249114 | B | 49 | G1 1/4 | 13 | 13,5 | | | 1,71 € | | | B0478.255112 | B | 55 | G1 1/2 | 14,7 | 14,5 | | | 2,16 € | | | B0478.268200 | B | 68,5 | G2 | 15 | 16 | | | 3,11 € | | | B0478.2201415 | B | 20 | M14X1,5 | 9 | 9 | | | 0,48 € | | | B0478.2201615 | B | 20 | M16X1,5 | 9 | 10 | | | 0,54 € | | | B0478.2281815 | B | 28 | M18X1,5 | 10,5 | 10 | | | 0,54 € | | | B0478.2282015 | B | 28 | M20X1,5 | 10,5 | 10 | | | 0,61 € | | | B0478.2282215 | B | 28 | M22X1,5 | 10,5 | 10 | | | 0,62 € | |
|
