Handräder mit Zylindergriff umlegbar
B0326

Handräder mit Zylindergriff umlegbar

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:

Handradgrundkörper und Griff Thermoplast.
Nabe und Griffachse Stahl Festigkeitsklasse 5.8 oder Edelstahl 1.4404.

Ausführung:Thermoplast schwarzgrau.
Stahlteile brüniert.
Edelstahl blank.
Hinweis:Die Abdeckung der Nabe wird unmontiert mitgeliefert.
Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden.
Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4027 (DIN 914).
Anbaubeispiel siehe B0324.
Besonderheiten:
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt B0326 Handräder mit Zylindergriff umlegbar 404 kB

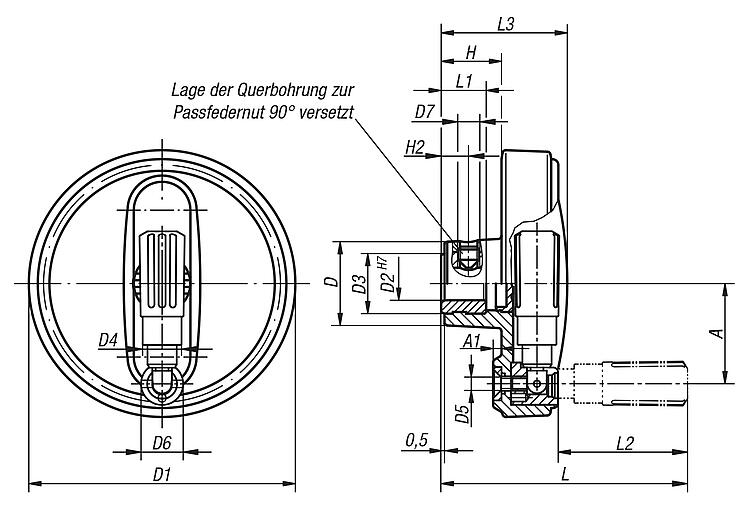

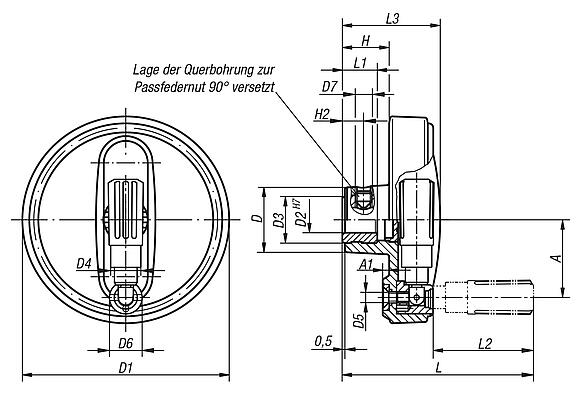

Zeichnungen

Handräder mit Zylindergriff umlegbar
Handräder mit Zylindergriff umlegbar

Artikelübersicht (komprimiert)

Artikelauswahl/-filter
BestellnummerAusführung

Ausführung 2Material
Komponente
DD1D2D3D4D5D6D7AA1HH2LL1L2L3B3
T
CADZub.PreisBestellen
B0326.108008Passbohrung-Stahl25808H71914M413-302,517,6-74,6134036,7-- 31,34 €
B0326.108010Passbohrung-Stahl258010H71914M413-302,517,6-74,6134036,7-- 31,34 €
B0326.108012Passbohrung-Stahl258012H71914M413-302,517,6-74,6134036,7-- 31,34 €
B0326.210010Passbohrung-Stahl2810010H71916M516-38320,1-90,1134943,5-- 36,93 €
B0326.210012Passbohrung-Stahl2810012H71916M516-38320,1-90,1134943,5-- 36,93 €
B0326.312512Passbohrung-Stahl3512512H72520M620-47,5423,3-108,818,559,552,1-- 39,46 €
B0326.312514Passbohrung-Stahl3512514H72520M620-47,5423,3-108,818,559,552,1-- 39,46 €
B0326.312516Passbohrung-Stahl3512516H72520M620-47,5423,3-108,818,559,552,1-- 39,46 €
B0326.416014Passbohrung-Stahl4516014H72525M826-625,628-143,518,58363,8-- 42,04 €
B0326.416016Passbohrung-Stahl4516016H72525M826-625,628-143,518,58363,8-- 42,04 €
B0326.10800802Passbohrung mit Nut-Stahl25808H71914M413-302,517,6-74,6134036,729 34,00 €
B0326.10801003Passbohrung mit Nut-Stahl258010H71914M413-302,517,6-74,6134036,7311,4 34,00 €
B0326.10801204Passbohrung mit Nut-Stahl258012H71914M413-302,517,6-74,6134036,7413,8 34,00 €
B0326.21001003Passbohrung mit Nut-Stahl2810010H71916M516-38320,1-90,1134943,5311,4 39,60 €
B0326.21001204Passbohrung mit Nut-Stahl2810012H71916M516-38320,1-90,1134943,5413,8 39,60 €
B0326.31251204Passbohrung mit Nut-Stahl3512512H72520M620-47,5423,3-108,818,559,552,1413,8 42,14 €
B0326.31251405Passbohrung mit Nut-Stahl3512514H72520M620-47,5423,3-108,818,559,552,1516,3 42,14 €
B0326.31251605Passbohrung mit Nut-Stahl3512516H72520M620-47,5423,3-108,818,559,552,1518,3 42,14 €
B0326.41601405Passbohrung mit Nut-Stahl4516014H72525M826-625,628-143,518,58363,8516,3 44,73 €
B0326.41601605Passbohrung mit Nut-Stahl4516016H72525M826-625,628-143,518,58363,8518,3 44,73 €
B0326.1080086Passbohrungmit QuerbohrungStahl25808H71914M413M6302,517,67,574,6134036,7-- 34,69 €
B0326.1080106Passbohrungmit QuerbohrungStahl258010H71914M413M6302,517,67,574,6134036,7-- 34,69 €
B0326.1080126Passbohrungmit QuerbohrungStahl258012H71914M413M6302,517,67,574,6134036,7-- 34,69 €
B0326.2100106Passbohrungmit QuerbohrungStahl2810010H71916M516M638320,17,590,1134943,5-- 40,27 €
B0326.2100126Passbohrungmit QuerbohrungStahl2810012H71916M516M638320,17,590,1134943,5-- 40,27 €
B0326.3125126Passbohrungmit QuerbohrungStahl3512512H72520M620M647,5423,37,5108,818,559,552,1-- 42,81 €
B0326.3125146Passbohrungmit QuerbohrungStahl3512514H72520M620M647,5423,37,5108,818,559,552,1-- 42,81 €
B0326.3125166Passbohrungmit QuerbohrungStahl3512516H72520M620M647,5423,37,5108,818,559,552,1-- 42,81 €
B0326.4160146Passbohrungmit QuerbohrungStahl4516014H72525M826M6625,6287,5143,518,58363,8-- 45,39 €
B0326.4160166Passbohrungmit QuerbohrungStahl4516016H72525M826M6625,6287,5143,518,58363,8-- 45,39 €
B0326.108008026Passbohrung mit Nutmit QuerbohrungStahl25808H71914M413M6302,517,67,574,6134036,729 37,34 €
B0326.108010036Passbohrung mit Nutmit QuerbohrungStahl258010H71914M413M6302,517,67,574,6134036,7311,4 37,34 €
B0326.108012046Passbohrung mit Nutmit QuerbohrungStahl258012H71914M413M6302,517,67,574,6134036,7413,8 37,34 €
B0326.210010036Passbohrung mit Nutmit QuerbohrungStahl2810010H71916M516M638320,17,590,1134943,5311,4 42,96 €
B0326.210012046Passbohrung mit Nutmit QuerbohrungStahl2810012H71916M516M638320,17,590,1134943,5413,8 42,96 €
B0326.312512046Passbohrung mit Nutmit QuerbohrungStahl3512512H72520M620M647,5423,37,5108,818,559,552,1413,8 45,48 €
B0326.312514056Passbohrung mit Nutmit QuerbohrungStahl3512514H72520M620M647,5423,37,5108,818,559,552,1516,3 45,48 €
B0326.312516056Passbohrung mit Nutmit QuerbohrungStahl3512516H72520M620M647,5423,37,5108,818,559,552,1518,3 45,48 €
B0326.416014056Passbohrung mit Nutmit QuerbohrungStahl4516014H72525M826M6625,6287,5143,518,58363,8516,3 48,07 €
B0326.416016056Passbohrung mit Nutmit QuerbohrungStahl4516016H72525M826M6625,6287,5143,518,58363,8518,3 48,07 €
B0326.0108008Passbohrungohne QuerbohrungEdelstahl25808H71914M413M6302,517,6-74,6134036,7-- 37,62 €
B0326.0108010Passbohrungohne QuerbohrungEdelstahl258010H71914M413-302,517,6-74,6134036,7-- 37,62 €
B0326.0108012Passbohrungohne QuerbohrungEdelstahl258012H71914M413-302,517,6-74,6134036,7-- 37,62 €
B0326.0210010Passbohrungohne QuerbohrungEdelstahl2810010H71916M516-38320,1-90,1134943,5-- 40,62 €
B0326.0210012Passbohrungohne QuerbohrungEdelstahl2810012H71916M516-38320,1-90,1134943,5-- 40,62 €
B0326.0312512Passbohrungohne QuerbohrungEdelstahl3512512H72520M620-47,5423,3-108,818,559,552,1-- 43,41 €
B0326.0312514Passbohrungohne QuerbohrungEdelstahl3512514H72520M620-47,5423,3-108,818,559,552,1-- 43,41 €
B0326.0312516Passbohrungohne QuerbohrungEdelstahl3512516H72520M620-47,5423,3-108,818,559,552,1-- 43,41 €
B0326.0416014Passbohrungohne QuerbohrungEdelstahl4516014H72525M826-625,628-143,518,58363,8-- 50,46 €
B0326.0416016Passbohrungohne QuerbohrungEdelstahl4516016H72525M826-625,628-143,518,58363,8-- 50,46 €
B0326.010800802Passbohrung mit Nutohne QuerbohrungEdelstahl25808H71914M413-302,517,6-74,6134036,729 40,79 €
B0326.010801003Passbohrung mit Nutohne QuerbohrungEdelstahl258010H71914M413-302,517,6-74,6134036,7311,4 40,79 €
B0326.010801204Passbohrung mit Nutohne QuerbohrungEdelstahl258012H71914M413-302,517,6-74,6134036,7413,8 40,79 €
B0326.021001003Passbohrung mit Nutohne QuerbohrungEdelstahl2810010H71916M516-38320,1-90,1134943,5311,4 43,57 €
B0326.021001204Passbohrung mit Nutohne QuerbohrungEdelstahl2810012H71916M516-38320,1-90,1134943,5413,8 43,57 €
B0326.031251204Passbohrung mit Nutohne QuerbohrungEdelstahl3512512H72520M620-47,5423,3-108,818,559,552,1413,8 46,35 €
B0326.031251405Passbohrung mit Nutohne QuerbohrungEdelstahl3512514H72520M620-47,5423,3-108,818,559,552,1516,3 46,35 €
B0326.031251605Passbohrung mit Nutohne QuerbohrungEdelstahl3512516H72520M620-47,5423,3-108,818,559,552,1518,3 46,35 €
B0326.041601405Passbohrung mit Nutohne QuerbohrungEdelstahl4516014H72525M826-625,628-143,518,58363,8516,3 53,67 €
B0326.041601605Passbohrung mit Nutohne QuerbohrungEdelstahl4516016H72525M826-625,628-143,518,58363,8518,3 53,67 €
B0326.01080086Passbohrungmit QuerbohrungEdelstahl25808H71914M413M6302,517,67,574,6134036,7-- 41,62 €
B0326.01080106Passbohrungmit QuerbohrungEdelstahl258010H71914M413M6302,517,67,574,6134036,7-- 41,62 €
B0326.01080126Passbohrungmit QuerbohrungEdelstahl258012H71914M413M6302,517,67,574,6134036,7-- 41,62 €
B0326.02100106Passbohrungmit QuerbohrungEdelstahl2810010H71916M516M638320,17,590,1134943,5-- 44,29 €
B0326.02100126Passbohrungmit QuerbohrungEdelstahl2810012H71916M516M638320,17,590,1134943,5-- 44,29 €
B0326.03125126Passbohrungmit QuerbohrungEdelstahl3512512H72520M620M647,5423,37,5108,818,559,552,1-- 47,08 €
B0326.03125146Passbohrungmit QuerbohrungEdelstahl3512514H72520M620M647,5423,37,5108,818,559,552,1-- 47,08 €
B0326.03125166Passbohrungmit QuerbohrungEdelstahl3512516H72520M620M647,5423,37,5108,818,559,552,1-- 47,08 €
B0326.04160146Passbohrungmit QuerbohrungEdelstahl4516014H72525M826M6625,6287,5143,518,58363,8-- 54,47 €
B0326.04160166Passbohrungmit QuerbohrungEdelstahl4516016H72525M826M6625,6287,5143,518,58363,8-- 54,47 €
B0326.0108008026Passbohrung mit Nutmit QuerbohrungEdelstahl25808H71914M413M6302,517,67,574,6134036,729 44,81 €
B0326.0108010036Passbohrung mit Nutmit QuerbohrungEdelstahl258010H71914M413M6302,517,67,574,6134036,7311,4 44,81 €
B0326.0108012046Passbohrung mit Nutmit QuerbohrungEdelstahl258012H71914M413M6302,517,67,574,6134036,7413,8 44,81 €
B0326.0210010036Passbohrung mit Nutmit QuerbohrungEdelstahl2810010H71916M516M638320,17,590,1134943,5311,4 47,26 €
B0326.0210012046Passbohrung mit Nutmit QuerbohrungEdelstahl2810012H71916M516M638320,17,590,1134943,5413,8 47,26 €
B0326.0312512046Passbohrung mit Nutmit QuerbohrungEdelstahl3512512H72520M620M647,5423,37,5108,818,559,552,1413,8 50,04 €
B0326.0312514056Passbohrung mit Nutmit QuerbohrungEdelstahl3512514H72520M620M647,5423,37,5108,818,559,552,1516,3 50,04 €
B0326.0312516056Passbohrung mit Nutmit QuerbohrungEdelstahl3512516H72520M620M647,5423,37,5108,818,559,552,1518,3 50,04 €
B0326.0416014056Passbohrung mit Nutmit QuerbohrungEdelstahl4516014H72525M826M6625,6287,5143,518,58363,8516,3 57,69 €
B0326.0416016056Passbohrung mit Nutmit QuerbohrungEdelstahl4516016H72525M826M6625,6287,5143,518,58363,8518,3 57,69 €
