Kugelrollenmit Befestigungselement
B0509

Kugelrollen mit Befestigungselement

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl verzinkt.Hinweis:Kugelrollen mit Befestigungselement können leicht von der Funktionsseite her montiert und demontiert werden. Die Fixierung erfolgt mit federnden Krallen. Diese lassen große Toleranzen in der Einbaubohrung zu.
Sie besitzen eine Filzdichtung, die gegen Verschmutzungen schützt.
S = Mindestnenndicke des Aufnahmeteiles.

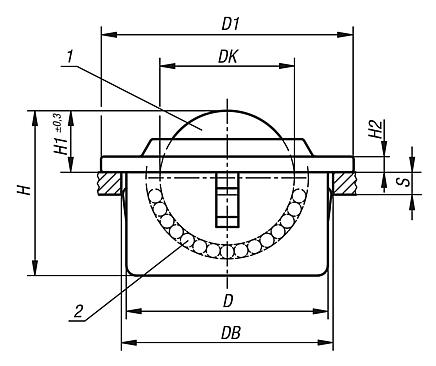

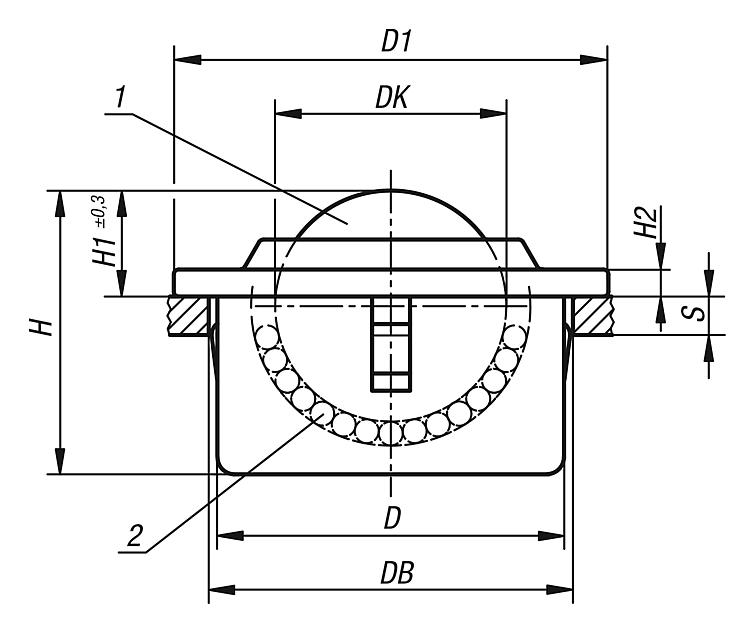

Zeichnungshinweis:
1) Lastkugel
2) Tragkugel

Form B: Deckel und Gehäuse verzinkt, Kugeln aus Stahl
Form C: Deckel und Gehäuse verzinkt, Kugeln aus Edelstahl
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt B0509 Kugelrollenmit Befestigungselement 256 kB
 BLOHM_TH_016_Kugelrollen_DE 437 kB

Zeichnungen

Kugelrollenmit Befestigungselement

Artikelauswahl/-filter

BestellnummerForm

DKDD1Aufnahme-Ø
DB
HH1H2STragzahl C
(N)
CADZub.PreisBestellen
B0509.115B15,824±0,13125 +0,5219,52,82600 12,72 €
B0509.122B22,236±0,14537 +0,5309,82,831600 16,62 €
B0509.130B3045±0,15546 +0,53713,8463000 31,90 €
B0509.215C15,824±0,13125 +0,5219,52,82600 20,57 €
B0509.222C22,236±0,14537 +0,5309,82,831600 32,02 €
B0509.230C3045±0,15546 +0,53713,8463000 49,43 €
