B0503

Kugelrollen mini

zurück

Produkte
- Produktübersicht
  - Transporttechnik
    - Kugelrollen
      - Kugelrollen mini

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Ausführung Stahl:
Lastkugel Stahl.
Tragkugeln Stahl.
Gehäuse Stahl verzinkt.
Abdeckung Stahl verzinkt.

Ausführung Edelstahl:
Lastkugel Edelstahl.
Tragkugeln Edelstahl.
Gehäuse Edelstahl.
Abdeckung Aluminium.

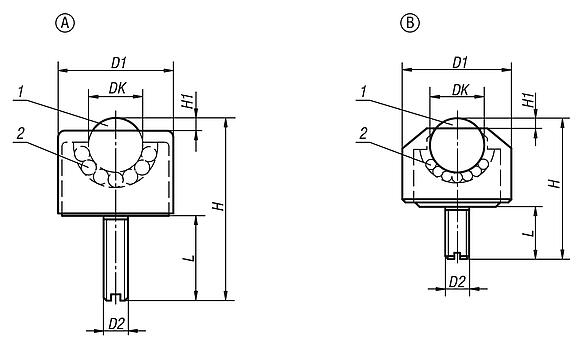

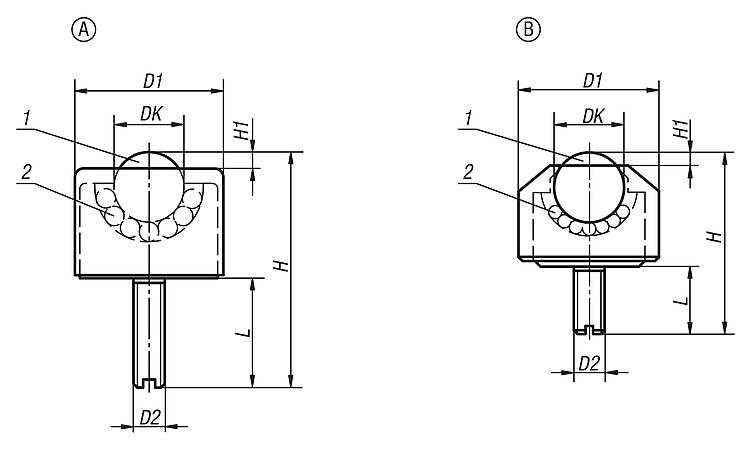

Hinweis:Die Kugelrollen bestehen aus einem Gehäuse mit integrierter Lagerschale, einer Abdeckung, einer Lastkugel und mehreren Tragkugeln. Für den Einsatz in Messinstrumenten, Förderung von Material im Reinraumbereich und Miniatur-Mechanismen.Zeichnungshinweis:

1) Lastkugel
2) Tragkugel

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt B0503 Kugelrollen mini

179 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	Material Grundkörper	DK	D1	D2	H	H1	L	Tragzahl C (N)	Preis
B0503.1105	A	Stahl	4,8	13	M6	24	1	15	100	35,15 €
B0503.1106	A	Stahl	6,4	17	M6	26	2	15	200	37,02 €
B0503.1108	A	Stahl	7,9	18	M8	32	2	18	300	38,56 €
B0503.1110	A	Stahl	9,6	23	M8	40	2	20	400	39,80 €
B0503.1113	A	Stahl	12,7	28	M8	48	3,5	23	500	41,98 €
B0503.1216	B	Stahl	15,8	24	M6	32,5	4	12	700	49,77 €
B0503.2205	B	Edelstahl	4,8	8	M2	8,5	1	2,5	50	46,03 €
B0503.2206	B	Edelstahl	6,4	13	M3	16,5	2	6	100	47,58 €
B0503.2208	B	Edelstahl	7,9	15	M4	20,5	2	8	150	50,70 €
