B0327Handräder mit Sicherheits-Zylindergriff |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Radkörper und Griff Thermoplast, schwarzgrau.Ausführung:Stahlteile brüniert.Hinweis:Die Abdeckung der Nabe wird unmontiert mitgeliefert. Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch eine Passfederverbindung auf der Welle befestigt werden.
Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen:
- Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken.
In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.
Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4027 (DIN 914).
Anbauhinweise siehe K0256.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Ausführung
| Ausführung 2 | Material

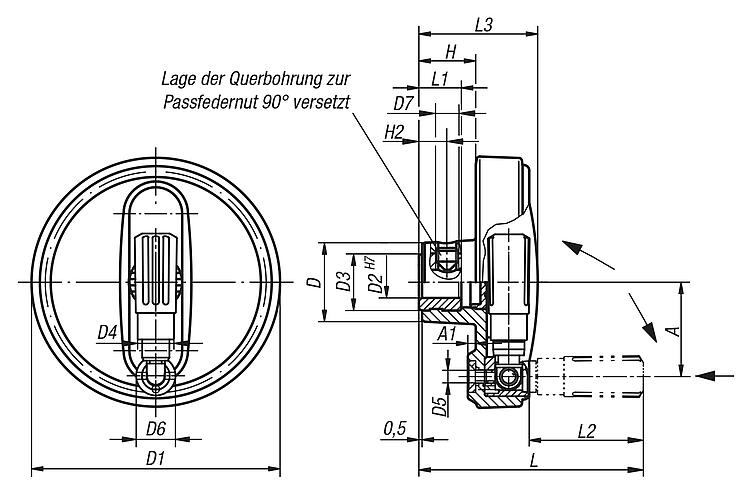

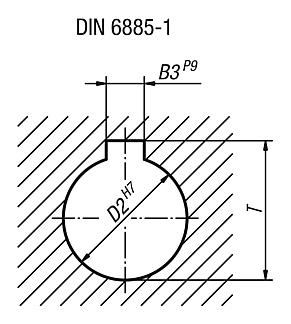

Komponente | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | A | A1 | H | H2 | L | L1 | L2 | L3 | B3
| T
| CAD | Zub. | Preis | Bestellen |
|---|
| B0327.108008 | Passbohrung | - | Thermoplast | 25 | 80 | 8H7 | 19 | 14 | M4 | 13 | - | 30 | 2,5 | 17,6 | - | 72,6 | 13 | 38 | 36,7 | - | - |  | | 44,09 € | | | B0327.108010 | Passbohrung | - | Thermoplast | 25 | 80 | 10H7 | 19 | 14 | M4 | 13 | - | 30 | 2,5 | 17,6 | - | 72,6 | 13 | 38 | 36,7 | - | - | | | 44,09 € | | | B0327.108012 | Passbohrung | - | Thermoplast | 25 | 80 | 12H7 | 19 | 14 | M4 | 13 | - | 30 | 2,5 | 17,6 | - | 72,6 | 13 | 38 | 36,7 | - | - | | | 44,09 € | | | B0327.210010 | Passbohrung | - | Thermoplast | 28 | 100 | 10H7 | 19 | 16 | M5 | 16 | - | 38 | 3 | 20,1 | - | 88,6 | 13 | 47,5 | 43,5 | - | - | | | 49,58 € | | | B0327.210012 | Passbohrung | - | Thermoplast | 28 | 100 | 12H7 | 19 | 16 | M5 | 16 | - | 38 | 3 | 20,1 | - | 88,6 | 13 | 47,5 | 43,5 | - | - | | | 49,58 € | | | B0327.312512 | Passbohrung | - | Thermoplast | 35 | 125 | 12H7 | 25 | 20 | M6 | 20 | - | 47,5 | 4 | 23,3 | - | 107,7 | 18,5 | 58,4 | 52,1 | - | - | | | 50,02 € | | | B0327.312514 | Passbohrung | - | Thermoplast | 35 | 125 | 14H7 | 25 | 20 | M6 | 20 | - | 47,5 | 4 | 23,3 | - | 107,7 | 18,5 | 58,4 | 52,1 | - | - | | | 50,02 € | | | B0327.312516 | Passbohrung | - | Thermoplast | 35 | 125 | 16H7 | 25 | 20 | M6 | 20 | - | 47,5 | 4 | 23,3 | - | 107,7 | 18,5 | 58,4 | 52,1 | - | - | | | 50,02 € | | | B0327.416014 | Passbohrung | - | Thermoplast | 45 | 160 | 14H7 | 25 | 25 | M8 | 26 | - | 62 | 5,6 | 28 | - | 142 | 18,5 | 81,6 | 63,8 | - | - | | | 51,23 € | | | B0327.416016 | Passbohrung | - | Thermoplast | 45 | 160 | 16H7 | 25 | 25 | M8 | 26 | - | 62 | 5,6 | 28 | - | 142 | 18,5 | 81,6 | 63,8 | - | - | | | 51,23 € | | | B0327.10800802 | Passbohrung mit Nut | - | Thermoplast | 25 | 80 | 8H7 | 19 | 14 | M4 | 13 | - | 30 | 2,5 | 17,6 | - | 72,6 | 13 | 38 | 36,7 | 2 | 9 | | | 46,74 € | | | B0327.10801003 | Passbohrung mit Nut | - | Thermoplast | 25 | 80 | 10H7 | 19 | 14 | M4 | 13 | - | 30 | 2,5 | 17,6 | - | 72,6 | 13 | 38 | 36,7 | 3 | 11,4 | | | 46,74 € | | | B0327.10801204 | Passbohrung mit Nut | - | Thermoplast | 25 | 80 | 12H7 | 19 | 14 | M4 | 13 | - | 30 | 2,5 | 17,6 | - | 72,6 | 13 | 38 | 36,7 | 4 | 13,8 | | | 46,74 € | | | B0327.21001003 | Passbohrung mit Nut | - | Thermoplast | 28 | 100 | 10H7 | 19 | 16 | M5 | 16 | - | 38 | 3 | 20,1 | - | 88,6 | 13 | 47,5 | 43,5 | 3 | 11,4 | | | 52,24 € | | | B0327.21001204 | Passbohrung mit Nut | - | Thermoplast | 28 | 100 | 12H7 | 19 | 16 | M5 | 16 | - | 38 | 3 | 20,1 | - | 88,6 | 13 | 47,5 | 43,5 | 4 | 13,8 | | | 52,24 € | | | B0327.31251204 | Passbohrung mit Nut | - | Thermoplast | 35 | 125 | 12H7 | 25 | 20 | M6 | 20 | - | 47,5 | 4 | 23,3 | - | 107,7 | 18,5 | 58,4 | 52,1 | 4 | 13,8 | | | 52,67 € | | | B0327.31251405 | Passbohrung mit Nut | - | Thermoplast | 35 | 125 | 14H7 | 25 | 20 | M6 | 20 | - | 47,5 | 4 | 23,3 | - | 107,7 | 18,5 | 58,4 | 52,1 | 5 | 16,3 | | | 52,67 € | | | B0327.31251605 | Passbohrung mit Nut | - | Thermoplast | 35 | 125 | 16H7 | 25 | 20 | M6 | 20 | - | 47,5 | 4 | 23,3 | - | 107,7 | 18,5 | 58,4 | 52,1 | 5 | 18,3 | | | 52,67 € | | | B0327.41601405 | Passbohrung mit Nut | - | Thermoplast | 45 | 160 | 14H7 | 25 | 25 | M8 | 26 | - | 62 | 5,6 | 28 | - | 142 | 18,5 | 81,6 | 63,8 | 5 | 16,3 | | | 53,92 € | | | B0327.41601605 | Passbohrung mit Nut | - | Thermoplast | 45 | 160 | 16H7 | 25 | 25 | M8 | 26 | - | 62 | 5,6 | 28 | - | 142 | 18,5 | 81,6 | 63,8 | 5 | 18,3 | | | 53,92 € | | | B0327.1080086 | Passbohrung | mit Querbohrung | Thermoplast | 25 | 80 | 8H7 | 19 | 14 | M4 | 13 | M6 | 30 | 2,5 | 17,6 | 7,5 | 72,6 | 13 | 38 | 36,7 | - | - | | | 47,42 € | | | B0327.1080106 | Passbohrung | mit Querbohrung | Thermoplast | 25 | 80 | 10H7 | 19 | 14 | M4 | 13 | M6 | 30 | 2,5 | 17,6 | 7,5 | 72,6 | 13 | 38 | 36,7 | - | - | | | 47,42 € | | | B0327.1080126 | Passbohrung | mit Querbohrung | Thermoplast | 25 | 80 | 12H7 | 19 | 14 | M4 | 13 | M6 | 30 | 2,5 | 17,6 | 7,5 | 72,6 | 13 | 38 | 36,7 | - | - | | | 47,42 € | | | B0327.2100106 | Passbohrung | mit Querbohrung | Thermoplast | 28 | 100 | 10H7 | 19 | 16 | M5 | 16 | M6 | 38 | 3 | 20,1 | 7,5 | 88,6 | 13 | 47,5 | 43,5 | - | - | | | 52,95 € | | | B0327.2100126 | Passbohrung | mit Querbohrung | Thermoplast | 28 | 100 | 12H7 | 19 | 16 | M5 | 16 | M6 | 38 | 3 | 20,1 | 7,5 | 88,6 | 13 | 47,5 | 43,5 | - | - | | | 52,95 € | | | B0327.3125126 | Passbohrung | mit Querbohrung | Thermoplast | 35 | 125 | 12H7 | 25 | 20 | M6 | 20 | M6 | 47,5 | 4 | 23,3 | 7,5 | 107,7 | 18,5 | 58,4 | 52,1 | - | - | | | 53,37 € | | | B0327.3125146 | Passbohrung | mit Querbohrung | Thermoplast | 35 | 125 | 14H7 | 25 | 20 | M6 | 20 | M6 | 47,5 | 4 | 23,3 | 7,5 | 107,7 | 18,5 | 58,4 | 52,1 | - | - | | | 53,37 € | | | B0327.3125166 | Passbohrung | mit Querbohrung | Thermoplast | 35 | 125 | 16H7 | 25 | 20 | M6 | 20 | M6 | 47,5 | 4 | 23,3 | 7,5 | 107,7 | 18,5 | 58,4 | 52,1 | - | - | | | 53,37 € | | | B0327.4160146 | Passbohrung | mit Querbohrung | Thermoplast | 45 | 160 | 14H7 | 25 | 25 | M8 | 26 | M6 | 62 | 5,6 | 28 | 7,5 | 142 | 18,5 | 81,6 | 63,8 | - | - | | | 54,57 € | | | B0327.4160166 | Passbohrung | mit Querbohrung | Thermoplast | 45 | 160 | 16H7 | 25 | 25 | M8 | 26 | M6 | 62 | 5,6 | 28 | 7,5 | 142 | 18,5 | 81,6 | 63,8 | - | - | | | 54,57 € | | | B0327.108008026 | Passbohrung mit Nut | mit Querbohrung | Thermoplast | 25 | 80 | 8H7 | 19 | 14 | M4 | 13 | M6 | 30 | 2,5 | 17,6 | 7,5 | 72,6 | 13 | 38 | 36,7 | 2 | 9 | | | 50,08 € | | | B0327.108010036 | Passbohrung mit Nut | mit Querbohrung | Thermoplast | 25 | 80 | 10H7 | 19 | 14 | M4 | 13 | M6 | 30 | 2,5 | 17,6 | 7,5 | 72,6 | 13 | 38 | 36,7 | 3 | 11,4 | | | 50,08 € | | | B0327.108012046 | Passbohrung mit Nut | mit Querbohrung | Thermoplast | 25 | 80 | 12H7 | 19 | 14 | M4 | 13 | M6 | 30 | 2,5 | 17,6 | 7,5 | 72,6 | 13 | 38 | 36,7 | 4 | 13,8 | | | 50,08 € | | | B0327.210010036 | Passbohrung mit Nut | mit Querbohrung | Thermoplast | 28 | 100 | 10H7 | 19 | 16 | M5 | 16 | M6 | 38 | 3 | 20,1 | 7,5 | 88,6 | 13 | 47,5 | 43,5 | 3 | 11,4 | | | 55,57 € | | | B0327.210012046 | Passbohrung mit Nut | mit Querbohrung | Thermoplast | 28 | 100 | 12H7 | 19 | 16 | M5 | 16 | M6 | 38 | 3 | 20,1 | 7,5 | 88,6 | 13 | 47,5 | 43,5 | 4 | 13,8 | | | 55,57 € | | | B0327.312512046 | Passbohrung mit Nut | mit Querbohrung | Thermoplast | 35 | 125 | 12H7 | 25 | 20 | M6 | 20 | M6 | 47,5 | 4 | 23,3 | 7,5 | 107,7 | 18,5 | 58,4 | 52,1 | 4 | 13,8 | | | 56,02 € | | | B0327.312514056 | Passbohrung mit Nut | mit Querbohrung | Thermoplast | 35 | 125 | 14H7 | 25 | 20 | M6 | 20 | M6 | 47,5 | 4 | 23,3 | 7,5 | 107,7 | 18,5 | 58,4 | 52,1 | 5 | 16,3 | | | 56,02 € | | | B0327.312516056 | Passbohrung mit Nut | mit Querbohrung | Thermoplast | 35 | 125 | 16H7 | 25 | 20 | M6 | 20 | M6 | 47,5 | 4 | 23,3 | 7,5 | 107,7 | 18,5 | 58,4 | 52,1 | 5 | 18,3 | | | 56,02 € | | | B0327.416014056 | Passbohrung mit Nut | mit Querbohrung | Thermoplast | 45 | 160 | 14H7 | 25 | 25 | M8 | 26 | M6 | 62 | 5,6 | 28 | 7,5 | 142 | 18,5 | 81,6 | 63,8 | 5 | 16,3 | | | 57,26 € | | | B0327.416016056 | Passbohrung mit Nut | mit Querbohrung | Thermoplast | 45 | 160 | 16H7 | 25 | 25 | M8 | 26 | M6 | 62 | 5,6 | 28 | 7,5 | 142 | 18,5 | 81,6 | 63,8 | 5 | 18,3 | | | 57,26 € | |
