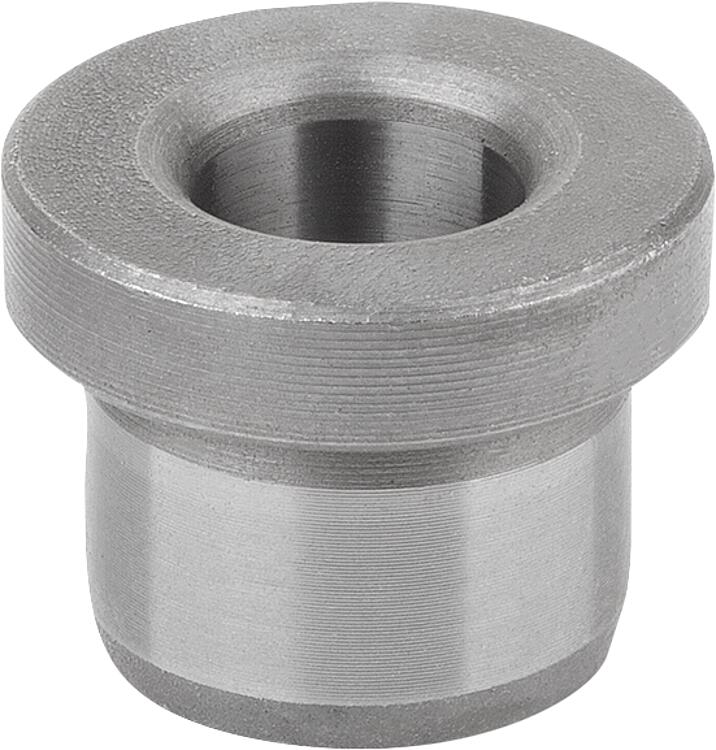

B0617_BBundbohrbuchsen Edelstahl DIN 172, Form B |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Edelstahl.Ausführung:gehärtet auf HRc 56 ±1 und geschliffen.Zeichnungshinweis:Form B: Bohrung an beiden Enden gerundet
1) Einführfase oder Zentrieransatz DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Form | D1
| D2 | D3 | L1 | Produkttyp | L2 | R | T1 | T2 | CAD | Zub. | Preis | Bestellen |
|---|
| B0617.B0250X06 | B | 2,5 | 5 | 8 | 6 | kurz | 2 | 1 | 0,01 | 0,03 |  | | 9,03 € | | | B0617.B0250X09 | B | 2,5 | 5 | 8 | 9 | mittel | 2 | 1 | 0,01 | 0,03 | | | 9,47 € | | | B0617.B0260X06 | B | 2,6 | 5 | 8 | 6 | kurz | 2 | 1 | 0,01 | 0,03 | | | 9,03 € | | | B0617.B0260X09 | B | 2,6 | 5 | 8 | 9 | mittel | 2 | 1 | 0,01 | 0,03 | | | 9,47 € | | | B0617.B0300X08 | B | 3 | 6 | 9 | 8 | kurz | 2,5 | 1 | 0,01 | 0,03 | | | 9,06 € | | | B0617.B0300X12 | B | 3 | 6 | 9 | 12 | mittel | 2,5 | 1 | 0,01 | 0,03 | | | 9,92 € | | | B0617.B0400X08 | B | 4 | 7 | 10 | 8 | kurz | 2,5 | 1 | 0,01 | 0,03 | | | 9,37 € | | | B0617.B0400X12 | B | 4 | 7 | 10 | 12 | mittel | 2,5 | 1 | 0,01 | 0,03 | | | 10,09 € | | | B0617.B0410X08 | B | 4,1 | 8 | 11 | 8 | kurz | 2,5 | 1 | 0,01 | 0,03 | | | 9,92 € | | | B0617.B0410X12 | B | 4,1 | 8 | 11 | 12 | mittel | 2,5 | 1 | 0,01 | 0,03 | | | 10,21 € | | | B0617.B0500X08 | B | 5 | 8 | 11 | 8 | kurz | 2,5 | 1 | 0,01 | 0,03 | | | 9,92 € | | | B0617.B0500X12 | B | 5 | 8 | 11 | 12 | mittel | 2,5 | 1 | 0,01 | 0,03 | | | 10,21 € | | | B0617.B0510X10 | B | 5,1 | 10 | 13 | 10 | kurz | 3 | 1,5 | 0,02 | 0,03 | | | 9,89 € | | | B0617.B0510X16 | B | 5,1 | 10 | 13 | 16 | mittel | 3 | 1,5 | 0,02 | 0,03 | | | 11,27 € | | | B0617.B0550X10 | B | 5,5 | 10 | 13 | 10 | kurz | 3 | 1,5 | 0,02 | 0,03 | | | 9,89 € | | | B0617.B0550X16 | B | 5,5 | 10 | 13 | 16 | mittel | 3 | 1,5 | 0,02 | 0,03 | | | 11,27 € | | | B0617.B0600X10 | B | 6 | 10 | 13 | 10 | kurz | 3 | 1,5 | 0,02 | 0,03 | | | 9,89 € | | | B0617.B0600X16 | B | 6 | 10 | 13 | 16 | mittel | 3 | 1,5 | 0,02 | 0,03 | | | 11,27 € | | | B0617.B0610X10 | B | 6,1 | 12 | 15 | 10 | kurz | 3 | 1,5 | 0,02 | 0,03 | | | 11,23 € | | | B0617.B0610X16 | B | 6,1 | 12 | 15 | 16 | mittel | 3 | 1,5 | 0,02 | 0,03 | | | 12,16 € | | | B0617.B0650X10 | B | 6,5 | 12 | 15 | 10 | kurz | 3 | 1,5 | 0,02 | 0,03 | | | 11,23 € | | | B0617.B0650X16 | B | 6,5 | 12 | 15 | 16 | mittel | 3 | 1,5 | 0,02 | 0,03 | | | 12,16 € | | | B0617.B0700X10 | B | 7 | 12 | 15 | 10 | kurz | 3 | 1,5 | 0,02 | 0,03 | | | 11,23 € | | | B0617.B0700X16 | B | 7 | 12 | 15 | 16 | mittel | 3 | 1,5 | 0,02 | 0,03 | | | 12,16 € | | | B0617.B0800X10 | B | 8 | 12 | 15 | 10 | kurz | 3 | 1,5 | 0,02 | 0,03 | | | 11,23 € | | | B0617.B0800X16 | B | 8 | 12 | 15 | 16 | mittel | 3 | 1,5 | 0,02 | 0,03 | | | 12,16 € | | | B0617.B0810X12 | B | 8,1 | 15 | 18 | 12 | kurz | 3 | 2 | 0,02 | 0,03 | | | 12,10 € | | | B0617.B0810X20 | B | 8,1 | 15 | 18 | 20 | mittel | 3 | 2 | 0,02 | 0,03 | | | 13,74 € | | | B0617.B0850X12 | B | 8,5 | 15 | 18 | 12 | kurz | 3 | 2 | 0,02 | 0,03 | | | 12,10 € | | | B0617.B0850X20 | B | 8,5 | 15 | 18 | 20 | mittel | 3 | 2 | 0,02 | 0,03 | | | 13,74 € | | | B0617.B0900X12 | B | 9 | 15 | 18 | 12 | kurz | 3 | 2 | 0,02 | 0,03 | | | 12,10 € | | | B0617.B0900X20 | B | 9 | 15 | 18 | 20 | mittel | 3 | 2 | 0,02 | 0,03 | | | 13,74 € | | | B0617.B1000X12 | B | 10 | 15 | 18 | 12 | kurz | 3 | 2 | 0,02 | 0,03 | | | 12,10 € | | | B0617.B1000X20 | B | 10 | 15 | 18 | 20 | mittel | 3 | 2 | 0,02 | 0,03 | | | 13,74 € | | | B0617.B1200X12 | B | 12 | 18 | 22 | 12 | kurz | 4 | 2 | 0,02 | 0,03 | | | 13,16 € | | | B0617.B1200X20 | B | 12 | 18 | 22 | 20 | mittel | 4 | 2 | 0,02 | 0,03 | | | 15,14 € | | | B0617.B1400X16 | B | 14 | 22 | 26 | 16 | kurz | 4 | 2 | 0,02 | 0,03 | | | 15,06 € | | | B0617.B1400X28 | B | 14 | 22 | 26 | 28 | mittel | 4 | 2 | 0,02 | 0,03 | | | 19,30 € | | | B0617.B1500X16 | B | 15 | 22 | 26 | 16 | kurz | 4 | 2 | 0,02 | 0,03 | | | 15,06 € | | | B0617.B1500X28 | B | 15 | 22 | 26 | 28 | mittel | 4 | 2 | 0,02 | 0,03 | | | 19,30 € | | | B0617.B1600X16 | B | 16 | 26 | 30 | 16 | kurz | 4 | 2 | 0,02 | 0,03 | | | 17,73 € | | | B0617.B1600X28 | B | 16 | 26 | 30 | 28 | mittel | 4 | 2 | 0,02 | 0,03 | | | 23,49 € | | | B0617.B1800X16 | B | 18 | 26 | 30 | 16 | kurz | 4 | 2 | 0,02 | 0,03 | | | 17,73 € | | | B0617.B1800X28 | B | 18 | 26 | 30 | 28 | mittel | 4 | 2 | 0,02 | 0,03 | | | 23,49 € | | | B0617.B2000X20 | B | 20 | 30 | 34 | 20 | kurz | 5 | 3 | 0,02 | 0,03 | | | 23,43 € | | | B0617.B2000X36 | B | 20 | 30 | 34 | 36 | mittel | 5 | 3 | 0,02 | 0,03 | | | 31,78 € | | | B0617.B2200X20 | B | 22 | 30 | 34 | 20 | kurz | 5 | 3 | 0,02 | 0,03 | | | 23,43 € | | | B0617.B2200X36 | B | 22 | 30 | 34 | 36 | mittel | 5 | 3 | 0,02 | 0,03 | | | 31,78 € | | | B0617.B2500X20 | B | 25 | 35 | 39 | 20 | kurz | 5 | 3 | 0,02 | 0,05 | | | 30,63 € | | | B0617.B2500X36 | B | 25 | 35 | 39 | 36 | mittel | 5 | 3 | 0,02 | 0,05 | | | 37,85 € | |
