B0616Zylindrische Bohrbuchsen Edelstahl DIN 179 |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|

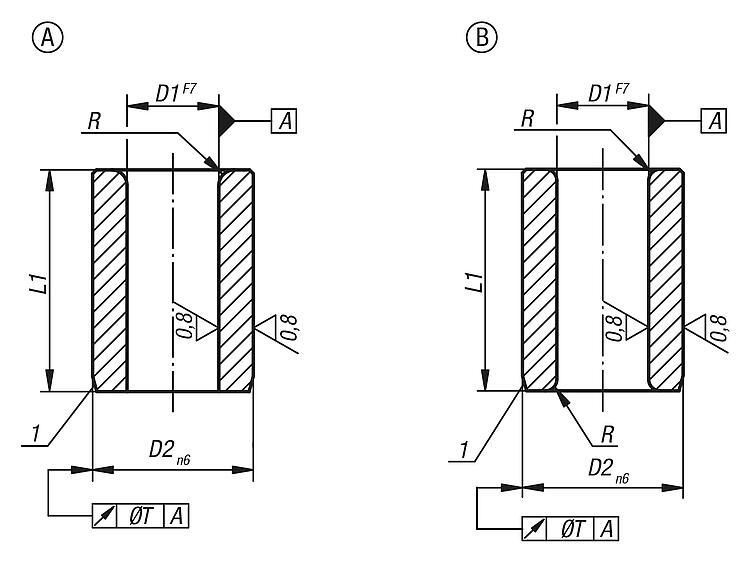

BeschreibungWerkstoff:Edelstahl.Ausführung:gehärtet auf HRc 56 ±1 und geschliffen.Zeichnungshinweis:Form A: Bohrung an einem Ende gerundet
Form B: Bohrung an beiden Enden gerundet
1) Einführfase oder Zentrieransatz DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |
Zylindrische Bohrbuchsen Edelstahl DIN 179, Form A |
mehr Info |
| Bestellnummer | Form | D1
| D2 | L1 | T | Produkttyp | R | CAD | Zub. | Preis | Bestellen |
|---|
| B0616.A0200X06 | A | 2 | 5 | 6 | 0,01 | kurz | 1 |  | | 7,26 € | | | B0616.A0200X09 | A | 2 | 5 | 9 | 0,01 | mittel | 1 | | | 8,00 € | | | B0616.A0250X06 | A | 2,5 | 5 | 6 | 0,01 | kurz | 1 | | | 7,26 € | | | B0616.A0250X09 | A | 2,5 | 5 | 9 | 0,01 | mittel | 1 | | | 8,00 € | | | B0616.A0260X06 | A | 2,6 | 5 | 6 | 0,01 | kurz | 1 | | | 7,26 € | | | B0616.A0260X09 | A | 2,6 | 5 | 9 | 0,01 | mittel | 1 | | | 8,00 € | | | B0616.A0300X08 | A | 3 | 6 | 8 | 0,01 | kurz | 1 | | | 7,44 € | | | B0616.A0300X12 | A | 3 | 6 | 12 | 0,01 | mittel | 1 | | | 8,04 € | | | B0616.A0310X08 | A | 3,1 | 6 | 8 | 0,01 | kurz | 1 | | | 7,44 € | | | B0616.A0310X12 | A | 3,1 | 6 | 12 | 0,01 | mittel | 1 | | | 8,04 € | | | B0616.A0320X08 | A | 3,2 | 6 | 8 | 0,01 | kurz | 1 | | | 7,44 € | | | B0616.A0320X12 | A | 3,2 | 6 | 12 | 0,01 | mittel | 1 | | | 8,04 € | | | B0616.A0330X08 | A | 3,3 | 6 | 8 | 0,01 | kurz | 1 | | | 7,44 € | | | B0616.A0330X12 | A | 3,3 | 6 | 12 | 0,01 | mittel | 1 | | | 8,04 € | | | B0616.A0340X08 | A | 3,4 | 7 | 8 | 0,01 | kurz | 1 | | | 7,47 € | | | B0616.A0340X12 | A | 3,4 | 7 | 12 | 0,01 | mittel | 1 | | | 8,21 € | | | B0616.A0350X08 | A | 3,5 | 7 | 8 | 0,01 | kurz | 1 | | | 7,47 € | | | B0616.A0350X12 | A | 3,5 | 7 | 12 | 0,01 | mittel | 1 | | | 8,21 € | | | B0616.A0360X08 | A | 3,6 | 7 | 8 | 0,01 | kurz | 1 | | | 7,47 € | | | B0616.A0360X12 | A | 3,6 | 7 | 12 | 0,01 | mittel | 1 | | | 8,21 € | | | B0616.A0400X08 | A | 4 | 7 | 8 | 0,01 | kurz | 1 | | | 7,47 € | | | B0616.A0400X12 | A | 4 | 7 | 12 | 0,01 | mittel | 1 | | | 8,21 € | | | B0616.A0410X08 | A | 4,1 | 8 | 8 | 0,01 | kurz | 1 | | | 8,00 € | | | B0616.A0410X12 | A | 4,1 | 8 | 12 | 0,01 | mittel | 1 | | | 8,72 € | | | B0616.A0420X08 | A | 4,2 | 8 | 8 | 0,01 | kurz | 1 | | | 8,00 € | | | B0616.A0420X12 | A | 4,2 | 8 | 12 | 0,01 | mittel | 1 | | | 8,72 € | | | B0616.A0430X08 | A | 4,3 | 8 | 8 | 0,01 | kurz | 1 | | | 8,00 € | | | B0616.A0430X12 | A | 4,3 | 8 | 12 | 0,01 | mittel | 1 | | | 8,72 € | | | B0616.A0440X08 | A | 4,4 | 8 | 8 | 0,01 | kurz | 1 | | | 8,00 € | | | B0616.A0440X12 | A | 4,4 | 8 | 12 | 0,01 | mittel | 1 | | | 8,72 € | | | B0616.A0450X08 | A | 4,5 | 8 | 8 | 0,01 | kurz | 1 | | | 8,00 € | | | B0616.A0450X12 | A | 4,5 | 8 | 12 | 0,01 | mittel | 1 | | | 8,72 € | | | B0616.A0460X08 | A | 4,6 | 8 | 8 | 0,01 | kurz | 1 | | | 8,00 € | | | B0616.A0460X12 | A | 4,6 | 8 | 12 | 0,01 | mittel | 1 | | | 8,72 € | | | B0616.A0500X08 | A | 5 | 8 | 8 | 0,01 | kurz | 1 | | | 8,00 € | | | B0616.A0500X12 | A | 5 | 8 | 12 | 0,01 | mittel | 1 | | | 8,72 € | | | B0616.A0510X10 | A | 5,1 | 10 | 10 | 0,02 | kurz | 1,5 | | | 8,26 € | | | B0616.A0510X16 | A | 5,1 | 10 | 16 | 0,02 | mittel | 1,5 | | | 9,26 € | | | B0616.A0520X10 | A | 5,2 | 10 | 10 | 0,02 | kurz | 1,5 | | | 8,26 € | | | B0616.A0520X16 | A | 5,2 | 10 | 16 | 0,02 | mittel | 1,5 | | | 9,26 € | | | B0616.A0530X10 | A | 5,3 | 10 | 10 | 0,02 | kurz | 1,5 | | | 8,26 € | | | B0616.A0530X16 | A | 5,3 | 10 | 16 | 0,02 | mittel | 1,5 | | | 9,26 € | | | B0616.A0540X10 | A | 5,4 | 10 | 10 | 0,02 | kurz | 1,5 | | | 8,26 € | | | B0616.A0540X16 | A | 5,4 | 10 | 16 | 0,02 | mittel | 1,5 | | | 9,26 € | | | B0616.A0550X10 | A | 5,5 | 10 | 10 | 0,02 | kurz | 1,5 | | | 8,26 € | | | B0616.A0550X16 | A | 5,5 | 10 | 16 | 0,02 | mittel | 1,5 | | | 9,26 € | | | B0616.A0600X10 | A | 6 | 10 | 10 | 0,02 | kurz | 1,5 | | | 8,26 € | | | B0616.A0600X16 | A | 6 | 10 | 16 | 0,02 | mittel | 1,5 | | | 9,26 € | | | B0616.A0610X10 | A | 6,1 | 12 | 10 | 0,02 | kurz | 1,5 | | | 9,25 € | | | B0616.A0610X16 | A | 6,1 | 12 | 16 | 0,02 | mittel | 1,5 | | | 10,00 € | | | B0616.A0620X10 | A | 6,2 | 12 | 10 | 0,02 | kurz | 1,5 | | | 9,25 € | | | B0616.A0620X16 | A | 6,2 | 12 | 16 | 0,02 | mittel | 1,5 | | | 10,00 € | | | B0616.A0630X10 | A | 6,3 | 12 | 10 | 0,02 | kurz | 1,5 | | | 9,25 € | | | B0616.A0630X16 | A | 6,3 | 12 | 16 | 0,02 | mittel | 1,5 | | | 10,00 € | | | B0616.A0640X10 | A | 6,4 | 12 | 10 | 0,02 | kurz | 1,5 | | | 9,25 € | | | B0616.A0640X16 | A | 6,4 | 12 | 16 | 0,02 | mittel | 1,5 | | | 10,00 € | | | B0616.A0650X10 | A | 6,5 | 12 | 10 | 0,02 | kurz | 1,5 | | | 9,25 € | | | B0616.A0650X16 | A | 6,5 | 12 | 16 | 0,02 | mittel | 1,5 | | | 10,00 € | | | B0616.A0680X10 | A | 6,8 | 12 | 10 | 0,02 | kurz | 1,5 | | | 9,25 € | | | B0616.A0680X16 | A | 6,8 | 12 | 16 | 0,02 | mittel | 1,5 | | | 10,00 € | | | B0616.A0700X10 | A | 7 | 12 | 10 | 0,02 | kurz | 1,5 | | | 9,25 € | | | B0616.A0700X16 | A | 7 | 12 | 16 | 0,02 | mittel | 1,5 | | | 10,00 € | | | B0616.A0750X10 | A | 7,5 | 12 | 10 | 0,02 | kurz | 1,5 | | | 9,25 € | | | B0616.A0750X16 | A | 7,5 | 12 | 16 | 0,02 | mittel | 1,5 | | | 10,00 € | | | B0616.A0800X10 | A | 8 | 12 | 10 | 0,02 | kurz | 1,5 | | | 9,25 € | | | B0616.A0800X16 | A | 8 | 12 | 16 | 0,02 | mittel | 1,5 | | | 10,00 € | | | B0616.A0810X12 | A | 8,1 | 15 | 12 | 0,02 | kurz | 2 | | | 9,95 € | | | B0616.A0810X20 | A | 8,1 | 15 | 20 | 0,02 | mittel | 2 | | | 11,60 € | | | B0616.A0820X12 | A | 8,2 | 15 | 12 | 0,02 | kurz | 2 | | | 9,95 € | | | B0616.A0820X20 | A | 8,2 | 15 | 20 | 0,02 | mittel | 2 | | | 11,60 € | | | B0616.A0830X12 | A | 8,3 | 15 | 12 | 0,02 | kurz | 2 | | | 9,95 € | | | B0616.A0830X20 | A | 8,3 | 15 | 20 | 0,02 | mittel | 2 | | | 11,60 € | | | B0616.A0840X12 | A | 8,4 | 15 | 12 | 0,02 | kurz | 2 | | | 9,95 € | | | B0616.A0840X20 | A | 8,4 | 15 | 20 | 0,02 | mittel | 2 | | | 11,60 € | | | B0616.A0850X12 | A | 8,5 | 15 | 12 | 0,02 | kurz | 2 | | | 9,95 € | | | B0616.A0850X20 | A | 8,5 | 15 | 20 | 0,02 | mittel | 2 | | | 11,60 € | | | B0616.A0900X12 | A | 9 | 15 | 12 | 0,02 | kurz | 2 | | | 9,95 € | | | B0616.A0900X20 | A | 9 | 15 | 20 | 0,02 | mittel | 2 | | | 11,60 € | | | B0616.A0950X12 | A | 9,5 | 15 | 12 | 0,02 | kurz | 2 | | | 9,95 € | | | B0616.A0950X20 | A | 9,5 | 15 | 20 | 0,02 | mittel | 2 | | | 11,60 € | | | B0616.A1000X12 | A | 10 | 15 | 12 | 0,02 | kurz | 2 | | | 9,95 € | | | B0616.A1000X20 | A | 10 | 15 | 20 | 0,02 | mittel | 2 | | | 11,60 € | | | B0616.A1010X12 | A | 10,1 | 18 | 12 | 0,02 | kurz | 2 | | | 9,65 € | | | B0616.A1010X20 | A | 10,1 | 18 | 20 | 0,02 | mittel | 2 | | | 11,29 € | | | B0616.A1020X12 | A | 10,2 | 18 | 12 | 0,02 | kurz | 2 | | | 9,65 € | | | B0616.A1020X20 | A | 10,2 | 18 | 20 | 0,02 | mittel | 2 | | | 11,29 € | | | B0616.A1050X12 | A | 10,5 | 18 | 12 | 0,02 | kurz | 2 | | | 9,65 € | | | B0616.A1050X20 | A | 10,5 | 18 | 20 | 0,02 | mittel | 2 | | | 11,29 € | | | B0616.A1100X12 | A | 11 | 18 | 12 | 0,02 | kurz | 2 | | | 9,65 € | | | B0616.A1100X20 | A | 11 | 18 | 20 | 0,02 | mittel | 2 | | | 11,29 € | | | B0616.A1150X12 | A | 11,5 | 18 | 12 | 0,02 | kurz | 2 | | | 9,65 € | | | B0616.A1150X20 | A | 11,5 | 18 | 20 | 0,02 | mittel | 2 | | | 11,29 € | | | B0616.A1200X12 | A | 12 | 18 | 12 | 0,02 | kurz | 2 | | | 9,65 € | | | B0616.A1200X20 | A | 12 | 18 | 20 | 0,02 | mittel | 2 | | | 11,29 € | | | B0616.A1210X16 | A | 12,1 | 22 | 16 | 0,02 | kurz | 2 | | | 10,67 € | | | B0616.A1210X28 | A | 12,1 | 22 | 28 | 0,02 | mittel | 2 | | | 14,28 € | | | B0616.A1220X16 | A | 12,2 | 22 | 16 | 0,02 | kurz | 2 | | | 10,67 € | | | B0616.A1220X28 | A | 12,2 | 22 | 28 | 0,02 | mittel | 2 | | | 14,28 € | | | B0616.A1250X16 | A | 12,5 | 22 | 16 | 0,02 | kurz | 2 | | | 10,67 € | | | B0616.A1250X28 | A | 12,5 | 22 | 28 | 0,02 | mittel | 2 | | | 14,28 € | | | B0616.A1300X16 | A | 13 | 22 | 16 | 0,02 | kurz | 2 | | | 10,67 € | | | B0616.A1300X28 | A | 13 | 22 | 28 | 0,02 | mittel | 2 | | | 14,28 € | | | B0616.A1400X16 | A | 14 | 22 | 16 | 0,02 | kurz | 2 | | | 10,67 € | | | B0616.A1400X28 | A | 14 | 22 | 28 | 0,02 | mittel | 2 | | | 14,28 € | | | B0616.A1500X16 | A | 15 | 22 | 16 | 0,02 | kurz | 2 | | | 10,67 € | | | B0616.A1500X28 | A | 15 | 22 | 28 | 0,02 | mittel | 2 | | | 14,28 € | | | B0616.A1600X16 | A | 16 | 26 | 16 | 0,02 | kurz | 2 | | | 12,82 € | | | B0616.A1600X28 | A | 16 | 26 | 28 | 0,02 | mittel | 2 | | | 17,23 € | | | B0616.A1700X16 | A | 17 | 26 | 16 | 0,02 | kurz | 2 | | | 12,82 € | | | B0616.A1700X28 | A | 17 | 26 | 28 | 0,02 | mittel | 2 | | | 17,23 € | | | B0616.A1800X16 | A | 18 | 26 | 16 | 0,02 | kurz | 2 | | | 12,82 € | | | B0616.A1800X28 | A | 18 | 26 | 28 | 0,02 | mittel | 2 | | | 17,23 € | | | B0616.A2000X20 | A | 20 | 30 | 20 | 0,02 | kurz | 3 | | | 17,29 € | | | B0616.A2000X36 | A | 20 | 30 | 36 | 0,02 | mittel | 3 | | | 23,47 € | | | B0616.A2200X20 | A | 22 | 30 | 20 | 0,02 | kurz | 3 | | | 17,29 € | | | B0616.A2200X36 | A | 22 | 30 | 36 | 0,02 | mittel | 3 | | | 23,47 € | | | B0616.A2500X20 | A | 25 | 35 | 20 | 0,02 | kurz | 3 | | | 21,87 € | | | B0616.A2500X36 | A | 25 | 35 | 36 | 0,02 | mittel | 3 | | | 28,09 € | |
|
Zylindrische Bohrbuchsen Edelstahl DIN 179, Form B |
mehr Info |
| Bestellnummer | Form | D1
| D2 | L1 | T | Produkttyp | R | CAD | Zub. | Preis | Bestellen |
|---|
| B0616.B0250X06 | B | 2,5 | 5 | 6 | 0,01 | kurz | 1 | | | 7,98 € | | | B0616.B0250X09 | B | 2,5 | 5 | 9 | 0,01 | mittel | 1 | | | 8,81 € | | | B0616.B0260X06 | B | 2,6 | 5 | 6 | 0,01 | kurz | 1 | | | 7,98 € | | | B0616.B0260X09 | B | 2,6 | 5 | 9 | 0,01 | mittel | 1 | | | 8,81 € | | | B0616.B0300X08 | B | 3 | 6 | 8 | 0,01 | kurz | 1 | | | 8,19 € | | | B0616.B0300X12 | B | 3 | 6 | 12 | 0,01 | mittel | 1 | | | 8,85 € | | | B0616.B0400X08 | B | 4 | 7 | 8 | 0,01 | kurz | 1 | | | 8,22 € | | | B0616.B0400X12 | B | 4 | 7 | 12 | 0,01 | mittel | 1 | | | 9,03 € | | | B0616.B0410X08 | B | 4,1 | 8 | 8 | 0,01 | kurz | 1 | | | 8,81 € | | | B0616.B0410X12 | B | 4,1 | 8 | 12 | 0,01 | mittel | 1 | | | 9,59 € | | | B0616.B0500X08 | B | 5 | 8 | 8 | 0,01 | kurz | 1 | | | 8,81 € | | | B0616.B0500X12 | B | 5 | 8 | 12 | 0,01 | mittel | 1 | | | 9,59 € | | | B0616.B0510X10 | B | 5,1 | 10 | 10 | 0,02 | kurz | 1,5 | | | 9,09 € | | | B0616.B0510X16 | B | 5,1 | 10 | 16 | 0,02 | mittel | 1,5 | | | 10,19 € | | | B0616.B0550X10 | B | 5,5 | 10 | 10 | 0,02 | kurz | 1,5 | | | 9,09 € | | | B0616.B0550X16 | B | 5,5 | 10 | 16 | 0,02 | mittel | 1,5 | | | 10,19 € | | | B0616.B0600X10 | B | 6 | 10 | 10 | 0,02 | kurz | 1,5 | | | 9,09 € | | | B0616.B0600X16 | B | 6 | 10 | 16 | 0,02 | mittel | 1,5 | | | 10,19 € | | | B0616.B0610X10 | B | 6,1 | 12 | 10 | 0,02 | kurz | 1,5 | | | 10,18 € | | | B0616.B0610X16 | B | 6,1 | 12 | 16 | 0,02 | mittel | 1,5 | | | 11,00 € | | | B0616.B0650X10 | B | 6,5 | 12 | 10 | 0,02 | kurz | 1,5 | | | 10,18 € | | | B0616.B0650X16 | B | 6,5 | 12 | 16 | 0,02 | mittel | 1,5 | | | 11,00 € | | | B0616.B0700X10 | B | 7 | 12 | 10 | 0,02 | kurz | 1,5 | | | 10,18 € | | | B0616.B0700X16 | B | 7 | 12 | 16 | 0,02 | mittel | 1,5 | | | 11,00 € | | | B0616.B0800X10 | B | 8 | 12 | 10 | 0,02 | kurz | 1,5 | | | 10,18 € | | | B0616.B0800X16 | B | 8 | 12 | 16 | 0,02 | mittel | 1,5 | | | 11,00 € | | | B0616.B0810X12 | B | 8,1 | 15 | 12 | 0,02 | kurz | 2 | | | 10,95 € | | | B0616.B0810X20 | B | 8,1 | 15 | 20 | 0,02 | mittel | 2 | | | 12,77 € | | | B0616.B0850X12 | B | 8,5 | 15 | 12 | 0,02 | kurz | 2 | | | 10,95 € | | | B0616.B0850X20 | B | 8,5 | 15 | 20 | 0,02 | mittel | 2 | | | 12,77 € | | | B0616.B0900X12 | B | 9 | 15 | 12 | 0,02 | kurz | 2 | | | 10,95 € | | | B0616.B0900X20 | B | 9 | 15 | 20 | 0,02 | mittel | 2 | | | 12,77 € | | | B0616.B1000X12 | B | 10 | 15 | 12 | 0,02 | kurz | 2 | | | 10,95 € | | | B0616.B1000X20 | B | 10 | 15 | 20 | 0,02 | mittel | 2 | | | 12,77 € | | | B0616.B1200X12 | B | 12 | 18 | 12 | 0,02 | kurz | 2 | | | 10,62 € | | | B0616.B1200X20 | B | 12 | 18 | 20 | 0,02 | mittel | 2 | | | 12,42 € | | | B0616.B1400X16 | B | 14 | 22 | 16 | 0,02 | kurz | 2 | | | 11,74 € | | | B0616.B1400X28 | B | 14 | 22 | 28 | 0,02 | mittel | 2 | | | 15,70 € | | | B0616.B1500X16 | B | 15 | 22 | 16 | 0,02 | kurz | 2 | | | 11,74 € | | | B0616.B1500X28 | B | 15 | 22 | 28 | 0,02 | mittel | 2 | | | 15,70 € | | | B0616.B1600X16 | B | 16 | 26 | 16 | 0,02 | kurz | 2 | | | 14,10 € | | | B0616.B1600X28 | B | 16 | 26 | 28 | 0,02 | mittel | 2 | | | 18,95 € | | | B0616.B1800X16 | B | 18 | 26 | 16 | 0,02 | kurz | 2 | | | 14,10 € | | | B0616.B1800X28 | B | 18 | 26 | 28 | 0,02 | mittel | 2 | | | 18,95 € | | | B0616.B2000X20 | B | 20 | 30 | 20 | 0,02 | kurz | 3 | | | 19,01 € | | | B0616.B2000X36 | B | 20 | 30 | 36 | 0,02 | mittel | 3 | | | 25,82 € | | | B0616.B2200X20 | B | 22 | 30 | 20 | 0,02 | kurz | 3 | | | 19,01 € | | | B0616.B2200X36 | B | 22 | 30 | 36 | 0,02 | mittel | 3 | | | 25,82 € | | | B0616.B2500X20 | B | 25 | 35 | 20 | 0,02 | kurz | 3 | | | 24,07 € | | | B0616.B2500X36 | B | 25 | 35 | 36 | 0,02 | mittel | 3 | | | 30,90 € | |
|
