B0310Bügelgriffe Kunststoff |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Thermoplast PA (Polyamid), glaskugelverstärkt oder PP (Polypropylen), glasfaserverstärkt.Ausführung:Polypropylen schwarzgrau.

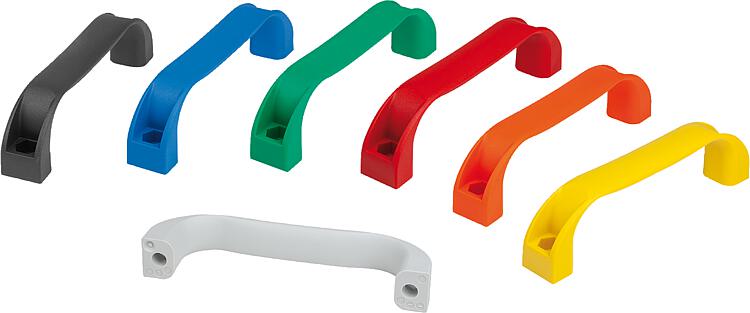

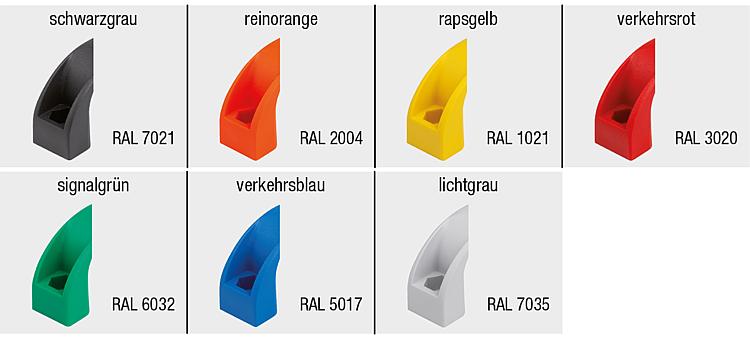

Polyamid schwarzgrau RAL 7021, reinorange RAL 2004, rapsgelb RAL 1021, signalgrün RAL 6032, verkehrsblau RAL 5017, verkehrsrot RAL 3020 und lichtgrau RAL 7035.Hinweis:Die Befestigungsbohrung ist so ausgeführt, dass von der Bedienungsseite die Bügelgriffe mit einer Zylinderschraube oder einer Sechskantmutter befestigt werden können.Montage:Von der Bedienseite oder Rückseite.Auf Anfrage:Andere Grifffarben.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Bestellnummer
| Material
Grundkörper | Farbe

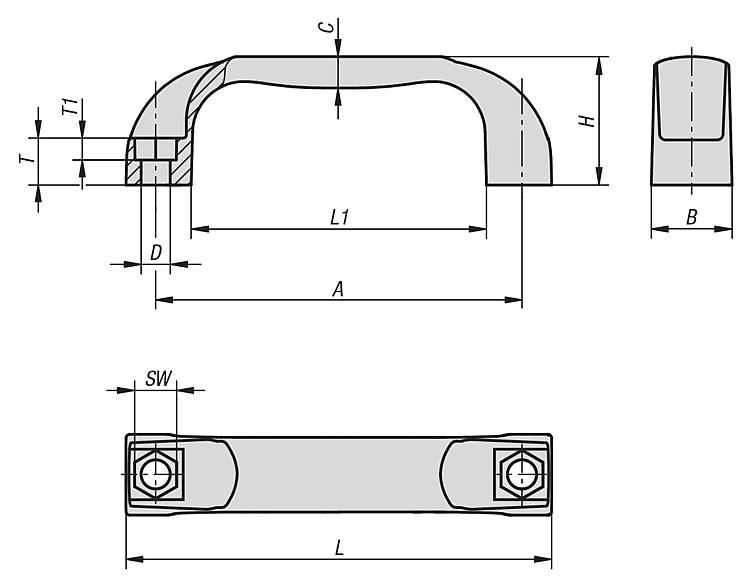

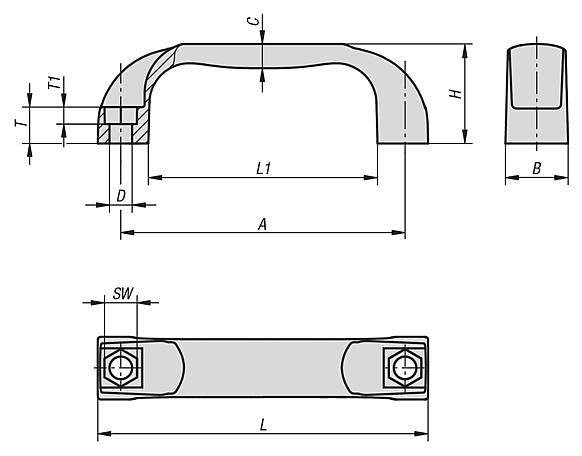

Grundkörper | A | B | C | D | H | L | L1 | SW | T | T1 | Tragkraft
N
| CAD | Zub. | Preis | Bestellen |
|---|
| B0310.109406 | Polyamid | schwarzgrau RAL 7021 | 94 | 21 | 8 | 6,6 | 36 | 109 | 76 | 10 | 13 | 6 | 1000 |  | | 2,06 € | | | B0310.1094062 | Polyamid | reinorange RAL 2004 | 94 | 21 | 8 | 6,6 | 36 | 109 | 76 | 10 | 13 | 6 | 1000 | | | 2,06 € | | | B0310.10940616 | Polyamid | rapsgelb RAL 1021 | 94 | 21 | 8 | 6,6 | 36 | 109 | 76 | 10 | 13 | 6 | 1000 | | | 2,06 € | | | B0310.10940684 | Polyamid | verkehrsrot RAL 3020 | 94 | 21 | 8 | 6,6 | 36 | 109 | 76 | 10 | 13 | 6 | 1000 | | | 2,06 € | | | B0310.10940686 | Polyamid | signalgrün RAL 6032 | 94 | 21 | 8 | 6,6 | 36 | 109 | 76 | 10 | 13 | 6 | 1000 | | | 2,06 € | | | B0310.10940687 | Polyamid | verkehrsblau RAL 5017 | 94 | 21 | 8 | 6,6 | 36 | 109 | 76 | 10 | 13 | 6 | 1000 | | | 2,06 € | | | B0310.10940688 | Polyamid | lichtgrau RAL 7035 | 94 | 21 | 8 | 6,6 | 36 | 109 | 76 | 10 | 13 | 6 | 1000 | | | 2,06 € | | | B0310.111708 | Polyamid | schwarzgrau RAL 7021 | 117 | 26 | 10 | 9 | 41 | 136 | 94 | 13 | 15 | 8 | 1500 | | | 2,38 € | | | B0310.1117082 | Polyamid | reinorange RAL 2004 | 117 | 26 | 10 | 9 | 41 | 136 | 94 | 13 | 15 | 8 | 1500 | | | 2,38 € | | | B0310.11170816 | Polyamid | rapsgelb RAL 1021 | 117 | 26 | 10 | 9 | 41 | 136 | 94 | 13 | 15 | 8 | 1500 | | | 2,38 € | | | B0310.11170884 | Polyamid | verkehrsrot RAL 3020 | 117 | 26 | 10 | 9 | 41 | 136 | 94 | 13 | 15 | 8 | 1500 | | | 2,38 € | | | B0310.11170886 | Polyamid | signalgrün RAL 6032 | 117 | 26 | 10 | 9 | 41 | 136 | 94 | 13 | 15 | 8 | 1500 | | | 2,38 € | | | B0310.11170887 | Polyamid | verkehrsblau RAL 5017 | 117 | 26 | 10 | 9 | 41 | 136 | 94 | 13 | 15 | 8 | 1500 | | | 2,38 € | | | B0310.11170888 | Polyamid | lichtgrau RAL 7035 | 117 | 26 | 10 | 9 | 41 | 136 | 94 | 13 | 15 | 8 | 1500 | | | 2,38 € | | | B0310.113208 | Polyamid | schwarzgrau RAL 7021 | 132 | 27 | 11 | 9 | 44 | 154 | 112 | 13 | 16 | 8 | 1500 | | | 3,78 € | | | B0310.1132082 | Polyamid | reinorange RAL 2004 | 132 | 27 | 11 | 9 | 44 | 154 | 112 | 13 | 16 | 8 | 1500 | | | 3,78 € | | | B0310.11320816 | Polyamid | rapsgelb RAL 1021 | 132 | 27 | 11 | 9 | 44 | 154 | 112 | 13 | 16 | 8 | 1500 | | | 3,78 € | | | B0310.11320884 | Polyamid | verkehrsrot RAL 3020 | 132 | 27 | 11 | 9 | 44 | 154 | 112 | 13 | 16 | 8 | 1500 | | | 3,78 € | | | B0310.11320886 | Polyamid | signalgrün RAL 6032 | 132 | 27 | 11 | 9 | 44 | 154 | 112 | 13 | 16 | 8 | 1500 | | | 3,78 € | | | B0310.11320887 | Polyamid | verkehrsblau RAL 5017 | 132 | 27 | 11 | 9 | 44 | 154 | 112 | 13 | 16 | 8 | 1500 | | | 3,78 € | | | B0310.11320888 | Polyamid | lichtgrau RAL 7035 | 132 | 27 | 11 | 9 | 44 | 154 | 112 | 13 | 16 | 8 | 1500 | | | 3,78 € | | | B0310.115008 | Polyamid | schwarzgrau RAL 7021 | 150 | 27 | 11 | 9 | 44 | 172 | 132 | 13 | 16 | 8 | 1500 | | | 3,80 € | | | B0310.1150082 | Polyamid | reinorange RAL 2004 | 150 | 27 | 11 | 9 | 44 | 172 | 132 | 13 | 16 | 8 | 1500 | | | 3,80 € | | | B0310.11500816 | Polyamid | rapsgelb RAL 1021 | 150 | 27 | 11 | 9 | 44 | 172 | 132 | 13 | 16 | 8 | 1500 | | | 3,80 € | | | B0310.11500884 | Polyamid | verkehrsrot RAL 3020 | 150 | 27 | 11 | 9 | 44 | 172 | 132 | 13 | 16 | 8 | 1500 | | | 3,80 € | | | B0310.11500886 | Polyamid | signalgrün RAL 6032 | 150 | 27 | 11 | 9 | 44 | 172 | 132 | 13 | 16 | 8 | 1500 | | | 3,80 € | | | B0310.11500887 | Polyamid | verkehrsblau RAL 5017 | 150 | 27 | 11 | 9 | 44 | 172 | 132 | 13 | 16 | 8 | 1500 | | | 3,80 € | | | B0310.11500888 | Polyamid | lichtgrau RAL 7035 | 150 | 27 | 11 | 9 | 44 | 172 | 132 | 13 | 16 | 8 | 1500 | | | 3,80 € | | | B0310.117908 | Polyamid | schwarzgrau RAL 7021 | 179 | 28 | 11 | 9 | 50 | 197 | 156 | 13 | 17 | 8 | 1500 | | | 5,55 € | | | B0310.1179082 | Polyamid | reinorange RAL 2004 | 179 | 28 | 11 | 9 | 50 | 197 | 156 | 13 | 17 | 8 | 1500 | | | 5,55 € | | | B0310.11790816 | Polyamid | rapsgelb RAL 1021 | 179 | 28 | 11 | 9 | 50 | 197 | 156 | 13 | 17 | 8 | 1500 | | | 5,55 € | | | B0310.11790884 | Polyamid | verkehrsrot RAL 3020 | 179 | 28 | 11 | 9 | 50 | 197 | 156 | 13 | 17 | 8 | 1500 | | | 5,55 € | | | B0310.11790886 | Polyamid | signalgrün RAL 6032 | 179 | 28 | 11 | 9 | 50 | 197 | 156 | 13 | 17 | 8 | 1500 | | | 5,55 € | | | B0310.11790887 | Polyamid | verkehrsblau RAL 5017 | 179 | 28 | 11 | 9 | 50 | 197 | 156 | 13 | 17 | 8 | 1500 | | | 5,55 € | | | B0310.11790888 | Polyamid | lichtgrau RAL 7035 | 179 | 28 | 11 | 9 | 50 | 197 | 156 | 13 | 17 | 8 | 1500 | | | 5,55 € | | | B0310.209406 | Polypropylen | schwarzgrau | 94 | 21 | 8 | 6,6 | 36 | 109 | 76 | 10 | 13 | 6 | 500 | | | 1,94 € | | | B0310.211708 | Polypropylen | schwarzgrau | 117 | 26 | 10 | 9 | 41 | 136 | 94 | 13 | 15 | 8 | 800 | | | 2,25 € | | | B0310.213208 | Polypropylen | schwarzgrau | 132 | 27 | 11 | 9 | 44 | 154 | 112 | 13 | 16 | 8 | 800 | | | 3,57 € | | | B0310.215008 | Polypropylen | schwarzgrau | 150 | 27 | 11 | 9 | 44 | 172 | 132 | 13 | 16 | 8 | 800 | | | 3,80 € | | | B0310.217908 | Polypropylen | schwarzgrau | 179 | 28 | 11 | 9 | 50 | 197 | 156 | 13 | 17 | 8 | 800 | | | 5,27 € | |
