BeschreibungWerkstoff:Stahl.Ausführung:einsatzgehärtet und brüniert.Hinweis:Der Niederzugspanner ist ein Schnellspannelement, mit dem Werkstücke durch den Schwenkbacken über den Spiralexzenter gleichzeitig an die Festanschläge und auf eine Auflage gedrückt werden.

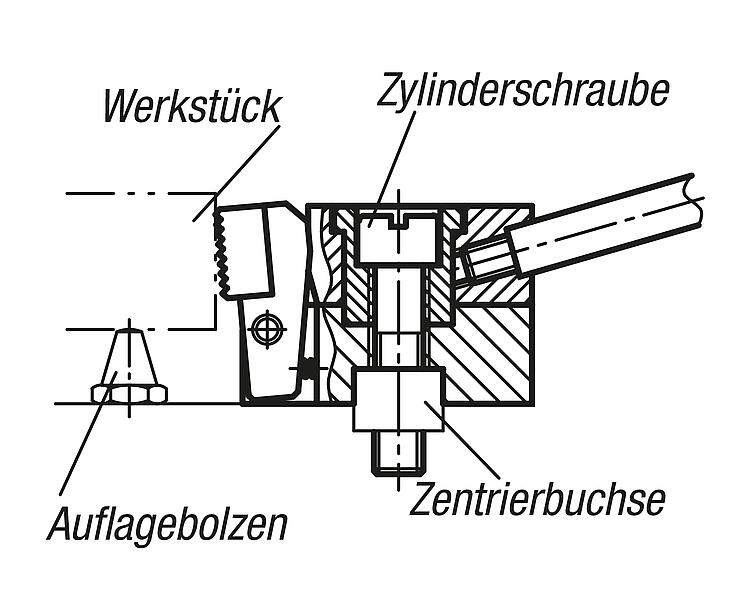

Der Niederzugspanner kann durch die Zentrierbuchse (siehe Zeichnung) auf einem modularen Rastersystem positioniert und gespannt werden.
Die Ausführungen B0404.006010, B0404.006015, B0404.006030 und B0404.006035 haben 2 runde Hartmetalleinsätze.Spannkraft:B0404.006... = 3800 N
B0404.010... = 7200 NBesonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

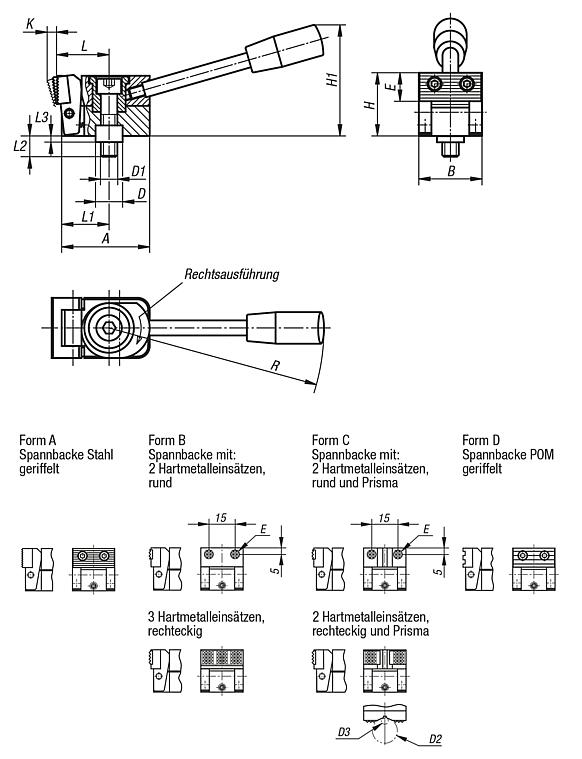

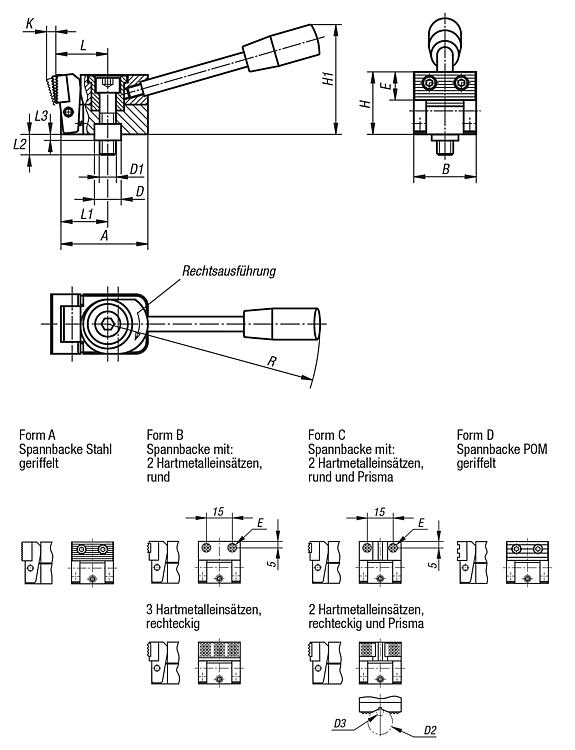

Zeichnungen (Gesamtübersicht) |
| Bestellnummer | Form | Ausführung 1 | A | B | D | D1 | E | H | H1 | K | L | L1 | L2 | L3 | R | F
N | CAD | Zub. | Preis | Bestellen |
|---|

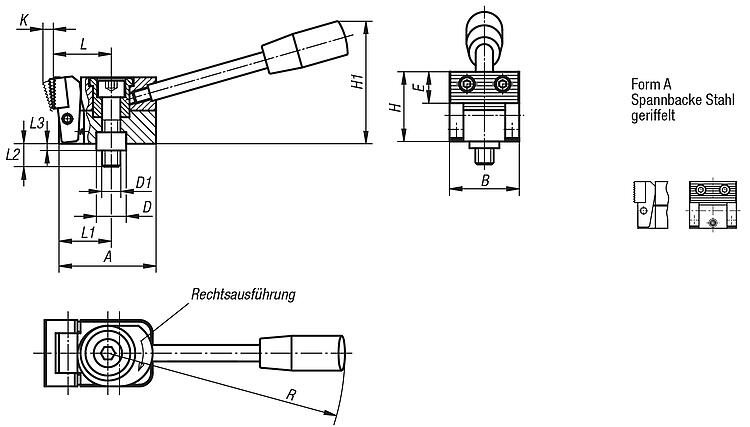

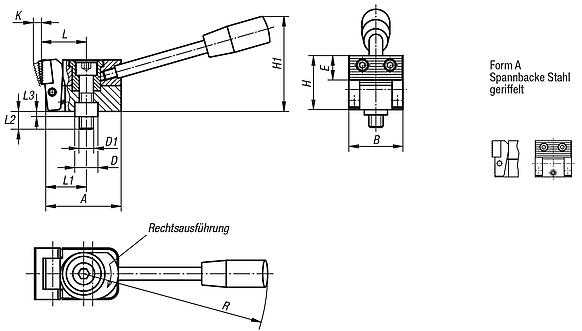

| B0404.006005 | A | rechts | 38,5 | 25 | 12 | M6 | 11 | 25 | 45 | 4 | 22 | 20 | 17 | 4 | 110 | 3800 |  | | 107,47 € | | | B0404.010005 | A | rechts | 58,5 | 40 | 18 | M10 | 18 | 40 | 74 | 6 | 35 | 31,5 | 27 | 6 | 143 | 7200 | | | 155,28 € | | | B0404.006025 | A | links | 38,5 | 25 | 12 | M6 | 11 | 25 | 45 | 4 | 22 | 20 | 17 | 4 | 110 | 3800 | | | 107,47 € | | | B0404.010025 | A | links | 58,5 | 40 | 18 | M10 | 18 | 40 | 74 | 6 | 35 | 31,5 | 27 | 6 | 143 | 7200 | | | 155,28 € | |
|
| Bestellnummer | Form | Ausführung 1 | A | B | D | D1 | E | H | H1 | K | L | L1 | L2 | L3 | R | F
N | CAD | Zub. | Preis | Bestellen |
|---|

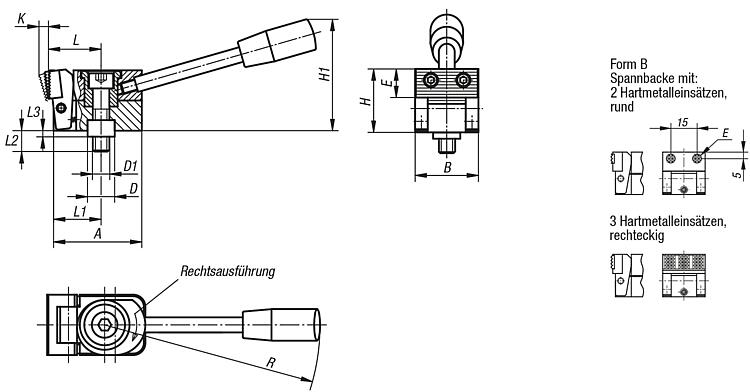

| B0404.006010 | B | rechts | 38,5 | 25 | 12 | M6 | ø8 | 24 | 45 | 3,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | 107,65 € | | | B0404.010010 | B | rechts | 58,5 | 40 | 18 | M10 | 12,7 | 39 | 74 | 5,5 | 37 | 31,5 | 27 | 6 | 143 | 7200 | | | 182,80 € | | | B0404.006030 | B | links | 38,5 | 25 | 12 | M6 | ø8 | 24 | 45 | 3,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | 107,47 € | | | B0404.010030 | B | links | 58,5 | 40 | 18 | M10 | 12,7 | 39 | 74 | 5,5 | 37 | 31,5 | 27 | 6 | 143 | 7200 | | | 182,80 € | |
|
Bestellnummer
| Form | Ausführung 1 | A | B | D | D1 | D2
max. | D3
min. | E | H | H1 | K | L | L1 | L2 | L3 | R | F=
Spannkraft
N | CAD | Zub. | Preis | Bestellen |
|---|

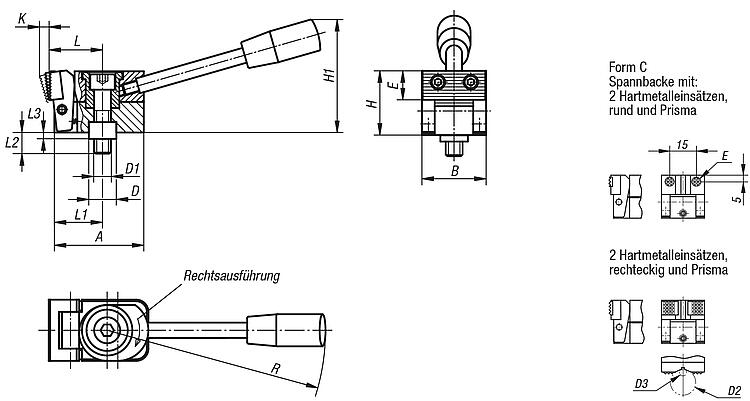

| B0404.006015 | C | rechts | 38,5 | 25 | 12 | M6 | 9,5 | 2,5 | ø8 | 24 | 45 | 3,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | 112,01 € | | | B0404.010015 | C | rechts | 58,5 | 40 | 18 | M10 | 27 | 4,5 | 12,7 | 39 | 74 | 5,5 | 37 | 31,5 | 27 | 6 | 143 | 7200 | | | 181,24 € | | | B0404.006035 | C | links | 38,5 | 25 | 12 | M6 | 9,5 | 2,5 | ø8 | 24 | 45 | 3,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | 112,01 € | | | B0404.010035 | C | links | 58,5 | 40 | 18 | M10 | 27 | 4,5 | 12,7 | 39 | 74 | 5,5 | 37 | 31,5 | 27 | 6 | 143 | 7200 | | | 181,24 € | |
|
| Bestellnummer | Form | Ausführung 1 | A | B | D | D1 | E | H | H1 | K | L | L1 | L2 | L3 | R | F
N | CAD | Zub. | Preis | Bestellen |
|---|

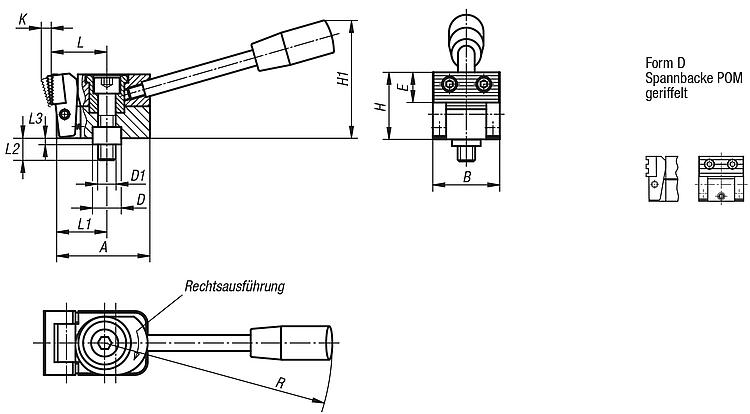

| B0404.006020 | D | rechts | 38,5 | 25 | 12 | M6 | 11 | 25 | 45 | 4,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | 107,33 € | | | B0404.010020 | D | rechts | 58,5 | 40 | 18 | M10 | 18 | 40 | 74 | 7 | 34,5 | 31,5 | 27 | 6 | 143 | 7200 | | | 155,74 € | | | B0404.006040 | D | links | 38,5 | 25 | 12 | M6 | 11 | 25 | 45 | 4,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | 109,98 € | | | B0404.010040 | D | links | 58,5 | 40 | 18 | M10 | 18 | 40 | 74 | 7 | 34,5 | 31,5 | 27 | 6 | 143 | 7200 | | | 155,74 € | |
|
