B0213

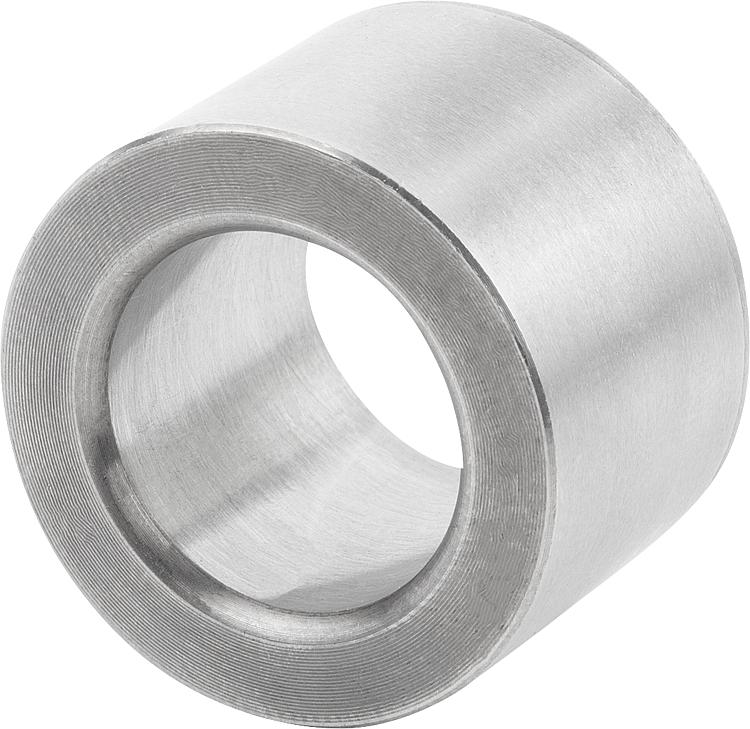

Zentrierbuchsen Edelstahl

zurück

Produkte
- Produktübersicht
  - Positionierelemente, Anschlagelemente, Auflageelemente
    - Positionier- und Spannsysteme
      - Zentrierbuchsen Edelstahl

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:

Edelstahl 1.4548.

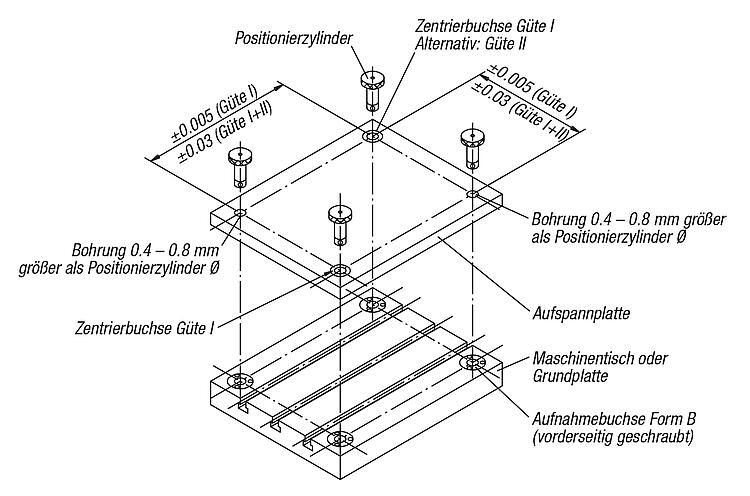

Ausführung:gehärtet min. 40 HRC, blank.Hinweis:Bei einer Achsabstandstoleranz von ±0,005 mm und der Verwendung von 2 Zentrierbuchsen Güte I ist eine Aufspannwiederholgenauigkeit innerhalb von ±0,013 mm möglich.
Bei einer Achsabstandstoleranz von ±0,03 mm und der Verwendung von je einer Zentrierbuchse Güte I und Güte II ist eine Aufspannwiederholgenauigkeit innerhalb von ±0,04 mm möglich.
Die Zentrierbuchsen werden mit leichtem Druck in die Aufnahmebohrungen der Aufspannplatten eingepresst.
Weitere Hinweise siehe allgemeine Information.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt B0213 Zentrierbuchsen Edelstahl

374 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Ausführung 1	T=Toleranz	D	D1	L	Aufnahmebohrung für Zentrierbuchse Ø +0,010	Preis
B0213.113013	Güte I	+0,005 - +0,018	13	19,04	13	19,016	25,75 €
B0213.113020	Güte I	+0,005 - +0,018	13	19,04	20	19,016	27,43 €
B0213.116020	Güte I	+0,005 - +0,018	16	25,042	20	25,016	27,43 €
B0213.116025	Güte I	+0,005 - +0,018	16	25,042	25	25,016	29,13 €
B0213.120020	Güte I	+0,005 - +0,018	20	35,042	20	35,018	28,95 €
B0213.120025	Güte I	+0,005 - +0,018	20	35,042	25	35,018	31,78 €
B0213.125020	Güte I	+0,005 - +0,018	25	35,042	20	35,018	30,48 €
B0213.125025	Güte I	+0,005 - +0,018	25	35,042	25	35,018	34,41 €
B0213.130020	Güte I	+0,005 - +0,018	30	45,042	20	45,018	42,91 €
B0213.130025	Güte I	+0,005 - +0,018	30	45,042	25	45,018	44,06 €
B0213.135020	Güte I	+0,005 - +0,018	35	45,042	20	45,018	42,91 €
B0213.135025	Güte I	+0,005 - +0,018	35	45,042	25	45,018	44,06 €
B0213.135040	Güte I	+0,005 - +0,018	35	45,042	40	45,018	46,31 €
B0213.135050	Güte I	+0,005 - +0,018	35	45,042	50	45,018	48,16 €
B0213.150020	Güte I	+0,005 - +0,018	50	63,546	20	63,521	83,16 €
B0213.150025	Güte I	+0,005 - +0,018	50	63,546	25	63,521	89,23 €
B0213.150040	Güte I	+0,005 - +0,018	50	63,546	40	63,521	97,71 €
B0213.150050	Güte I	+0,005 - +0,018	50	63,546	50	63,521	105,21 €
B0213.213013	Güte II	+0,025 - +0,050	13	19,04	13	19,016	70,14 €
B0213.213020	Güte II	+0,025 - +0,050	13	19,04	20	19,016	27,43 €
B0213.216020	Güte II	+0,025 - +0,050	16	25,042	20	25,016	27,43 €
B0213.216025	Güte II	+0,025 - +0,050	16	25,042	25	25,016	29,13 €
B0213.220020	Güte II	+0,025 - +0,050	20	35,042	20	35,018	27,43 €
B0213.220025	Güte II	+0,025 - +0,050	20	35,042	25	35,018	31,78 €
B0213.225020	Güte II	+0,025 - +0,050	25	35,042	20	35,018	30,48 €
B0213.225025	Güte II	+0,025 - +0,050	25	35,042	25	35,018	31,78 €
B0213.230020	Güte II	+0,025 - +0,050	30	45,042	20	45,018	42,91 €
B0213.230025	Güte II	+0,025 - +0,050	30	45,042	25	45,018	44,06 €
B0213.235020	Güte II	+0,025 - +0,050	35	45,042	20	45,018	42,91 €
B0213.235025	Güte II	+0,025 - +0,050	35	45,042	25	45,018	44,06 €
B0213.235040	Güte II	+0,025 - +0,050	35	45,042	40	45,018	46,31 €
B0213.235050	Güte II	+0,025 - +0,050	35	45,042	50	45,018	52,59 €
B0213.250020	Güte II	+0,025 - +0,050	50	63,546	20	63,521	83,16 €
B0213.250025	Güte II	+0,025 - +0,050	50	63,546	25	63,521	89,23 €
B0213.250040	Güte II	+0,025 - +0,050	50	63,546	40	63,521	97,71 €
B0213.250050	Güte II	+0,025 - +0,050	50	63,546	50	63,521	105,21 €
