B0136Gewindeeinsätze Vollkörper |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|

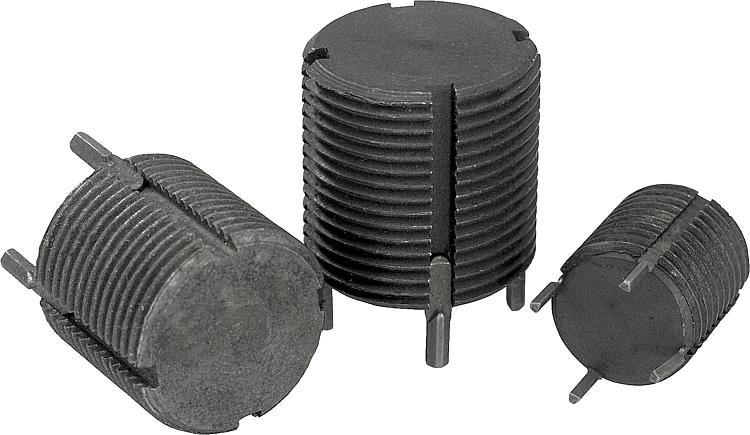

BeschreibungWerkstoff:Gewindeeinsatz Stahl.Ausführung:passiviert.Hinweis:Gewindeeinsätze ermöglichen die Wiederverwendung bzw. Reparatur von beschädigten, ausgerissenen und festgefressenen Gewindebohrungen. Somit ist auch die Ausschussrückgewinnung von hochwertigen Produkten möglich.
Gewindeeinsätze eignen sich für den Einsatz in unterschiedlichen Werkstoffen, auch für Leichtmetalle und Gussteile.
Zul. Maßabweichungen: Bei den aufgeführten Gewinden gilt die Toleranzklasse mittel,
d.h. 6g für Bolzengewinde.
Restliche Maße ±0,25 mm.
Vollkörper-Gewindeeinsätze werden dann verwendet, wenn in Werkstücken zu groß gebohrte Gewindelöcher oder nicht eingehaltene Bohrabstände wieder neu gefertigt werden sollen.
Technischer Hinweis siehe Bedienungsanleitung für Gewindeeinsätze.Vorteile:- Leichter und schneller Einbau.

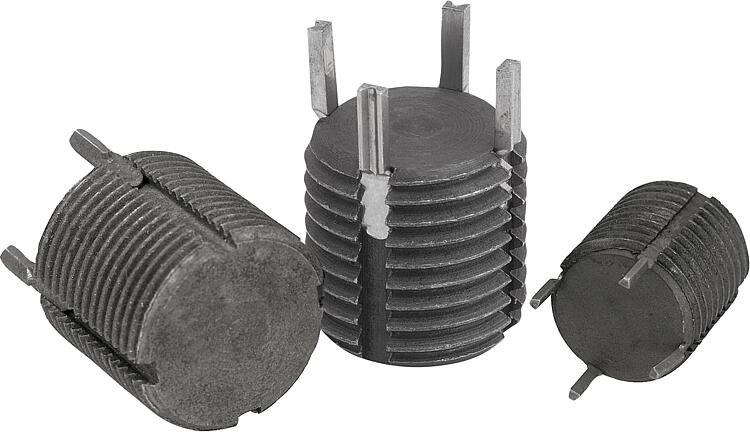

- Der Einsatz wird mit Keilen fixiert, so dass ein Verdrehen aufgrund von Verwindungen oder Vibrationen verhindert wird.
- Außer dem Einbauwerkzeug sind keine weiteren Sonderwerkzeuge erforderlich.Zeichnungshinweis: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

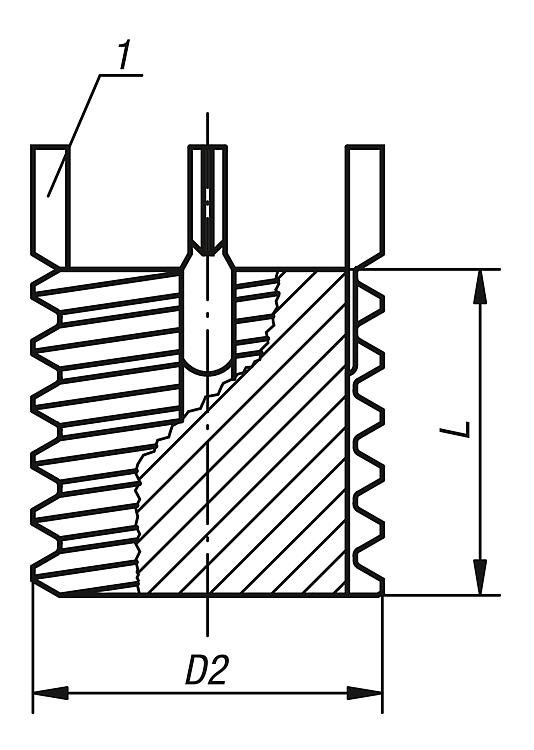

| Bestellnummer | D2
Außengewinde | L
Länge | Einbau
Bohrer Ø | Einbau
Senk Ø
+0,25 | Einbau
Gewinde-
bohrer | Einbau
Mindest-
Gewindetiefe | Ausbau
Bohrer
Ø | Ausbau
Bohrtiefe | Bestellnummer
Einbauwerkzeuge | CAD | Zub. | Preis | Bestellen |
|---|
| B0136.08 | M8 | 8 | 6,9 | 8,3 | M8 | 9,5 | 5,5 | 4 | B0137.808 |  |  | 12,56 € | | | B0136.10X125 | M10x1,25 | 10 | 8,8 | 10,3 | M10x1,25 | 12,5 | 7,5 | 4,8 | B0137.810 | | | 13,24 € | | | B0136.12X125 | M12x1,25 | 12 | 10,8 | 12,3 | M12x1,25 | 14,5 | 9,5 | 4,8 | B0137.812 | | | 13,92 € | | | B0136.14X15 | M14x1,5 | 14 | 12,8 | 14,3 | M14x1,5 | 16,5 | 11,5 | 4,8 | B0137.814 | | | 19,02 € | | | B0136.16X15 | M16x1,5 | 16 | 14,8 | 16,3 | M16x1,5 | 18,5 | 13,5 | 4,8 | B0137.816 | | | 20,13 € | | | B0136.18X15 | M18x1,5 | 18 | 16,8 | 18,3 | M18x1,5 | 20,5 | 15,5 | 4,8 | B0137.818 | | | 21,67 € | | | B0136.20X15 | M20x1,5 | 20 | 18,8 | 20,3 | M20x1,5 | 22,5 | 17,5 | 4,8 | B0137.820 | | | 24,17 € | | | B0136.22X15 | M22x1,5 | 22 | 20,7 | 22,3 | M22x1,5 | 24,5 | 17,8 | 6,4 | B0137.822 | | | 27,54 € | | | B0136.24X15 | M24x1,5 | 24 | 22,5 | 24,3 | M24x1,5 | 26,5 | 19,8 | 6,4 | B0137.824 | | | 35,02 € | | | B0136.30X2 | M30x2 | 30 | 28 | 30,3 | M30x2 | 34,5 | 25,8 | 6,4 | B0137.830 | | | 37,04 € | |
