B0262

Exzenterhebel Stahl mit Innengewinde und Außengewinde,...

Produkte
- Produktübersicht
  - Klemmhebel, Spannhebel, Exzenterhebel
    - Exzenterhebel
      - Exzenterhebel Stahl mit Innengewinde und Außengewinde, Kunststoffdruckscheibe und Stiftschraube Stahl

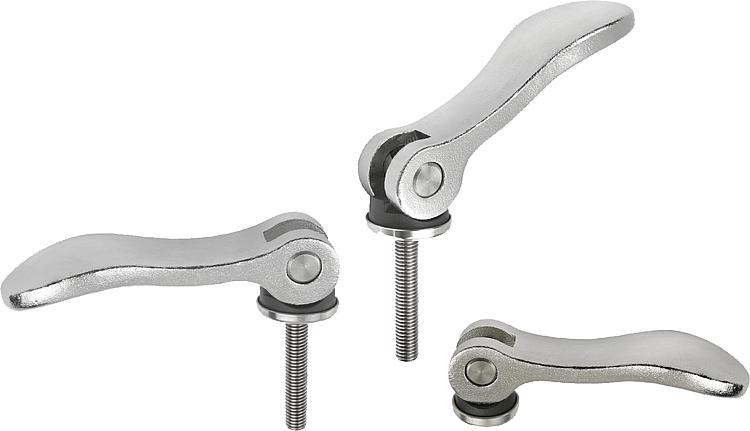

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:

Griffhebel Stahl 1.0401.
Druckscheibe aus Kunststoff PA 66 GF 35-X glasfaserverstärkt.
Achsbolzen Edelstahl 1.4305 (entspricht AISI 303).
Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8.

Ausführung:Griffhebel, Stiftschraube und Scheibe blau passiviert.
Druckscheibe schwarz.
Achsbolzen blank.Hinweis:Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation).Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt B0262 Exzenterhebel Stahl mit Innengewinde und Außengewinde, Kunststoffdruckscheibe und Stiftschraube Stahl

157 kB

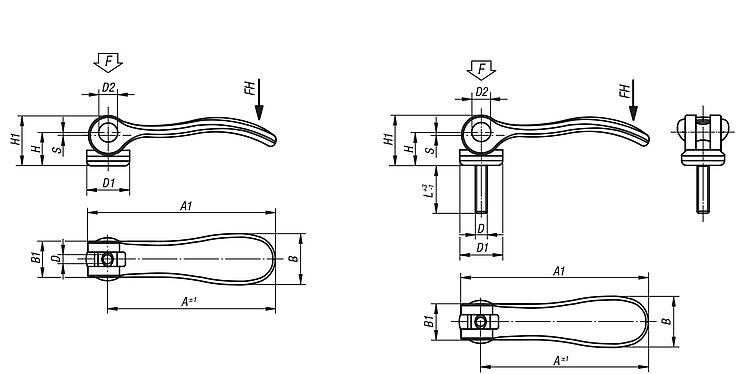

Zeichnungen (Gesamtübersicht)

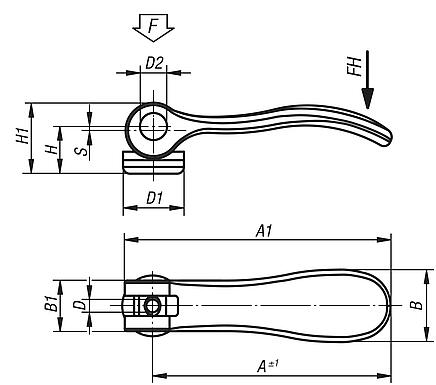

Exzenterhebel Stahl mit Innengewinde, Kunststoffdruckscheibe

mehr Info

Zeichnungen

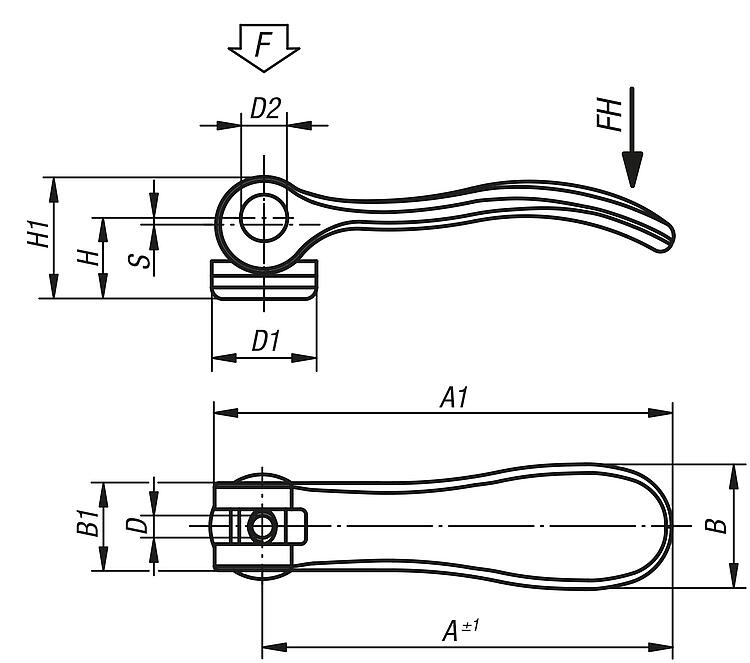

Exzenterhebel Stahl mit Innengewinde, Kunststoffdruckscheibe

Artikelauswahl/-filter

Bestellnummer	D	D1	D2	B	B1	H	H1	A	A1	Hub S	Spannkraft F kN	Handkraft FH N	Preis
B0262.1502205	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	8,13 €
B0262.1502206	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	8,13 €
B0262.2502208	M8	27,1	11	33,2	24	18	28,5	96	108	1,5	8	350	14,29 €

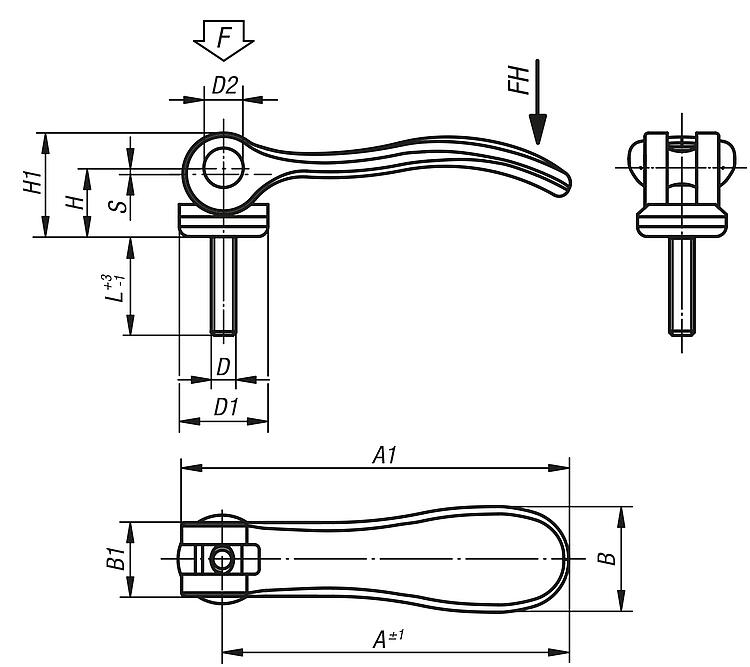

Exzenterhebel Stahl mit Außengewinde, Kunststoffdruckscheibe und Stiftschraube Stahl

mehr Info

Zeichnungen

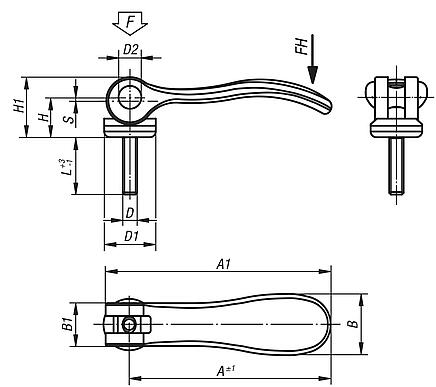

Exzenterhebel Stahl mit Außengewinde, Kunststoffdruckscheibe und Stiftschraube Stahl

Artikelauswahl/-filter

Bestellnummer	Größe	D	D1	D2	B	B1	H	H1	A	A1	L	Spannkraft F kN	Handkraft FH N	Hub S	Preis
B0262.1502205X20	1	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	20	4	120	1,2	9,73 €
B0262.1502205X30	1	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	30	4	120	1,2	9,73 €
B0262.1502205X40	1	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	40	4	120	1,2	9,98 €
B0262.1502205X50	1	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	50	4	120	1,2	9,98 €
B0262.1502206X20	1	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	20	4	120	1,2	9,73 €
B0262.1502206X30	1	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	30	4	120	1,2	9,73 €
B0262.1502206X40	1	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	40	4	120	1,2	9,98 €
B0262.1502206X50	1	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	50	4	120	1,2	9,98 €
B0262.2502208X25	2	M8	27,1	11	33,2	24	18	28,5	96	108	25	8	350	1,5	15,97 €
B0262.2502208X30	2	M8	27,1	11	33,2	24	18	28,5	96	108	30	8	350	1,5	15,97 €
B0262.2502208X40	2	M8	27,1	11	33,2	24	18	28,5	96	108	40	8	350	1,5	17,08 €
B0262.2502208X50	2	M8	27,1	11	33,2	24	18	28,5	96	108	50	8	350	1,5	17,08 €
B0262.2502210X25	2	M10	27,1	11	33,2	24	18	28,5	96	108	25	8	350	1,5	15,97 €
B0262.2502210X30	2	M10	27,1	11	33,2	24	18	28,5	96	108	30	8	350	1,5	15,97 €
B0262.2502210X40	2	M10	27,1	11	33,2	24	18	28,5	96	108	40	8	350	1,5	17,08 €
B0262.2502210X50	2	M10	27,1	11	33,2	24	18	28,5	96	108	50	8	350	1,5	17,08 €
