B0565

Exzenterhebel Kunststoff mit Innen- und Außengewinde,...

zurück

Produkte
- Produktübersicht
  - Klemmhebel, Spannhebel, Exzenterhebel
    - Exzenterhebel
      - Exzenterhebel Kunststoff mit Innen- und Außengewinde, Kunststoffdruckscheibe und Stiftschraube Stahl oder Edelstahl

Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern

BeschreibungProduktbeschreibung:Der Exzenterhebel hat eine technisch optimierte Druckscheibe aus Kunststoff.
Die Druckscheibe besteht aus einem speziellen Hochleistungskunststoff, dieser garantiert eine sehr gute Verschleiß- und Kriechfestigkeit. Werkstoff:

Griffhebel aus Kunststoff PA 6.6 glasfaserverstärkt.
Druckscheibe aus Hochleistungsthermoplast, kohlefaserverstärkt.
Achsbolzen Edelstahl 1.4305.
Stiftschraube Stahl, Festigkeitsklasse 5.8 oder Edelstahl 1.4305.

Ausführung:Griffhebel schwarz oder verkehrsrot RAL3020.
Druckscheibe schwarz.
Achsbolzen blank.
Stiftschraube blau passiviert oder Edelstahl blank.Hinweis:Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation).Zubehör:Bei leicht gekrümmten Auflageflächen kann optional eine Scheibe aus Edelstahl B0570 mitbestellt werden.
Diese kann als Unterlegscheibe zwischen Druckscheibe und Auflagefläche eingebaut werden.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt B0565 Exzenterhebel Kunststoff mit Innen- und Außengewinde, Kunststoffdruckscheibe und Stiftschraube Stahl oder Edelstahl

214 kB

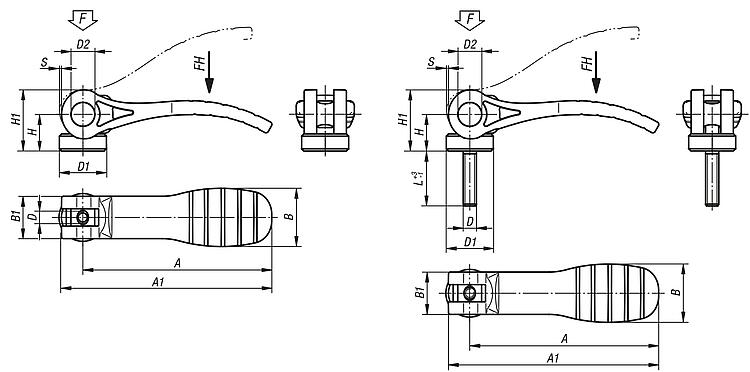

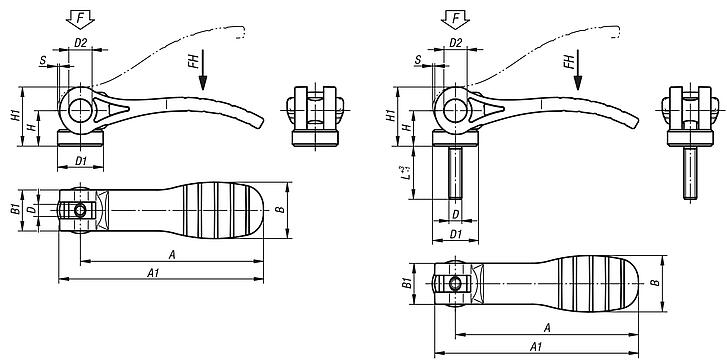

Zeichnungen (Gesamtübersicht)

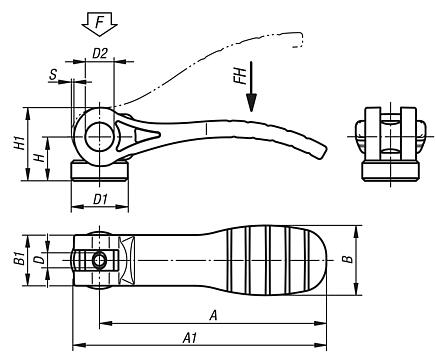

Exzenterhebel Kunststoff mit Innengewinde, Kunststoffdruckscheibe

mehr Info

Zeichnungen

Exzenterhebel Kunststoff mit Innengewinde, Kunststoffdruckscheibe

Artikelauswahl/-filter

Bestellnummer	Material Komponente	Farbe Grundkörper	D	D1	D2	B	B1	H	H1	A	A1	Hub S	Spannkraft F kN	Handkraft FH N	Preis
B0565.1521105	Stahl	schwarz	M5	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125	5,18 €
B0565.1521106	Stahl	schwarz	M6	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125	5,18 €
B0565.2521108	Stahl	schwarz	M8	25	11	33	24,2	16,3	27,9	100	110	1,5	5	170	6,08 €
B0565.1531105	Edelstahl	schwarz	M5	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125	7,83 €
B0565.1531106	Edelstahl	schwarz	M6	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125	7,83 €
B0565.2531108	Edelstahl	schwarz	M8	25	11	33	24,2	16,3	27,9	100	110	1,5	5	170	9,11 €
B0565.15218405	Stahl	verkehrsrot RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125	5,18 €
B0565.15218406	Stahl	verkehrsrot RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125	5,18 €
B0565.25218408	Stahl	verkehrsrot RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	1,5	5	170	6,08 €
B0565.15318405	Edelstahl	verkehrsrot RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125	7,83 €
B0565.15318406	Edelstahl	verkehrsrot RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125	7,83 €
B0565.25318408	Edelstahl	verkehrsrot RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	1,5	5	170	9,11 €

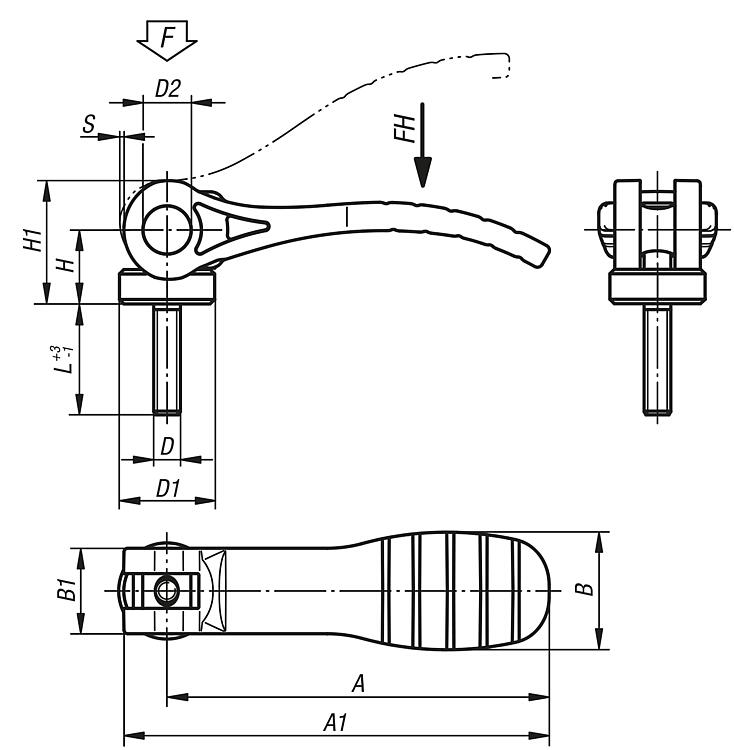

Exzenterhebel Kunststoff mit Außengewinde, Kunststoffdruckscheibe und Stiftschraube Stahl oder Edelstahl

mehr Info

Zeichnungen

Exzenterhebel Kunststoff mit Außengewinde, Kunststoffdruckscheibe und Stiftschraube Stahl oder Edelstahl

Artikelauswahl/-filter

Bestellnummer	Material Komponente	Farbe Grundkörper	D	D1	D2	B	B1	H	H1	A	A1	L	Hub S	Spannkraft F kN	Handkraft FH N	Preis
B0565.1521105X20	Stahl	schwarz	M5	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	5,56 €
B0565.1521105X30	Stahl	schwarz	M5	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	5,56 €
B0565.1521105X40	Stahl	schwarz	M5	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	5,91 €
B0565.1521105X50	Stahl	schwarz	M5	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	5,91 €
B0565.1521106X20	Stahl	schwarz	M6	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	5,56 €
B0565.1521106X30	Stahl	schwarz	M6	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	5,56 €
B0565.1521106X40	Stahl	schwarz	M6	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	5,91 €
B0565.1521106X50	Stahl	schwarz	M6	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	5,91 €
B0565.2521108X25	Stahl	schwarz	M8	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	6,50 €
B0565.2521108X30	Stahl	schwarz	M8	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	6,50 €
B0565.2521108X40	Stahl	schwarz	M8	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	6,96 €
B0565.2521108X50	Stahl	schwarz	M8	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	6,96 €
B0565.2521110X25	Stahl	schwarz	M10	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	6,50 €
B0565.2521110X30	Stahl	schwarz	M10	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	6,50 €
B0565.2521110X40	Stahl	schwarz	M10	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	6,96 €
B0565.2521110X50	Stahl	schwarz	M10	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	6,96 €
B0565.1531105X20	Edelstahl	schwarz	M5	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	8,33 €
B0565.1531105X30	Edelstahl	schwarz	M5	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	8,33 €
B0565.1531105X40	Edelstahl	schwarz	M5	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	8,90 €
B0565.1531105X50	Edelstahl	schwarz	M5	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	8,90 €
B0565.1531106X20	Edelstahl	schwarz	M6	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	8,33 €
B0565.1531106X30	Edelstahl	schwarz	M6	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	8,33 €
B0565.1531106X40	Edelstahl	schwarz	M6	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	8,90 €
B0565.1531106X50	Edelstahl	schwarz	M6	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	8,90 €
B0565.2531108X25	Edelstahl	schwarz	M8	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	9,75 €
B0565.2531108X30	Edelstahl	schwarz	M8	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	9,75 €
B0565.2531108X40	Edelstahl	schwarz	M8	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	10,43 €
B0565.2531108X50	Edelstahl	schwarz	M8	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	10,43 €
B0565.2531110X25	Edelstahl	schwarz	M10	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	9,75 €
B0565.2531110X30	Edelstahl	schwarz	M10	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	9,75 €
B0565.2531110X40	Edelstahl	schwarz	M10	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	10,43 €
B0565.2531110X50	Edelstahl	schwarz	M10	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	10,43 €
B0565.15218405X20	Stahl	verkehrsrot RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	5,56 €
B0565.15218405X30	Stahl	verkehrsrot RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	5,56 €
B0565.15218405X40	Stahl	verkehrsrot RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	5,91 €
B0565.15218405X50	Stahl	verkehrsrot RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	5,91 €
B0565.15218406X20	Stahl	verkehrsrot RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	5,56 €
B0565.15218406X30	Stahl	verkehrsrot RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	5,56 €
B0565.15218406X40	Stahl	verkehrsrot RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	5,91 €
B0565.15218406X50	Stahl	verkehrsrot RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	5,91 €
B0565.25218408X25	Stahl	verkehrsrot RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	6,50 €
B0565.25218408X30	Stahl	verkehrsrot RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	6,50 €
B0565.25218408X40	Stahl	verkehrsrot RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	6,96 €
B0565.25218408X50	Stahl	verkehrsrot RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	6,96 €
B0565.25218410X25	Stahl	verkehrsrot RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	6,50 €
B0565.25218410X30	Stahl	verkehrsrot RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	6,50 €
B0565.25218410X40	Stahl	verkehrsrot RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	6,96 €
B0565.25218410X50	Stahl	verkehrsrot RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	6,96 €
B0565.15318405X20	Edelstahl	verkehrsrot RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	8,33 €
B0565.15318405X30	Edelstahl	verkehrsrot RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	8,33 €
B0565.15318405X40	Edelstahl	verkehrsrot RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	8,90 €
B0565.15318405X50	Edelstahl	verkehrsrot RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	8,90 €
B0565.15318406X20	Edelstahl	verkehrsrot RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	8,33 €
B0565.15318406X30	Edelstahl	verkehrsrot RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	8,33 €
B0565.15318406X40	Edelstahl	verkehrsrot RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	8,90 €
B0565.15318406X50	Edelstahl	verkehrsrot RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	8,90 €
B0565.25318408X25	Edelstahl	verkehrsrot RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	9,75 €
B0565.25318408X30	Edelstahl	verkehrsrot RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	9,75 €
B0565.25318408X40	Edelstahl	verkehrsrot RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	10,43 €
B0565.25318408X50	Edelstahl	verkehrsrot RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	10,43 €
B0565.25318410X25	Edelstahl	verkehrsrot RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	9,75 €
B0565.25318410X30	Edelstahl	verkehrsrot RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	9,75 €
B0565.25318410X40	Edelstahl	verkehrsrot RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	10,43 €
B0565.25318410X50	Edelstahl	verkehrsrot RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	10,43 €
