B0635

Schnellspanner vertikal mit Sicherheitsverriegelung mit...

zurück

Produkte
- Produktübersicht
  - Schnellspanner, Bügelspanner, Schubstangenspanner
    - Schnellspanner, Bügelspanner, Schubstangenspanner
      - Schnellspanner vertikal mit Sicherheitsverriegelung mit waagrechtem Fuß und verstellbarer Andruckspindel

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl.Ausführung:verzinkt und passiviert.
Kunststoffgriff ölbeständig.Hinweis:Mit Sicherheitsverriegelung für Spannstellung und geöffnete Stellung. Sicherheits-Spannstück mit Fingerschutz. Verliersicherung für die Andrückschraube am Spannarm-Ende.
Der Öffnungswinkel von Haltearm und Griff kann durch Einpressen eines Anschlagstiftes (Anschlagposition 2) verkleinert werden.

Andruckspindel mit Neoprendruckstück.Zubehör:B0655
B0656
B0657
B0658
B0661
B0662

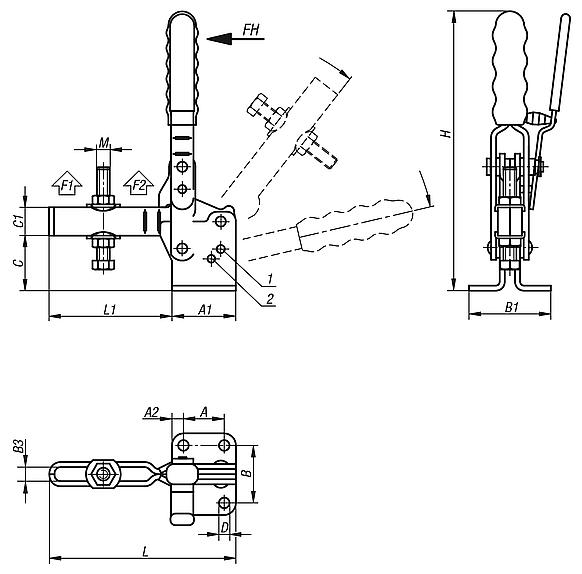

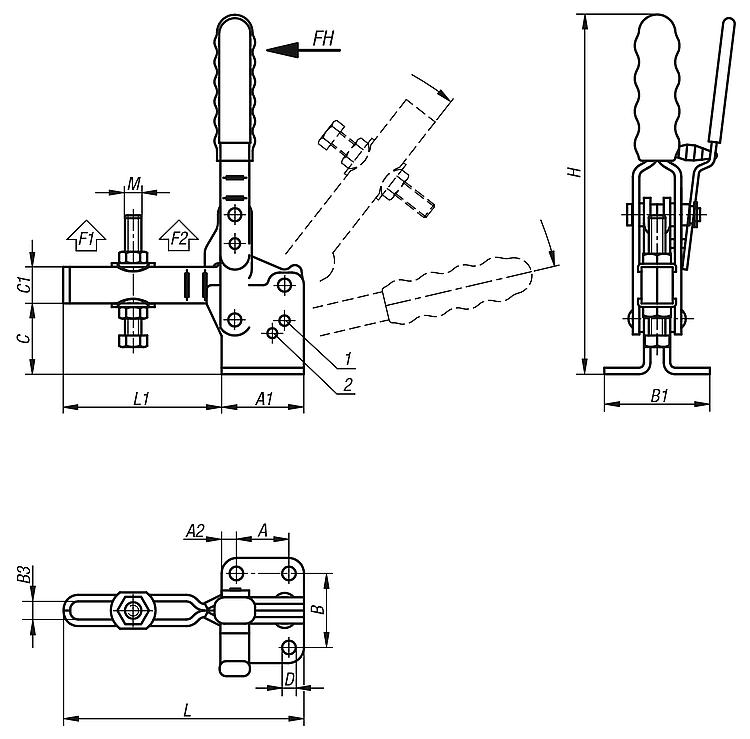

B0663Zeichnungshinweis:

1) Anschlagstift Position 1
2) Anschlagstift Position 2

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt B0635 Schnellspanner vertikal mit Sicherheitsverriegelung mit waagrechtem Fuß und verstellbarer Andruckspindel

216 kB

Zeichnungen

Artikelübersicht (komprimiert)

Artikelauswahl/-filter

Bestellnummer	Öffnungswinkel Haltearm Position 1	Öffnungswinkel Haltearm Position 2	Öffnungswinkel Griff Position 1	Öffnungswinkel Griff Position 2	Bestellnummer Befestigungswinkel	CAD	Zub.	Preis	Bestellen
B0635.0250	95°	125°	70°	85°	B0663.04			84,82 €
B0635.0350	90°	120°	70°	80°	B0663.06			99,79 €

Bestellnummer	A	A1	A2	B	B1	B3	C	C1	D	H	L	L1	M	Handkraft FH N	Haltekraft F1 N	Haltekraft F2 N	CAD	Zub.	Preis	Bestellen
B0635.0250	19	35	8	32	47	8,8	32	17,5	7,1	175	110	75	M8x60	190	1000	2800			84,82 €
B0635.0350	32	50	9	45	64	10,6	43	22	8,3	220	146	95	M10x80	230	2200	4500			99,79 €
