B0374Stellfüße im Hygienic DESIGN |
zurück |
|
|
BeschreibungWerkstoff:Fußteller und Gewindespindel Edelstahl 1.4301 (enspricht AISI 304).
Gummiauflage (NBR) 85 Shore +/-5, FDA geprüft.
Gummi-Dichtung Silikon, FDA geprüft.Ausführung:Fußteller hochglanzpoliert.
Gewindespindel blank.
Gummiauflage schwarz.
Gummi-Dichtung blau.Hinweis:Zertifiziert nach 3-A Sanitary Standard.
Die hohe Oberflächengüte und die 2-fache Abdichtung des Gewindeganges und Sonderdichtung am Spindelgelenk des Maschinenstellfußes, verhindert das Anhaften von Schmutz und reduziert Reinigungszeiten auf ein Minimum.
Der Maschinenfuß wird mit 3-A Logo geliefert.Anwendung:Der Maschinenfuß ist im speziellen für Maschinen, Anlagen und Apparate in der Lebensmittelindustrie, Brauerei, Molkerei, Getränke- sowie Pharmaindustrie geeignet.Zubehör:Gewindeabdeckung B0522.Zeichnungshinweis:Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

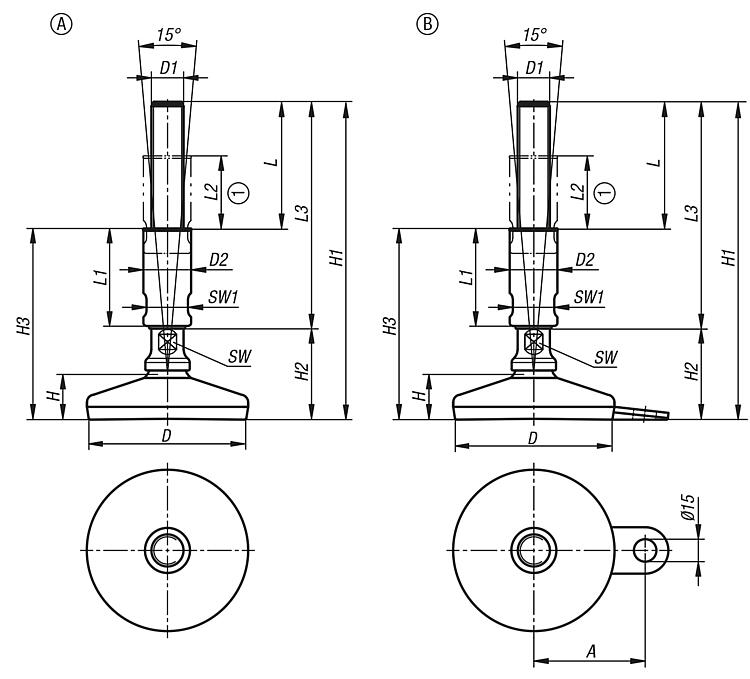

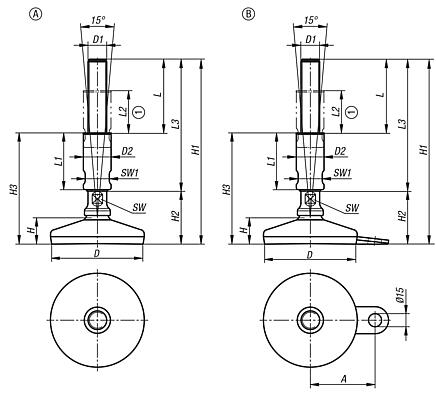

Zeichnungen (Gesamtübersicht) |

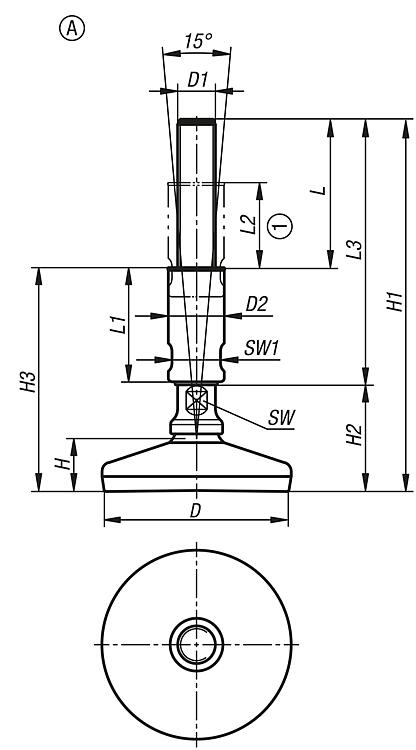

Stellfüße im Hygienic DESIGN, Form A |
mehr Info |
| Bestellnummer | Form | D | D1 | D2 | H | H1 | H2 | H3 | L | L1 | L2 | L3 | SW | SW1 | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0374.106012X140 | A | 60 | M12 | 24 | 23 | 191 | 51 | 112 | 79 | 60 | 45 | 140 | 13 | 20 | 10 |  | | 61,64 € | | | B0374.106012X190 | A | 60 | M12 | 24 | 23 | 241 | 51 | 137 | 104 | 85 | 70 | 190 | 13 | 20 | 10 | | | 74,53 € | | | B0374.106016X140 | A | 60 | M16 | 24 | 23 | 191 | 51 | 112 | 79 | 60 | 45 | 140 | 13 | 20 | 10 | | | 61,64 € | | | B0374.106016X190 | A | 60 | M16 | 24 | 23 | 241 | 51 | 137 | 104 | 85 | 70 | 190 | 13 | 20 | 10 | | | 74,68 € | | | B0374.108016X140 | A | 80 | M16 | 24 | 25 | 193 | 53 | 114 | 79 | 60 | 45 | 140 | 13 | 20 | 20 | | | 64,05 € | | | B0374.108016X190 | A | 80 | M16 | 24 | 25 | 243 | 53 | 139 | 104 | 85 | 70 | 190 | 13 | 20 | 20 | | | 76,89 € | | | B0374.108020X140 | A | 80 | M20 | 30 | 25 | 193 | 53 | 114 | 79 | 60 | 45 | 140 | 17 | 26 | 20 | | | 67,25 € | | | B0374.108020X190 | A | 80 | M20 | 30 | 25 | 243 | 53 | 139 | 104 | 85 | 70 | 190 | 17 | 26 | 20 | | | 77,58 € | | | B0374.108024X140 | A | 80 | M24 | 35 | 25 | 193 | 53 | 114 | 79 | 60 | 45 | 140 | 20 | 30 | 20 | | | 73,12 € | | | B0374.108024X190 | A | 80 | M24 | 35 | 25 | 243 | 53 | 139 | 104 | 85 | 70 | 190 | 20 | 30 | 20 | | | 82,88 € | | | B0374.110016X140 | A | 100 | M16 | 24 | 28 | 196 | 56 | 117 | 79 | 60 | 45 | 140 | 13 | 20 | 25 | | | 67,13 € | | | B0374.110016X190 | A | 100 | M16 | 24 | 28 | 246 | 56 | 142 | 104 | 85 | 70 | 190 | 13 | 20 | 25 | | | 79,95 € | | | B0374.110020X140 | A | 100 | M20 | 30 | 28 | 196 | 56 | 117 | 79 | 60 | 45 | 140 | 17 | 26 | 25 | | | 70,32 € | | | B0374.110020X190 | A | 100 | M20 | 30 | 28 | 246 | 56 | 142 | 104 | 85 | 70 | 190 | 17 | 26 | 25 | | | 80,66 € | | | B0374.110024X140 | A | 100 | M24 | 35 | 28 | 196 | 56 | 117 | 79 | 60 | 45 | 140 | 20 | 30 | 25 | | | 76,18 € | | | B0374.110024X190 | A | 100 | M24 | 35 | 28 | 246 | 56 | 142 | 104 | 85 | 70 | 190 | 20 | 30 | 25 | | | 85,95 € | | | B0374.112016X140 | A | 120 | M16 | 24 | 32 | 200 | 60 | 121 | 79 | 60 | 45 | 140 | 13 | 20 | 30 | | | 76,04 € | | | B0374.112016X190 | A | 120 | M16 | 24 | 32 | 250 | 60 | 146 | 104 | 85 | 70 | 190 | 13 | 20 | 30 | | | 88,88 € | | | B0374.112020X140 | A | 120 | M20 | 30 | 32 | 200 | 60 | 121 | 79 | 60 | 45 | 140 | 17 | 26 | 30 | | | 79,26 € | | | B0374.112020X190 | A | 120 | M20 | 30 | 32 | 250 | 60 | 146 | 104 | 85 | 70 | 190 | 17 | 26 | 30 | | | 89,59 € | | | B0374.112024X140 | A | 120 | M24 | 35 | 32 | 200 | 60 | 121 | 79 | 60 | 45 | 140 | 20 | 30 | 30 | | | 85,12 € | | | B0374.112024X190 | A | 120 | M24 | 35 | 32 | 250 | 60 | 146 | 104 | 85 | 70 | 190 | 20 | 30 | 30 | | | 94,88 € | |
|

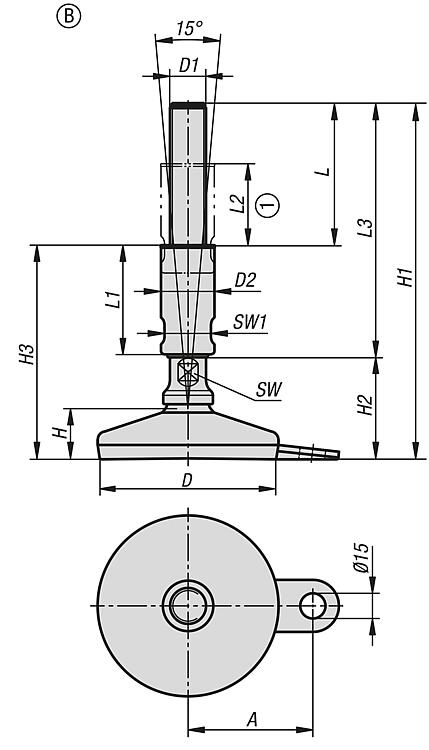

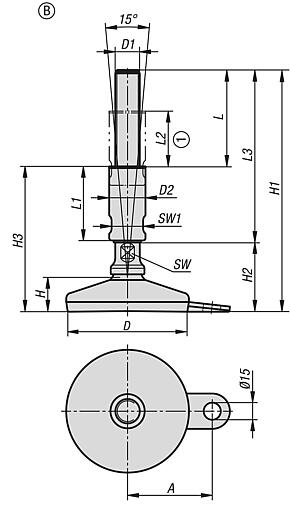

Stellfüße im Hygienic DESIGN, Form B |
mehr Info |
| Bestellnummer | Form | A | D
| D1 | D2 | H | H1 | H2 | H3 | L | L1 | L2 | L3 | SW | SW1 | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0374.206012X140 | B | 45 | 60 | M12 | 24 | 23 | 191 | 51 | 112 | 79 | 60 | 45 | 140 | 13 | 20 | 10 | | | 65,34 € | | | B0374.206012X190 | B | 45 | 60 | M12 | 24 | 23 | 241 | 51 | 137 | 104 | 85 | 70 | 190 | 13 | 20 | 10 | | | 78,21 € | | | B0374.206016X140 | B | 45 | 60 | M16 | 24 | 23 | 191 | 51 | 112 | 79 | 60 | 45 | 140 | 13 | 20 | 10 | | | 65,34 € | | | B0374.206016X190 | B | 45 | 60 | M16 | 24 | 23 | 241 | 51 | 137 | 104 | 85 | 70 | 190 | 13 | 20 | 10 | | | 78,35 € | | | B0374.208016X140 | B | 54 | 80 | M16 | 24 | 25 | 193 | 53 | 114 | 79 | 60 | 45 | 140 | 13 | 20 | 20 | |  | 67,13 € | | | B0374.208016X190 | B | 54 | 80 | M16 | 24 | 25 | 243 | 53 | 139 | 104 | 85 | 70 | 190 | 13 | 20 | 20 | | | 79,95 € | | | B0374.208020X140 | B | 54 | 80 | M20 | 30 | 25 | 193 | 53 | 114 | 79 | 60 | 45 | 140 | 17 | 26 | 20 | | | 70,32 € | | | B0374.208020X190 | B | 54 | 80 | M20 | 30 | 25 | 243 | 53 | 139 | 104 | 85 | 70 | 190 | 17 | 26 | 20 | | | 80,66 € | | | B0374.208024X140 | B | 54 | 80 | M24 | 35 | 25 | 193 | 53 | 114 | 79 | 60 | 45 | 140 | 20 | 30 | 20 | | | 76,18 € | | | B0374.208024X190 | B | 54 | 80 | M24 | 35 | 25 | 243 | 53 | 139 | 104 | 85 | 70 | 190 | 20 | 30 | 20 | | | 85,95 € | | | B0374.210016X140 | B | 69 | 100 | M16 | 24 | 28 | 196 | 56 | 117 | 79 | 60 | 45 | 140 | 13 | 20 | 25 | | | 71,03 € | | | B0374.210016X190 | B | 69 | 100 | M16 | 24 | 28 | 246 | 56 | 142 | 104 | 85 | 70 | 190 | 13 | 20 | 25 | | | 83,85 € | | | B0374.210020X140 | B | 69 | 100 | M20 | 30 | 28 | 196 | 56 | 117 | 79 | 60 | 45 | 140 | 17 | 26 | 25 | | | 74,22 € | | | B0374.210020X190 | B | 69 | 100 | M20 | 30 | 28 | 246 | 56 | 142 | 104 | 85 | 70 | 190 | 17 | 26 | 25 | | | 84,56 € | | | B0374.210024X140 | B | 69 | 100 | M24 | 35 | 28 | 196 | 56 | 117 | 79 | 60 | 45 | 140 | 20 | 30 | 25 | | | 80,09 € | | | B0374.210024X190 | B | 69 | 100 | M24 | 35 | 28 | 246 | 56 | 142 | 104 | 85 | 70 | 190 | 20 | 30 | 25 | | | 89,85 € | |
|
