BeschreibungWerkstoff:Duroplast PF 31, schwarz.
Buchse bzw. Gewindebolzen Stahl, verzinkt.Ausführung:hochglanzpoliert.Hinweis:Bei den Ausführungen B0297.3205 und B0297.3206 ist die Buchse aus Messing.Auf Anfrage:Weitere Außengewinde, Schraubenlängen und Farben. DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

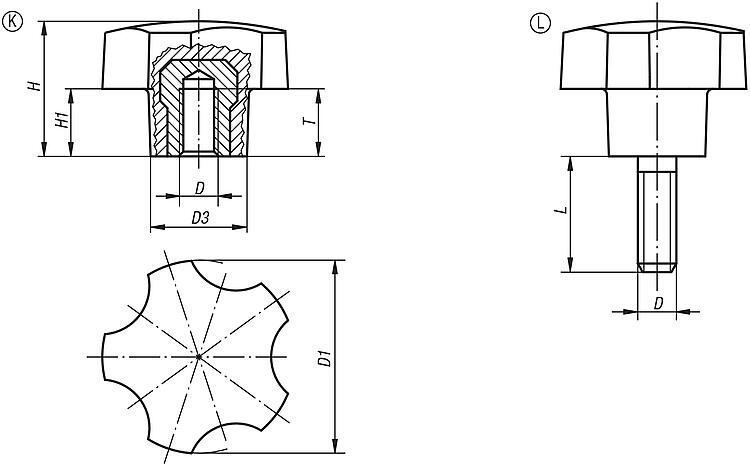

Zeichnungen (Gesamtübersicht) |
Bestellnummer

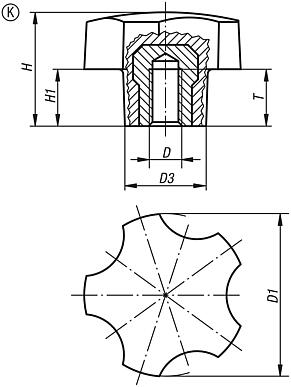

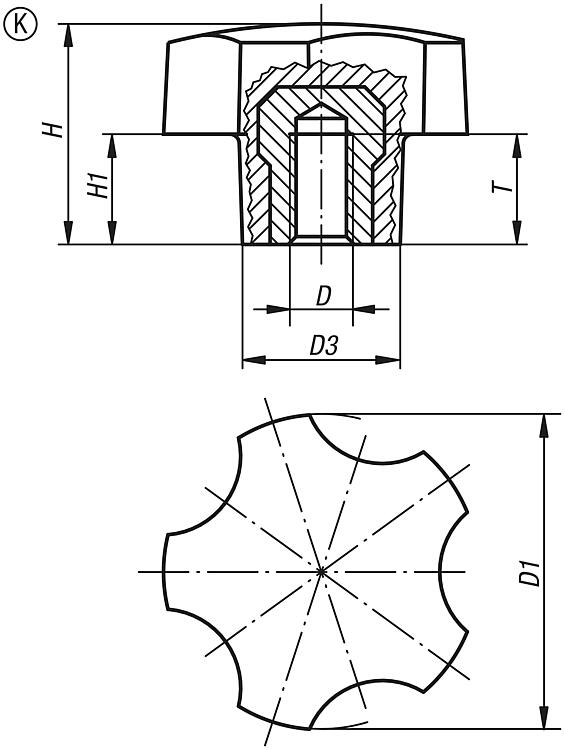

| Form | D | D1 | D3 | H | H1 | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0297.3205 | K | M5 | 32 | 16 | 22,4 | 11,2 | 10 |  | | 1,12 € | | | B0297.3206 | K | M6 | 32 | 16 | 22,4 | 11,2 | 9 | | | 1,12 € | | | B0297.4006 | K | M6 | 40 | 20 | 28 | 14 | 12 | | | 1,30 € | | | B0297.4008 | K | M8 | 40 | 20 | 28 | 14 | 14 | | | 1,30 € | | | B0297.4010 | K | M10 | 40 | 20 | 28 | 14 | 14 | | | 1,30 € | | | B0297.5008 | K | M8 | 50 | 25 | 35 | 17,5 | 14 | | | 1,85 € | | | B0297.5010 | K | M10 | 50 | 25 | 35 | 17,5 | 14 | | | 1,85 € | |
|

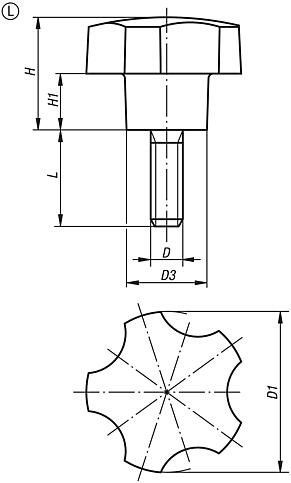

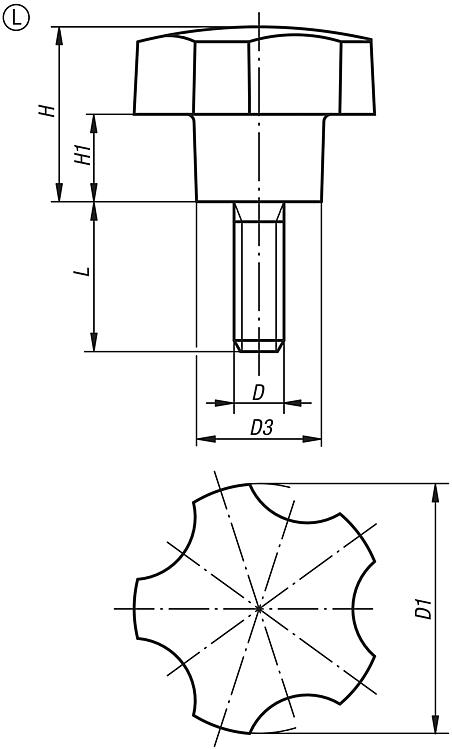

| Bestellnummer | Form | D | D1 | D3 | H | H1 | L | CAD | Zub. | Preis | Bestellen |
|---|
| B0297.3206X12 | L | M6 | 32 | 16 | 22,4 | 11,2 | 12 | | | 1,12 € | | | B0297.3206X18 | L | M6 | 32 | 16 | 22,4 | 11,2 | 18 | | | 1,12 € | | | B0297.3208X16 | L | M8 | 32 | 16 | 22,4 | 11,2 | 16 | | | 1,12 € | | | B0297.3208X24 | L | M8 | 32 | 16 | 22,4 | 11,2 | 24 | | | 1,12 € | | | B0297.4006X18 | L | M6 | 40 | 20 | 28 | 14 | 18 | | | 1,30 € | | | B0297.4008X16 | L | M8 | 40 | 20 | 28 | 14 | 16 | | | 1,30 € | | | B0297.4008X20 | L | M8 | 40 | 20 | 28 | 14 | 20 | | | 1,30 € | | | B0297.4008X24 | L | M8 | 40 | 20 | 28 | 14 | 24 | | | 1,30 € | | | B0297.4010X30 | L | M10 | 40 | 20 | 28 | 14 | 30 | | | 1,62 € | | | B0297.5008X16 | L | M8 | 50 | 25 | 35 | 17,5 | 16 | | | 1,85 € | | | B0297.5008X24 | L | M8 | 50 | 25 | 35 | 17,5 | 24 | | | 1,85 € | | | B0297.5010X20 | L | M10 | 50 | 25 | 35 | 17,5 | 20 | | | 1,85 € | | | B0297.5010X30 | L | M10 | 50 | 25 | 35 | 17,5 | 30 | | | 1,85 € | |
|
