B0233Klemmhebel Zink mit Innengewinde, Stahlteile blau passiviert |
zurück |
|
|
BeschreibungWerkstoff:Griffhebel aus Zinkdruckguss nach DIN EN 12844.
Stahlteile Festigkeitsklasse 5.8.Ausführung:Griffhebel kunststoffbeschichtet oder hochglanzverchromt.
Stahlteile blau passiviert.Auf Anfrage:Weitere Innengewinde, Farben sowie Sonderausführungen.
Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |

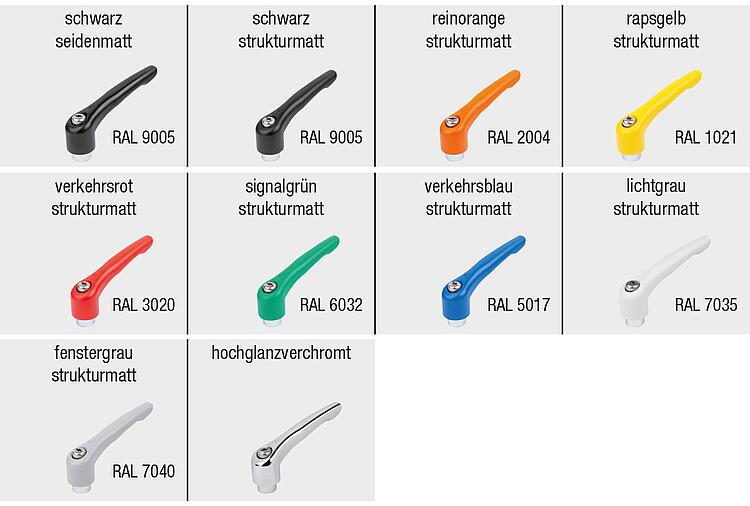

Klemmhebel Zink mit Innengewinde, Stahlteile blau passiviert, seidenmatt |
mehr Info |
| Bestellnummer | Farbe
Grundkörper | Oberfläche
Grundkörper | Größe | X | T | D | D1 | D2 | H | H1 | H2 | H3 | H4 | A | A1 | B | Zähnezahl
| CAD | Zub. | Preis | Bestellen |
|---|
| B0233.0031 | schwarz RAL 9005 | seidenmatt | 0 | M3 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 |  | | 4,33 € | | | B0233.0041 | schwarz RAL 9005 | seidenmatt | 0 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.0051 | schwarz RAL 9005 | seidenmatt | 0 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.1041 | schwarz RAL 9005 | seidenmatt | 1 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.1051 | schwarz RAL 9005 | seidenmatt | 1 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.1061 | schwarz RAL 9005 | seidenmatt | 1 | M6 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.2061 | schwarz RAL 9005 | seidenmatt | 2 | M6 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 5,47 € | | | B0233.2081 | schwarz RAL 9005 | seidenmatt | 2 | M8 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 5,47 € | | | B0233.3081 | schwarz RAL 9005 | seidenmatt | 3 | M8 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 5,98 € | | | B0233.3101 | schwarz RAL 9005 | seidenmatt | 3 | M10 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 5,98 € | | | B0233.4101 | schwarz RAL 9005 | seidenmatt | 4 | M10 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 6,99 € | | | B0233.4121 | schwarz RAL 9005 | seidenmatt | 4 | M12 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 6,99 € | | | B0233.5121 | schwarz RAL 9005 | seidenmatt | 5 | M12 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 8,76 € | | | B0233.5161 | schwarz RAL 9005 | seidenmatt | 5 | M16 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 8,76 € | |
|
Klemmhebel Zink mit Innengewinde, Stahlteile blau passiviert, strukturmatt |
mehr Info |
| Bestellnummer | Farbe
Grundkörper | Oberfläche
Grundkörper | Größe | X | T | D | D1 | D2 | H | H1 | H2 | H3 | H4 | A | A1 | B | Zähnezahl
| CAD | Zub. | Preis | Bestellen |
|---|
| B0233.003181 | schwarz RAL 9005 | strukturmatt | 0 | M3 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.003182 | reinorange RAL 2004 | strukturmatt | 0 | M3 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.003183 | rapsgelb RAL 1021 | strukturmatt | 0 | M3 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.003184 | verkehrsrot RAL 3020 | strukturmatt | 0 | M3 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.003185 | signalgrün RAL 6032 | strukturmatt | 0 | M3 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.003186 | verkehrsblau RAL 5017 | strukturmatt | 0 | M3 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.003187 | lichtgrau RAL 7035 | strukturmatt | 0 | M3 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.003188 | fenstergrau RAL 7040 | strukturmatt | 0 | M3 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.004181 | schwarz RAL 9005 | strukturmatt | 0 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.004182 | reinorange RAL 2004 | strukturmatt | 0 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.004183 | rapsgelb RAL 1021 | strukturmatt | 0 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.004184 | verkehrsrot RAL 3020 | strukturmatt | 0 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.004185 | signalgrün RAL 6032 | strukturmatt | 0 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.004186 | verkehrsblau RAL 5017 | strukturmatt | 0 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.004187 | lichtgrau RAL 7035 | strukturmatt | 0 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.004188 | fenstergrau RAL 7040 | strukturmatt | 0 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.005181 | schwarz RAL 9005 | strukturmatt | 0 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.005182 | reinorange RAL 2004 | strukturmatt | 0 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.005183 | rapsgelb RAL 1021 | strukturmatt | 0 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.005184 | verkehrsrot RAL 3020 | strukturmatt | 0 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.005185 | signalgrün RAL 6032 | strukturmatt | 0 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.005186 | verkehrsblau RAL 5017 | strukturmatt | 0 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.005187 | lichtgrau RAL 7035 | strukturmatt | 0 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.005188 | fenstergrau RAL 7040 | strukturmatt | 0 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 4,33 € | | | B0233.104181 | schwarz RAL 9005 | strukturmatt | 1 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.104182 | reinorange RAL 2004 | strukturmatt | 1 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.104183 | rapsgelb RAL 1021 | strukturmatt | 1 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.104184 | verkehrsrot RAL 3020 | strukturmatt | 1 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.104185 | signalgrün RAL 6032 | strukturmatt | 1 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.104186 | verkehrsblau RAL 5017 | strukturmatt | 1 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.104187 | lichtgrau RAL 7035 | strukturmatt | 1 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.104188 | fenstergrau RAL 7040 | strukturmatt | 1 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.105181 | schwarz RAL 9005 | strukturmatt | 1 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.105182 | reinorange RAL 2004 | strukturmatt | 1 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.105183 | rapsgelb RAL 1021 | strukturmatt | 1 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.105184 | verkehrsrot RAL 3020 | strukturmatt | 1 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.105185 | signalgrün RAL 6032 | strukturmatt | 1 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.105186 | verkehrsblau RAL 5017 | strukturmatt | 1 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.105187 | lichtgrau RAL 7035 | strukturmatt | 1 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.105188 | fenstergrau RAL 7040 | strukturmatt | 1 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.106181 | schwarz RAL 9005 | strukturmatt | 1 | M6 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.106182 | reinorange RAL 2004 | strukturmatt | 1 | M6 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.106183 | rapsgelb RAL 1021 | strukturmatt | 1 | M6 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.106184 | verkehrsrot RAL 3020 | strukturmatt | 1 | M6 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.106185 | signalgrün RAL 6032 | strukturmatt | 1 | M6 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.106186 | verkehrsblau RAL 5017 | strukturmatt | 1 | M6 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.106187 | lichtgrau RAL 7035 | strukturmatt | 1 | M6 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.106188 | fenstergrau RAL 7040 | strukturmatt | 1 | M6 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 4,33 € | | | B0233.206181 | schwarz RAL 9005 | strukturmatt | 2 | M6 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 5,47 € | | | B0233.206182 | reinorange RAL 2004 | strukturmatt | 2 | M6 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 5,47 € | | | B0233.206183 | rapsgelb RAL 1021 | strukturmatt | 2 | M6 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 5,47 € | | | B0233.206184 | verkehrsrot RAL 3020 | strukturmatt | 2 | M6 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 5,47 € | | | B0233.206185 | signalgrün RAL 6032 | strukturmatt | 2 | M6 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 5,47 € | | | B0233.206186 | verkehrsblau RAL 5017 | strukturmatt | 2 | M6 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 5,47 € | | | B0233.206187 | lichtgrau RAL 7035 | strukturmatt | 2 | M6 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 5,47 € | | | B0233.206188 | fenstergrau RAL 7040 | strukturmatt | 2 | M6 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 5,47 € | | | B0233.208181 | schwarz RAL 9005 | strukturmatt | 2 | M8 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 5,47 € | | | B0233.208182 | reinorange RAL 2004 | strukturmatt | 2 | M8 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 5,47 € | | | B0233.208183 | rapsgelb RAL 1021 | strukturmatt | 2 | M8 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 5,47 € | | | B0233.208184 | verkehrsrot RAL 3020 | strukturmatt | 2 | M8 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 5,47 € | | | B0233.208185 | signalgrün RAL 6032 | strukturmatt | 2 | M8 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 5,47 € | | | B0233.208186 | verkehrsblau RAL 5017 | strukturmatt | 2 | M8 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 5,47 € | | | B0233.208187 | lichtgrau RAL 7035 | strukturmatt | 2 | M8 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 5,47 € | | | B0233.208188 | fenstergrau RAL 7040 | strukturmatt | 2 | M8 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 5,47 € | | | B0233.308181 | schwarz RAL 9005 | strukturmatt | 3 | M8 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 5,98 € | | | B0233.308182 | reinorange RAL 2004 | strukturmatt | 3 | M8 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 5,98 € | | | B0233.308183 | rapsgelb RAL 1021 | strukturmatt | 3 | M8 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 5,98 € | | | B0233.308184 | verkehrsrot RAL 3020 | strukturmatt | 3 | M8 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 5,98 € | | | B0233.308185 | signalgrün RAL 6032 | strukturmatt | 3 | M8 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 5,98 € | | | B0233.308186 | verkehrsblau RAL 5017 | strukturmatt | 3 | M8 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 5,98 € | | | B0233.308187 | lichtgrau RAL 7035 | strukturmatt | 3 | M8 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 5,98 € | | | B0233.308188 | fenstergrau RAL 7040 | strukturmatt | 3 | M8 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 5,98 € | | | B0233.310181 | schwarz RAL 9005 | strukturmatt | 3 | M10 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 5,98 € | | | B0233.310182 | reinorange RAL 2004 | strukturmatt | 3 | M10 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 5,98 € | | | B0233.310183 | rapsgelb RAL 1021 | strukturmatt | 3 | M10 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 5,98 € | | | B0233.310184 | verkehrsrot RAL 3020 | strukturmatt | 3 | M10 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 5,98 € | | | B0233.310185 | signalgrün RAL 6032 | strukturmatt | 3 | M10 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 5,98 € | | | B0233.310186 | verkehrsblau RAL 5017 | strukturmatt | 3 | M10 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 5,98 € | | | B0233.310187 | lichtgrau RAL 7035 | strukturmatt | 3 | M10 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 5,98 € | | | B0233.310188 | fenstergrau RAL 7040 | strukturmatt | 3 | M10 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 5,98 € | | | B0233.410181 | schwarz RAL 9005 | strukturmatt | 4 | M10 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 6,99 € | | | B0233.410182 | reinorange RAL 2004 | strukturmatt | 4 | M10 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 6,99 € | | | B0233.410183 | rapsgelb RAL 1021 | strukturmatt | 4 | M10 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 6,99 € | | | B0233.410184 | verkehrsrot RAL 3020 | strukturmatt | 4 | M10 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 6,99 € | | | B0233.410185 | signalgrün RAL 6032 | strukturmatt | 4 | M10 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 6,99 € | | | B0233.410186 | verkehrsblau RAL 5017 | strukturmatt | 4 | M10 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 6,99 € | | | B0233.410187 | lichtgrau RAL 7035 | strukturmatt | 4 | M10 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 6,99 € | | | B0233.410188 | fenstergrau RAL 7040 | strukturmatt | 4 | M10 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 6,99 € | | | B0233.412181 | schwarz RAL 9005 | strukturmatt | 4 | M12 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 6,99 € | | | B0233.412182 | reinorange RAL 2004 | strukturmatt | 4 | M12 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 6,99 € | | | B0233.412183 | rapsgelb RAL 1021 | strukturmatt | 4 | M12 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 6,99 € | | | B0233.412184 | verkehrsrot RAL 3020 | strukturmatt | 4 | M12 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 6,99 € | | | B0233.412185 | signalgrün RAL 6032 | strukturmatt | 4 | M12 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 6,99 € | | | B0233.412186 | verkehrsblau RAL 5017 | strukturmatt | 4 | M12 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 6,99 € | | | B0233.412187 | lichtgrau RAL 7035 | strukturmatt | 4 | M12 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 6,99 € | | | B0233.412188 | fenstergrau RAL 7040 | strukturmatt | 4 | M12 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 6,99 € | | | B0233.512181 | schwarz RAL 9005 | strukturmatt | 5 | M12 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 8,76 € | | | B0233.512182 | reinorange RAL 2004 | strukturmatt | 5 | M12 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 8,76 € | | | B0233.512183 | rapsgelb RAL 1021 | strukturmatt | 5 | M12 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 8,76 € | | | B0233.512184 | verkehrsrot RAL 3020 | strukturmatt | 5 | M12 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 8,76 € | | | B0233.512185 | signalgrün RAL 6032 | strukturmatt | 5 | M12 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 8,76 € | | | B0233.512186 | verkehrsblau RAL 5017 | strukturmatt | 5 | M12 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 8,76 € | | | B0233.512187 | lichtgrau RAL 7035 | strukturmatt | 5 | M12 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 8,76 € | | | B0233.512188 | fenstergrau RAL 7040 | strukturmatt | 5 | M12 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 8,76 € | | | B0233.516181 | schwarz RAL 9005 | strukturmatt | 5 | M16 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 8,76 € | | | B0233.516182 | reinorange RAL 2004 | strukturmatt | 5 | M16 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 8,76 € | | | B0233.516183 | rapsgelb RAL 1021 | strukturmatt | 5 | M16 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 8,76 € | | | B0233.516184 | verkehrsrot RAL 3020 | strukturmatt | 5 | M16 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 8,76 € | | | B0233.516185 | signalgrün RAL 6032 | strukturmatt | 5 | M16 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 8,76 € | | | B0233.516186 | verkehrsblau RAL 5017 | strukturmatt | 5 | M16 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 8,76 € | | | B0233.516187 | lichtgrau RAL 7035 | strukturmatt | 5 | M16 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 8,76 € | | | B0233.516188 | fenstergrau RAL 7040 | strukturmatt | 5 | M16 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 8,76 € | |
|
Klemmhebel Zink mit Innengewinde, Stahlteile blau passiviert, hochglanzverchromt |
mehr Info |
| Bestellnummer | Farbe
Grundkörper | Oberfläche
Grundkörper | Größe | X | T | D | D1 | D2 | H | H1 | H2 | H3 | H4 | A | A1 | B | Zähnezahl
| CAD | Zub. | Preis | Bestellen |
|---|
| B0233.0036 | silber | hochglanzverchromt | 0 | M3 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 5,64 € | | | B0233.0046 | silber | hochglanzverchromt | 0 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 5,64 € | | | B0233.0056 | silber | hochglanzverchromt | 0 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 5,64 € | | | B0233.1046 | silber | hochglanzverchromt | 1 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 5,64 € | | | B0233.1056 | silber | hochglanzverchromt | 1 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 5,64 € | | | B0233.1066 | silber | hochglanzverchromt | 1 | M6 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 5,64 € | | | B0233.2066 | silber | hochglanzverchromt | 2 | M6 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 7,12 € | | | B0233.2086 | silber | hochglanzverchromt | 2 | M8 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 7,12 € | | | B0233.3086 | silber | hochglanzverchromt | 3 | M8 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 7,80 € | | | B0233.3106 | silber | hochglanzverchromt | 3 | M10 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 7,80 € | | | B0233.4106 | silber | hochglanzverchromt | 4 | M10 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 9,11 € | | | B0233.4126 | silber | hochglanzverchromt | 4 | M12 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 9,11 € | | | B0233.5126 | silber | hochglanzverchromt | 5 | M12 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 11,40 € | | | B0233.5166 | silber | hochglanzverchromt | 5 | M16 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 11,40 € | |
|
