B0091Sicherungs-Spiralkabel |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungProduktbeschreibung:Elastisches Spiralkabel zur Sicherung von Bauteilen an Geräten oder Vorrichtungen.
Die spiralförmige Bauform ermöglicht einen weiträumigen Einsatzbereich des gesicherten Bauteils bezogen auf den Befestigungspunkt.Werkstoff:Spiralkabel PUR.
Öse Kupfer, Edelstahl 1.4301 oder Edelstahl 1.4401.
Schlüsselring Stahl, Edelstahl 1.4301 oder Edelstahl 1.4401. Ausführung:Spiralkabel schwarz oder grau.
Öse Kupfer verzinkt.
Öse Edelstahl blank oder schwarz passiviert.
Schlüsselring Stahl verchromt oder Edelstahl blank.Hinweis:Elastisches Spiralkabel zur Sicherung von Vorrichtungsteilen. Sehr gute Rückstellkraft, robust und verschleißfest.Anwendung:Zum Sichern loser Werkzeuge oder anderer Bauteile an Geräten und Einrichtungen.Zeichnungshinweis:Form A: mit Schlüsselring
Form B: ohne Schlüsselring DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

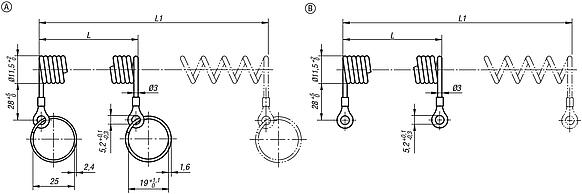

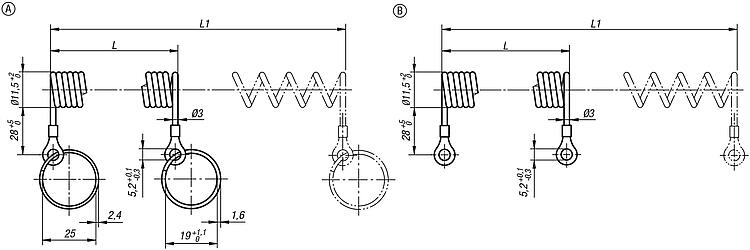

Zeichnungen (Gesamtübersicht) |

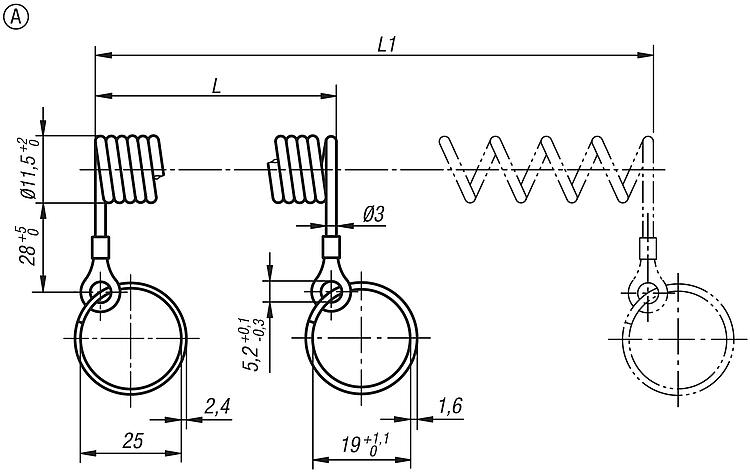

Sicherungs-Spiralkabel, Form A, mit Schlüsselring |
mehr Info |
Bestellnummer
| Form | Form-Typ | Farbe
Grundkörper | Stahlschlüssel | Material
Befestigungselement
| Oberfläche
Befestigungselement | Material
Befestigungsring
| Oberfläche
Befestigungsring | L | L1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0091.10050 | A | mit Schlüsselring | schwarz | - | Kupfer | verzinkt | Stahl | verchromt | 50 | 250 |  | | 4,03 € | | | B0091.10100 | A | mit Schlüsselring | schwarz | - | Kupfer | verzinkt | Stahl | verchromt | 100 | 500 | | | 4,27 € | | | B0091.10200 | A | mit Schlüsselring | schwarz | - | Kupfer | verzinkt | Stahl | verchromt | 200 | 1000 | | | 4,76 € | | | B0091.20050 | A | mit Schlüsselring | schwarz | 1.4301 | Edelstahl | blank | Edelstahl | blank | 50 | 250 | | | 4,38 € | | | B0091.20100 | A | mit Schlüsselring | schwarz | 1.4301 | Edelstahl | blank | Edelstahl | blank | 100 | 500 | | | 4,66 € | | | B0091.20200 | A | mit Schlüsselring | schwarz | 1.4301 | Edelstahl | blank | Edelstahl | blank | 200 | 1000 | | | 5,28 € | | | B0091.40050 | A | mit Schlüsselring | schwarz | 1.4401 | Edelstahl | blank | Edelstahl | blank | 50 | 250 | | | 5,71 € | | | B0091.40100 | A | mit Schlüsselring | schwarz | 1.4401 | Edelstahl | blank | Edelstahl | blank | 100 | 500 | | | 6,05 € | | | B0091.40200 | A | mit Schlüsselring | schwarz | 1.4401 | Edelstahl | blank | Edelstahl | blank | 200 | 1000 | | | 6,87 € | |
|

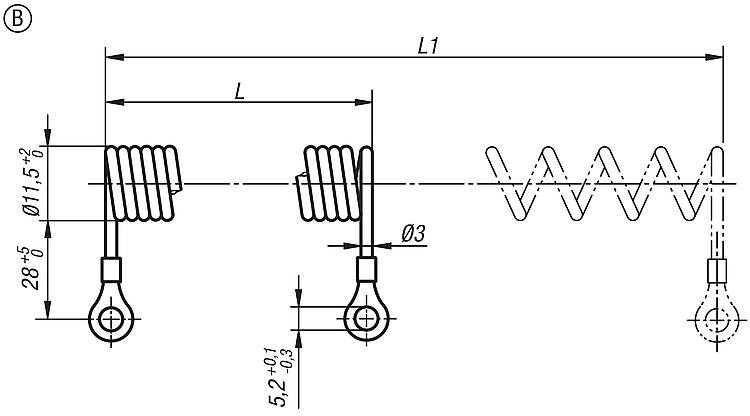

Sicherungs-Spiralkabel, Form B, ohne Schlüsselring |
mehr Info |
Bestellnummer
| Form | Form-Typ | Farbe
Grundkörper | Material
Komponente | Stahlschlüssel | Farbe
Komponente | L | L1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0091.21050 | B | ohne Schlüsselring | schwarz | Edelstahl | 1.4301 | - | 50 | 250 | | | 3,82 € | | | B0091.21100 | B | ohne Schlüsselring | schwarz | Edelstahl | 1.4301 | - | 100 | 500 | | | 4,10 € | | | B0091.21200 | B | ohne Schlüsselring | schwarz | Edelstahl | 1.4301 | - | 200 | 1000 | | | 4,74 € | | | B0091.41050 | B | ohne Schlüsselring | schwarz | Edelstahl | 1.4401 | - | 50 | 250 | | | 5,13 € | | | B0091.41100 | B | ohne Schlüsselring | schwarz | Edelstahl | 1.4401 | - | 100 | 500 | | | 5,44 € | | | B0091.41200 | B | ohne Schlüsselring | schwarz | Edelstahl | 1.4401 | - | 200 | 1000 | | | 6,18 € | | | B0091.61050 | B | ohne Schlüsselring | schwarz | Edelstahl | 1.4301 | schwarz | 50 | 250 | | | 4,60 € | | | B0091.61100 | B | ohne Schlüsselring | schwarz | Edelstahl | 1.4301 | schwarz | 100 | 500 | | | 4,91 € | | | B0091.61200 | B | ohne Schlüsselring | schwarz | Edelstahl | 1.4301 | schwarz | 200 | 1000 | | | 5,69 € | | | B0091.31050 | B | ohne Schlüsselring | grau | Edelstahl | 1.4301 | - | 50 | 250 | | | 3,82 € | | | B0091.31100 | B | ohne Schlüsselring | grau | Edelstahl | 1.4301 | - | 100 | 500 | | | 4,10 € | | | B0091.31200 | B | ohne Schlüsselring | grau | Edelstahl | 1.4301 | - | 200 | 1000 | | | 4,74 € | | | B0091.51050 | B | ohne Schlüsselring | grau | Edelstahl | 1.4401 | - | 50 | 250 | | | 5,13 € | | | B0091.51100 | B | ohne Schlüsselring | grau | Edelstahl | 1.4401 | - | 100 | 500 | | | 5,44 € | | | B0091.51200 | B | ohne Schlüsselring | grau | Edelstahl | 1.4401 | - | 200 | 1000 | | | 6,18 € | |
|
