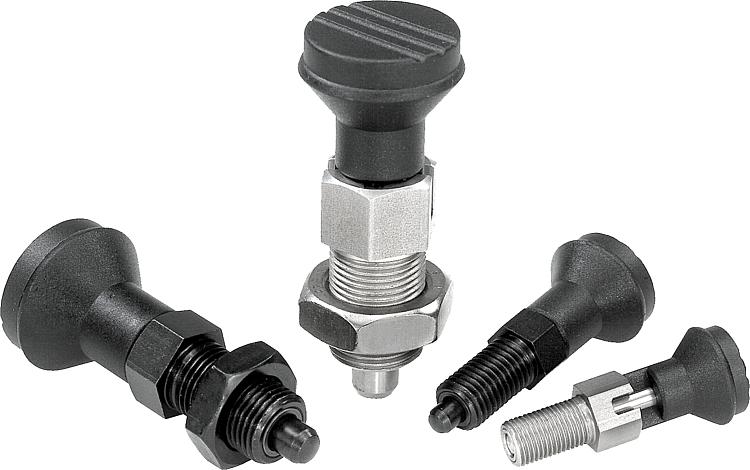

B0051Arretierbolzen Stahl oder Edelstahl mit Kunststoff-Pilzgriff |
zurück |
|
|
BeschreibungWerkstoff:Stahlausführung:
Gewindehülse und Arretierstift Automatenstahl.
Edelstahlausführung:
Arretierstift gehärtet:
Gewindehülse 1.4305 (entspricht AISI 303).
Arretierstift 1.4034 (entspricht AISI 420).
Arretierstift nicht gehärtet:
Gewindehülse 1.4305 (entspricht AISI 303).
Arretierstift 1.4305 (entspricht AISI 303).
Pilzgriff Thermoplast schwarzgrau. Ausführung:Stahlausführung:
Gewindehülse brüniert.
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Gewindehülse blank.
Arretierstift gehärtet, geschliffen und blank.

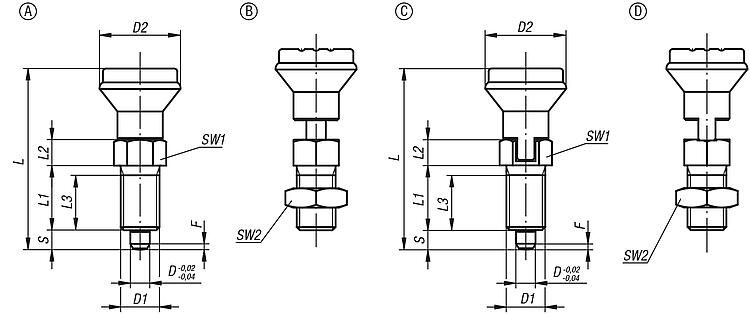

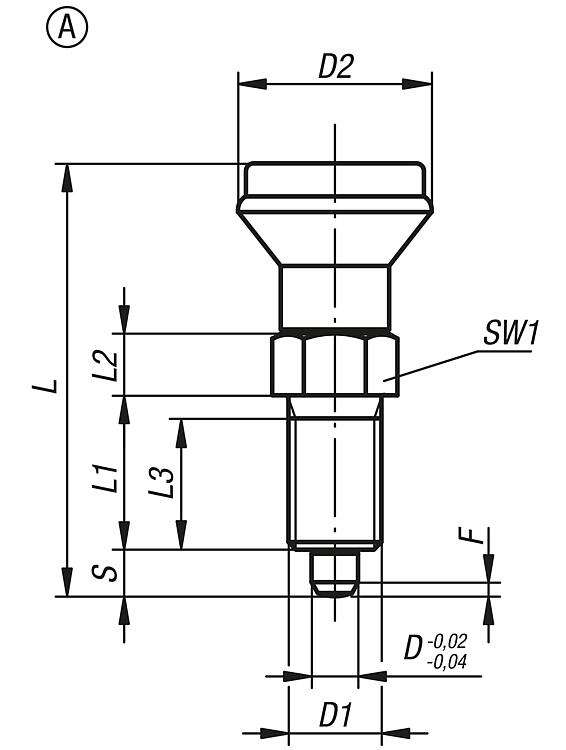

Arretierstift nicht gehärtet, geschliffen und blank.Hinweis:Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.Auf Anfrage:Sonderausführungen.Zubehör:Distanzringe B0064Zeichnungshinweis:Form A: ohne Rastnut, ohne Kontermutter

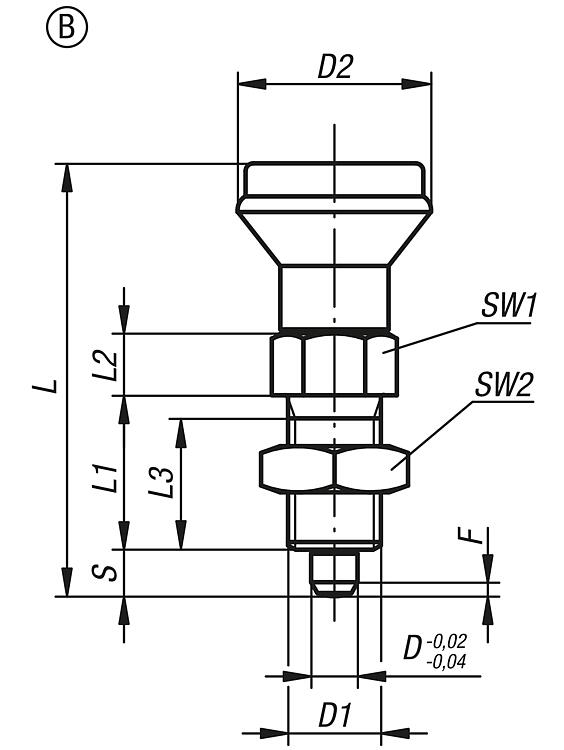

Form B: ohne Rastnut, mit Kontermutter

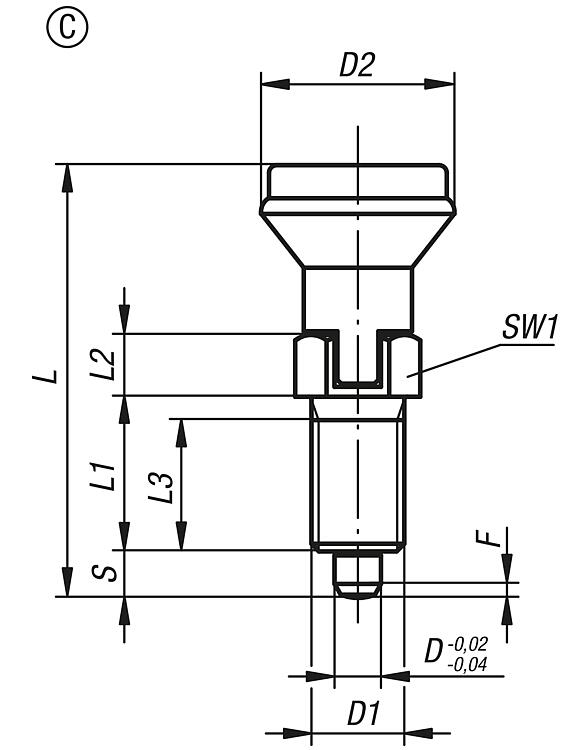

Form C: mit Rastnut, ohne Kontermutter

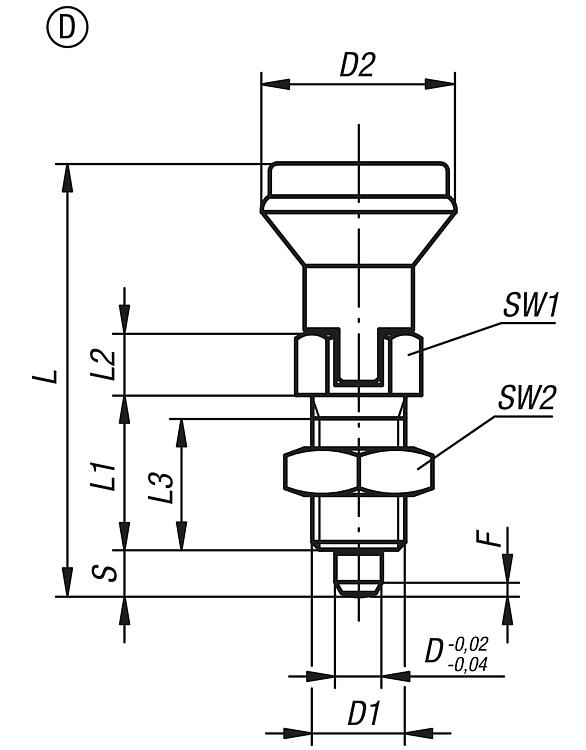

Form D: mit Rastnut, mit Kontermutter DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |
Arretierbolzen Stahl oder Edelstahl mit Kunststoff-Pilzgriff |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | Arretierstift | D | D1 | D2 | L | L1 | L2 | L3 | Hub
S | SW1 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0051.1105 | A | Stahl | gehärtet | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 |  |  | 6,83 € | | | B0051.1206 | A | Stahl | gehärtet | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 7,57 € | | | B0051.1308 | A | Stahl | gehärtet | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 9,30 € | | | B0051.1410 | A | Stahl | gehärtet | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 9,91 € | | | B0051.01105 | A | Edelstahl | gehärtet | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 11,11 € | | | B0051.01206 | A | Edelstahl | gehärtet | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 13,14 € | | | B0051.01308 | A | Edelstahl | gehärtet | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 16,56 € | | | B0051.01410 | A | Edelstahl | gehärtet | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 17,86 € | | | B0051.11105 | A | Edelstahl | ungehärtet | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 11,11 € | | | B0051.11206 | A | Edelstahl | ungehärtet | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 13,14 € | | | B0051.11308 | A | Edelstahl | ungehärtet | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 16,56 € | | | B0051.11410 | A | Edelstahl | ungehärtet | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 17,86 € | |
|
Arretierbolzen Stahl oder Edelstahl mit Kunststoff-Pilzgriff und Kontermutter |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | Arretierstift | D | D1 | D2 | L | L1 | L2 | L3 | Hub
S | SW1 | SW2 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0051.2105 | B | Stahl | gehärtet | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 6,95 € | | | B0051.2206 | B | Stahl | gehärtet | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 7,73 € | | | B0051.2308 | B | Stahl | gehärtet | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 9,58 € | | | B0051.2410 | B | Stahl | gehärtet | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 10,23 € | | | B0051.02105 | B | Edelstahl | gehärtet | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 11,89 € | | | B0051.02206 | B | Edelstahl | gehärtet | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 13,99 € | | | B0051.02308 | B | Edelstahl | gehärtet | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 17,75 € | | | B0051.02410 | B | Edelstahl | gehärtet | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 18,50 € | | | B0051.12105 | B | Edelstahl | ungehärtet | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 11,89 € | | | B0051.12206 | B | Edelstahl | ungehärtet | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 13,99 € | | | B0051.12308 | B | Edelstahl | ungehärtet | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 17,75 € | | | B0051.12410 | B | Edelstahl | ungehärtet | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 18,50 € | |
|
Arretierbolzen Stahl oder Edelstahl mit Kunststoff-Pilzgriff und Rastnut |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | Arretierstift | D | D1 | D2 | L | L1 | L2 | L3 | Hub
S | SW1 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0051.3105 | C | Stahl | gehärtet | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 8,59 € | | | B0051.3206 | C | Stahl | gehärtet | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 9,57 € | | | B0051.3308 | C | Stahl | gehärtet | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 10,86 € | | | B0051.3410 | C | Stahl | gehärtet | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 11,10 € | | | B0051.03105 | C | Edelstahl | gehärtet | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 12,50 € | | | B0051.03206 | C | Edelstahl | gehärtet | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 14,79 € | | | B0051.03308 | C | Edelstahl | gehärtet | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 19,10 € | | | B0051.03410 | C | Edelstahl | gehärtet | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 21,29 € | | | B0051.13105 | C | Edelstahl | ungehärtet | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 12,50 € | | | B0051.13206 | C | Edelstahl | ungehärtet | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 14,79 € | | | B0051.13308 | C | Edelstahl | ungehärtet | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 19,10 € | | | B0051.13410 | C | Edelstahl | ungehärtet | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 21,29 € | |
|
Arretierbolzen Stahl oder Edelstahl mit Kunststoff-Pilzgriff, Rastnut und Kontermutter |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | Arretierstift | D | D1 | D2 | L | L1 | L2 | L3 | Hub
S | SW1 | SW2 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0051.4105 | D | Stahl | gehärtet | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 8,68 € | | | B0051.4206 | D | Stahl | gehärtet | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 9,75 € | | | B0051.4308 | D | Stahl | gehärtet | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 11,19 € | | | B0051.4410 | D | Stahl | gehärtet | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 11,32 € | | | B0051.04105 | D | Edelstahl | gehärtet | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 13,24 € | | | B0051.04206 | D | Edelstahl | gehärtet | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 15,60 € | | | B0051.04308 | D | Edelstahl | gehärtet | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 20,23 € | | | B0051.04410 | D | Edelstahl | gehärtet | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 21,68 € | | | B0051.14105 | D | Edelstahl | ungehärtet | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 13,24 € | | | B0051.14206 | D | Edelstahl | ungehärtet | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 15,60 € | | | B0051.14308 | D | Edelstahl | ungehärtet | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 20,23 € | | | B0051.14410 | D | Edelstahl | ungehärtet | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 21,68 € | |
|
