B0581Sperrriegel Stahl mit Vierkant |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungProduktbeschreibung:Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll.
Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden.
Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt.
Werkstoff:Riegel und Arretierstift Stahl.
Hülse 1.0403.
Druckfeder 1.4310.
Riegelkappe Thermoplast PA. Ausführung:Hülse und Riegel brüniert.
Arretierstift gehärtet, geschliffen und brüniert.
Druckfeder blank.

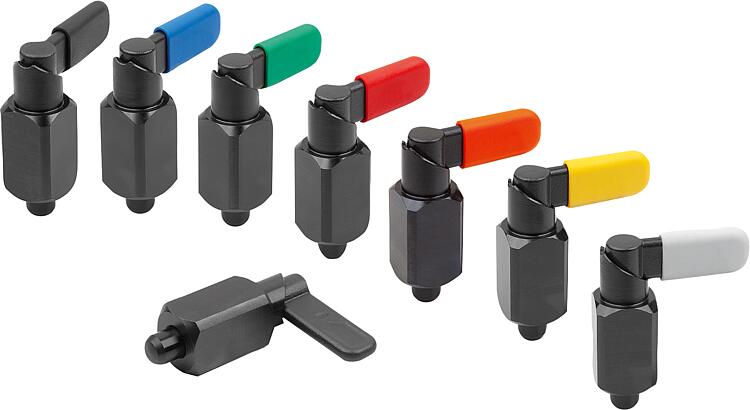

Riegelkappe in verschiedenen Farben:
- schwarzgrau RAL 7021
- reinorange RAL 2004
- rapsgelb RAL 1021
- verkehrsrot RAL 3020
- signalgrün RAL 6032
- verkehrsblau RAL 5017
- lichtgrau RAL 7035Hinweis:Auf Grund der Vierkanthülse sind die Sperrriegel zum Anschweißen geeignet. Eine Positionierung durch Punktschweißen wird empfohlen, um eine übermäßige Erwärmung der Feder zu vermeiden.Vorteile:Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Wahlweise mit farbigen Riegelkappen aus Kunststoff.
Vierkanthülse, zum Anschweißen.Auf Anfrage:Sonderausführungen.
Zubehör:Positionierbuchsen B0063.
Zeichnungshinweis:Form G: ohne Riegelkappe
Form H: mit Riegelkappe DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |
Sperrriegel Stahl mit Vierkant, Form G, ohne Riegelkappe |
mehr Info |
| Bestellnummer | Form | D | D1 | L | L1 | B | B1 | H | F x 30° | SW | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0581.100410 | G | 4 | 10 | 38,5 | 25 | 9 | 3 | 6 | 1 | 12 | 8 | 14 |  | | 12,88 € | | | B0581.100510 | G | 5 | 10 | 38,5 | 25 | 9 | 3 | 6 | 1,3 | 12 | 8 | 14 | | | 12,88 € | | | B0581.100610 | G | 6 | 10 | 38,5 | 25 | 9 | 3 | 6 | 1,8 | 12 | 8 | 14 | | | 14,01 € | | | B0581.100512 | G | 5 | 12 | 47,4 | 30 | 10,8 | 3,6 | 8 | 1,3 | 16 | 8 | 14 | | | 12,88 € | | | B0581.100612 | G | 6 | 12 | 47,4 | 30 | 10,8 | 3,6 | 8 | 1,8 | 16 | 8 | 14 | | | 14,01 € | | | B0581.100812 | G | 8 | 12 | 47,4 | 30 | 10,8 | 3,6 | 8 | 2,3 | 16 | 8 | 14 | | | 17,10 € | | | B0581.100616 | G | 6 | 16 | 61,2 | 40 | 14,4 | 4,8 | 10 | 1,8 | 20 | 15 | 35 | | | 14,01 € | | | B0581.100816 | G | 8 | 16 | 61,2 | 40 | 14,4 | 4,8 | 10 | 2,3 | 20 | 15 | 35 | | | 17,10 € | | | B0581.101016 | G | 10 | 16 | 61,2 | 40 | 14,4 | 4,8 | 10 | 2,8 | 20 | 15 | 35 | | | 19,47 € | | | B0581.100820 | G | 8 | 20 | 71 | 50 | 18 | 6 | 12 | 2,3 | 24 | 20 | 60 | | | 17,10 € | | | B0581.101020 | G | 10 | 20 | 71 | 50 | 18 | 6 | 12 | 2,8 | 24 | 20 | 60 | | | 19,47 € | | | B0581.101220 | G | 12 | 20 | 71 | 50 | 18 | 6 | 12 | 3 | 24 | 20 | 60 | | | 19,47 € | |
|
Sperrriegel Stahl mit Vierkant, Form H, mit Riegelkappe |
mehr Info |
| Bestellnummer | Form | Farbe
Komponente | D | D1 | L | L1 | B | B1 | H | F x 30° | SW | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0581.110410 | H | schwarzgrau RAL 7021 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 12 | 8 | 14 | | | 13,39 € | | | B0581.110510 | H | schwarzgrau RAL 7021 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 12 | 8 | 14 | | | 13,39 € | | | B0581.110610 | H | schwarzgrau RAL 7021 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 12 | 8 | 14 | | | 15,45 € | | | B0581.110512 | H | schwarzgrau RAL 7021 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 16 | 8 | 14 | | | 13,39 € | | | B0581.110612 | H | schwarzgrau RAL 7021 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 16 | 8 | 14 | | | 15,45 € | | | B0581.110812 | H | schwarzgrau RAL 7021 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 16 | 8 | 14 | | | 18,54 € | | | B0581.110616 | H | schwarzgrau RAL 7021 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 20 | 15 | 35 | | | 15,45 € | | | B0581.110816 | H | schwarzgrau RAL 7021 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 20 | 15 | 35 | | | 18,54 € | | | B0581.111016 | H | schwarzgrau RAL 7021 | 10 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,8 | 20 | 15 | 35 | | | 21,63 € | | | B0581.110820 | H | schwarzgrau RAL 7021 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 24 | 20 | 60 | | | 18,54 € | | | B0581.111020 | H | schwarzgrau RAL 7021 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 24 | 20 | 60 | | | 21,63 € | | | B0581.111220 | H | schwarzgrau RAL 7021 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 24 | 20 | 60 | | | 21,63 € | | | B0581.1104102 | H | reinorange RAL 2004 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 12 | 8 | 14 | | | 13,39 € | | | B0581.1105102 | H | reinorange RAL 2004 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 12 | 8 | 14 | | | 13,39 € | | | B0581.1106102 | H | reinorange RAL 2004 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 12 | 8 | 14 | | | 15,45 € | | | B0581.1105122 | H | reinorange RAL 2004 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 16 | 8 | 14 | | | 13,39 € | | | B0581.1106122 | H | reinorange RAL 2004 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 16 | 8 | 14 | | | 15,45 € | | | B0581.1108122 | H | reinorange RAL 2004 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 16 | 8 | 14 | | | 18,54 € | | | B0581.1106162 | H | reinorange RAL 2004 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 20 | 15 | 35 | | | 15,45 € | | | B0581.1108162 | H | reinorange RAL 2004 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 20 | 15 | 35 | | | 18,54 € | | | B0581.1110162 | H | reinorange RAL 2004 | 10 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,8 | 20 | 15 | 35 | | | 21,63 € | | | B0581.1108202 | H | reinorange RAL 2004 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 24 | 20 | 60 | | | 18,54 € | | | B0581.1110202 | H | reinorange RAL 2004 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 24 | 20 | 60 | | | 21,63 € | | | B0581.1112202 | H | reinorange RAL 2004 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 24 | 20 | 60 | | | 21,63 € | | | B0581.11041016 | H | rapsgelb RAL 1021 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 12 | 8 | 14 | | | 13,39 € | | | B0581.11051016 | H | rapsgelb RAL 1021 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 12 | 8 | 14 | | | 13,39 € | | | B0581.11061016 | H | rapsgelb RAL 1021 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 12 | 8 | 14 | | | 15,45 € | | | B0581.11051216 | H | rapsgelb RAL 1021 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 16 | 8 | 14 | | | 13,39 € | | | B0581.11061216 | H | rapsgelb RAL 1021 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 16 | 8 | 14 | | | 15,45 € | | | B0581.11081216 | H | rapsgelb RAL 1021 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 16 | 8 | 14 | | | 18,54 € | | | B0581.11061616 | H | rapsgelb RAL 1021 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 20 | 15 | 35 | | | 15,45 € | | | B0581.11081616 | H | rapsgelb RAL 1021 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 20 | 15 | 35 | | | 18,54 € | | | B0581.11101616 | H | rapsgelb RAL 1021 | 10 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,8 | 20 | 15 | 35 | | | 21,63 € | | | B0581.11082016 | H | rapsgelb RAL 1021 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 24 | 20 | 60 | | | 18,54 € | | | B0581.11102016 | H | rapsgelb RAL 1021 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 24 | 20 | 60 | | | 21,63 € | | | B0581.11122016 | H | rapsgelb RAL 1021 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 24 | 20 | 60 | | | 21,63 € | | | B0581.11041084 | H | verkehrsrot RAL 3020 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 12 | 8 | 14 | | | 13,39 € | | | B0581.11051084 | H | verkehrsrot RAL 3020 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 12 | 8 | 14 | | | 13,39 € | | | B0581.11061084 | H | verkehrsrot RAL 3020 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 12 | 8 | 14 | | | 15,45 € | | | B0581.11051284 | H | verkehrsrot RAL 3020 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 16 | 8 | 14 | | | 13,39 € | | | B0581.11061284 | H | verkehrsrot RAL 3020 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 16 | 8 | 14 | | | 15,45 € | | | B0581.11081284 | H | verkehrsrot RAL 3020 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 16 | 8 | 14 | | | 18,54 € | | | B0581.11061684 | H | verkehrsrot RAL 3020 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 20 | 15 | 35 | | | 15,45 € | | | B0581.11081684 | H | verkehrsrot RAL 3020 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 20 | 15 | 35 | | | 18,54 € | | | B0581.11101684 | H | verkehrsrot RAL 3020 | 10 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,8 | 20 | 15 | 35 | | | 21,63 € | | | B0581.11082084 | H | verkehrsrot RAL 3020 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 24 | 20 | 60 | | | 18,54 € | | | B0581.11102084 | H | verkehrsrot RAL 3020 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 24 | 20 | 60 | | | 21,63 € | | | B0581.11122084 | H | verkehrsrot RAL 3020 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 24 | 20 | 60 | | | 21,63 € | | | B0581.11041086 | H | signalgrün RAL 6032 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 12 | 8 | 14 | | | 13,39 € | | | B0581.11051086 | H | signalgrün RAL 6032 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 12 | 8 | 14 | | | 13,39 € | | | B0581.11061086 | H | signalgrün RAL 6032 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 12 | 8 | 14 | | | 15,45 € | | | B0581.11051286 | H | signalgrün RAL 6032 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 16 | 8 | 14 | | | 13,39 € | | | B0581.11061286 | H | signalgrün RAL 6032 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 16 | 8 | 14 | | | 15,45 € | | | B0581.11081286 | H | signalgrün RAL 6032 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 16 | 8 | 14 | | | 18,54 € | | | B0581.11061686 | H | signalgrün RAL 6032 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 20 | 15 | 35 | | | 15,45 € | | | B0581.11081686 | H | signalgrün RAL 6032 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 20 | 15 | 35 | | | 18,54 € | | | B0581.11101686 | H | signalgrün RAL 6032 | 10 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,8 | 20 | 15 | 35 | | | 21,63 € | | | B0581.11082086 | H | signalgrün RAL 6032 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 24 | 20 | 60 | | | 18,54 € | | | B0581.11102086 | H | signalgrün RAL 6032 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 24 | 20 | 60 | | | 21,63 € | | | B0581.11122086 | H | signalgrün RAL 6032 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 24 | 20 | 60 | | | 21,63 € | | | B0581.11041087 | H | verkehrsblau RAL 5017 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 12 | 8 | 14 | | | 13,39 € | | | B0581.11051087 | H | verkehrsblau RAL 5017 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 12 | 8 | 14 | | | 13,39 € | | | B0581.11061087 | H | verkehrsblau RAL 5017 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 12 | 8 | 14 | | | 15,45 € | | | B0581.11051287 | H | verkehrsblau RAL 5017 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 16 | 8 | 14 | | | 13,39 € | | | B0581.11061287 | H | verkehrsblau RAL 5017 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 16 | 8 | 14 | | | 15,45 € | | | B0581.11081287 | H | verkehrsblau RAL 5017 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 16 | 8 | 14 | | | 18,54 € | | | B0581.11061687 | H | verkehrsblau RAL 5017 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 20 | 15 | 35 | | | 15,45 € | | | B0581.11081687 | H | verkehrsblau RAL 5017 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 20 | 15 | 35 | | | 18,54 € | | | B0581.11101687 | H | verkehrsblau RAL 5017 | 10 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,8 | 20 | 15 | 35 | | | 21,63 € | | | B0581.11082087 | H | verkehrsblau RAL 5017 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 24 | 20 | 60 | | | 18,54 € | | | B0581.11102087 | H | verkehrsblau RAL 5017 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 24 | 20 | 60 | | | 21,63 € | | | B0581.11122087 | H | verkehrsblau RAL 5017 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 24 | 20 | 60 | | | 21,63 € | | | B0581.11051088 | H | lichtgrau RAL 7035 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 12 | 8 | 14 | | | 13,39 € | | | B0581.11041088 | H | lichtgrau RAL 7035 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 12 | 8 | 14 | | | 13,39 € | | | B0581.11061088 | H | lichtgrau RAL 7035 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 12 | 8 | 14 | | | 15,45 € | | | B0581.11051288 | H | lichtgrau RAL 7035 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 16 | 8 | 14 | | | 13,39 € | | | B0581.11061288 | H | lichtgrau RAL 7035 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 16 | 8 | 14 | | | 15,45 € | | | B0581.11081288 | H | lichtgrau RAL 7035 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 16 | 8 | 14 | | | 18,54 € | | | B0581.11061688 | H | lichtgrau RAL 7035 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 20 | 15 | 35 | | | 15,45 € | | | B0581.11081688 | H | lichtgrau RAL 7035 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 20 | 15 | 35 | | | 18,54 € | | | B0581.11101688 | H | lichtgrau RAL 7035 | 10 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,8 | 20 | 15 | 35 | | | 21,63 € | | | B0581.11082088 | H | lichtgrau RAL 7035 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 24 | 20 | 60 | | | 18,54 € | | | B0581.11102088 | H | lichtgrau RAL 7035 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 24 | 20 | 60 | | | 21,63 € | | | B0581.11122088 | H | lichtgrau RAL 7035 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 24 | 20 | 60 | | | 21,63 € | |
|
