B0651

Schubstangenspanner mit Konsole

zurück

Produkte
- Produktneuheiten
  - Produktneuheiten
    - Schubstangenspanner mit Konsole

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl oder Edelstahl.Ausführung:verzinkt und passiviert.
Schubstange und Andruckschraube phosphatiert.
Edelstahl blank.
Kunststoffgriff ölbeständig.Hinweis:Die Spanner arretieren in geschlossener und in geöffneter Griffposition. Deshalb können sie auf Druck wie auch auf Zug eingesetzt werden.
Mit der beigefügten Befestigungsmutter können die Spanner außerdem in jeder gewünschten Position montiert werden.

Bei der Ausführung B0651.0100 wird ein Neoprendruckstück mitgeliefert.

Die Ausführungen B0651.0100N, B0651.0200N und B0651.0400N sind ohne Konsole.Zubehör:B0655
B0656
B0657
B0658
B0661Zeichnungshinweis:

1) Bei der Ausführung B0651.0400 muss die Konsole in Richtung Schubstange montiert werden.

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt B0651 Schubstangenspanner mit Konsole

190 kB

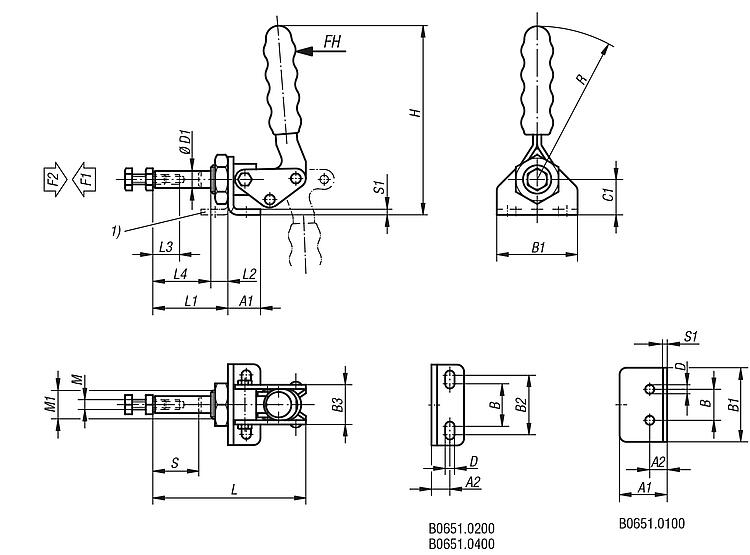

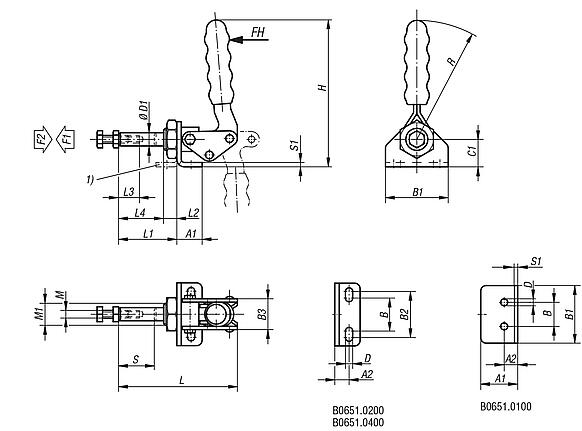

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Material Grundkörper	Öffnungswinkel Griff	Handkraft FH N	Haltekraft F2 N	Spannkraft F1 N	passender Kunststoffgriff	Preis
B0651.0100	Stahl	190°	40	1000	500	B0655.22	40,15 €
B0651.0200	Stahl	190°	50	2000	2000	B0655.28	51,68 €
B0651.0400	Stahl	190°	150	4000	2500	B0655.30	76,65 €
B0651.0100N	Edelstahl	190°	40	1000	500	B0655.22	79,95 €
B0651.0200N	Edelstahl	190°	50	2000	2000	B0655.28	93,89 €
B0651.0400N	Edelstahl	190°	150	4000	2500	B0655.30	147,30 €

Bestellnummer	Material Grundkörper	A1	A2	B	B1	B2	B3	C1	D	D1	H	L	L1	L2	L3	L4	M	M1	S1	R	Hub S	Preis
B0651.0100	Stahl	20	13,5	18	44	-	25	28	5,2	10	98	69	34	10	15	23	M6x25	M16x1,5	4	70	20	40,15 €
B0651.0200	Stahl	23	13	30	57	42	28	34	6,5	12	147	108	53	12	25	41	M8x40	M20x1,5	4	112	40	51,68 €
B0651.0400	Stahl	30	18	30	64	45	38	30	8,5	16	160	175	88	17	35	71	M10x50	M24x1,5	5	130	68	76,65 €
B0651.0100N	Edelstahl	30	13,5	18	44	-	25	26	5,2	10	98	69	34	10	15	23	M6x25	M16x1,5	2	70	20	79,95 €
B0651.0200N	Edelstahl	23	13	30	57	42	28	25	6,5	12	137	108	53	12	25	41	M8x40	M20x1,5	4	112	40	93,89 €
B0651.0400N	Edelstahl	30	18	30	64	45	38	30	8,5	16	160	175	88	17	35	71	M10x50	M24x1,5	5	130	68	147,30 €
