Schnellspanner vertikal schwere Ausführung mit vollem Haltearm
B0643

Schnellspanner vertikal schwere Ausführung mit vollem Haltearm

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl.Ausführung:brüniert.
Lagerbolzen und Lagerbuchsen einsatzgehärtet.
Kunststoffgriff ölbeständig.
Hinweis:Alle Gelenke regelmäßig ölen.Zubehör:B0654
B0657
B0658
B0661

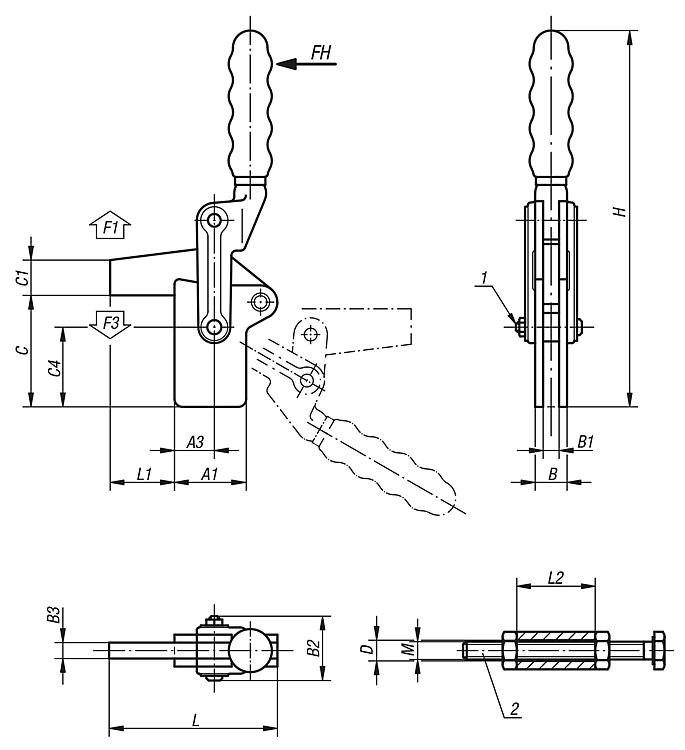

Zeichnungshinweis:
1) Nachstellbare Haltearmführung
2) Buchse mit Sechskantschraube und Muttern
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt B0643 Schnellspanner vertikal schwere Ausführung mit vollem Haltearm 178 kB

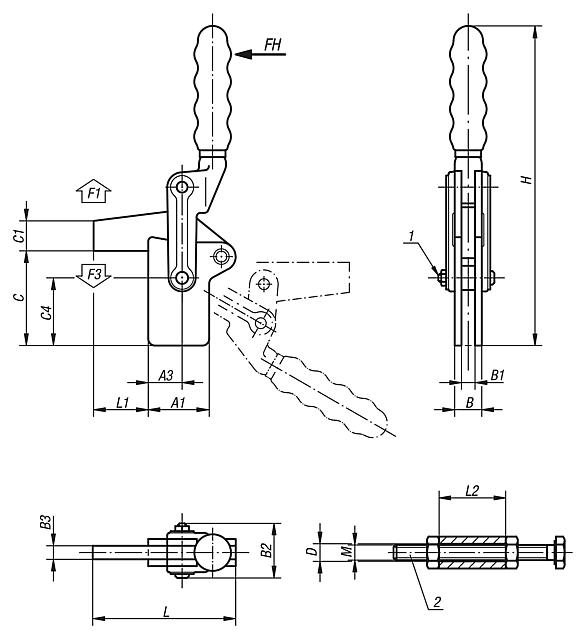

Zeichnungen

Schnellspanner vertikal schwere Ausführung mit vollem Haltearm

Artikelauswahl/-filter

Bestellnummer

Öffnungswinkel
Haltearm
Öffnungswinkel
Griff
Handkraft
FH
N
Haltekraft
F1
N
Spannkraft
F3
N
passender
Kunststoffgriff
CADZub.PreisBestellen
B0643.0700205°130°34070001400B0654.28  84,76 €
B0643.1200195°130°500120001400B0654.30  107,81 €
B0643.2400195°130°500150001850B0654.33  143,87 €
Bestellnummer

A1A3BB1B2B3CC1C4DHLL1L2MCADZub.PreisBestellen
B0643.070045252010431070225012,22351044030M12x100  84,76 €
B0643.120051262412511288266312,22761245030M12x100  107,81 €
B0643.2400644032166416105327616,33181626038M16x150  143,87 €
