B0632Schnellspanner vertikal mit senkrechtem Fuß und verstellbarer... |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl.Ausführung:verzinkt und passiviert.
Andruckspindel und Muttern phosphatiert.
Kunststoffgriff ölbeständig.Hinweis:Der Öffnungswinkel von Haltearm und Griff kann durch Neupositionieren oder Entfernen des Anschlagstiftes verkleinert bzw. vergrößert werden.
Bei den Ausführungen B0632.0075 und B0632.0150 wird ein Neoprendruckstück mitgeliefert.Zubehör:B0655
B0656
B0657
B0658
B0661

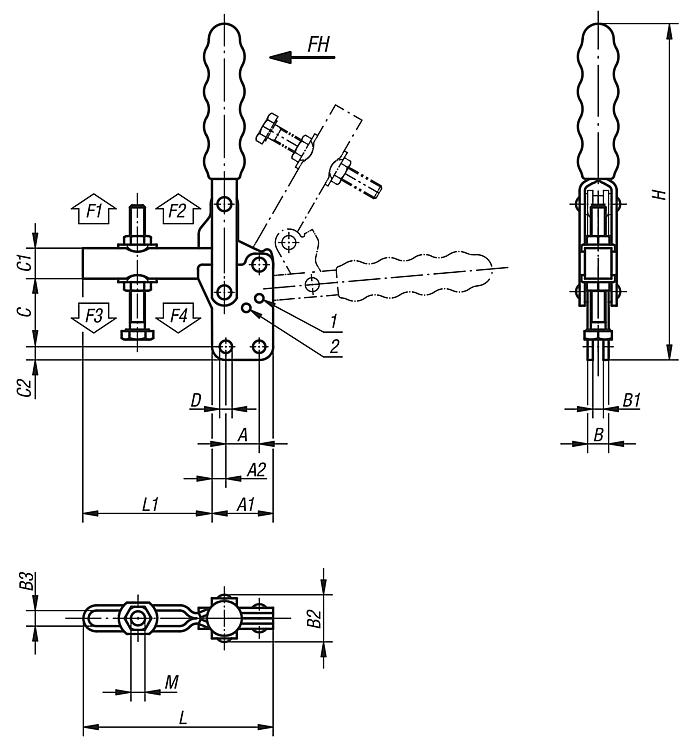

B0662Zeichnungshinweis:1) Anschlagstift Position 1
2) Anschlagstift Position 2 DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Öffnungswinkel
Haltearm
Position 1 | Öffnungswinkel
Haltearm
Position 2 | Öffnungswinkel
Haltearm
ohne Anschlag | Öffnungswinkel
Griff
Position 1 | Öffnungswinkel
Griff
Position 2 | Öffnungswinkel
Griff
ohne Anschlag | passender
Kunststoffgriff
| CAD | Zub. | Preis | Bestellen |
|---|
| B0632.0075 | 130° | - | 195° | 90° | - | 125° | B0655.16 |  |  | 12,31 € | | | B0632.0150 | 95° | - | 185° | 75° | - | 110° | B0655.19 | | | 13,98 € | | | B0632.0250 | 95° | 125° | 160° | 70° | 85° | 100° | B0655.28 | | | 21,64 € | | | B0632.0350 | 90° | 120° | 180° | 70° | 80° | 110° | B0655.30 | | | 28,98 € | | | B0632.0450 | 90° | 125° | 180° | 70° | 85° | 110° | B0655.34 | | | 36,86 € | | | B0632.0550 | 90° | 120° | 180° | 65° | 80° | 110° | B0655.35 | | | 47,16 € | |
Bestellnummer
| A | A1 | A2 | B | B1 | B2 | B3 | C | C1 | C2 | D | H | L | L1 | M | Handkraft
FH
N | Haltekraft
F1
N | Haltekraft
F2
N | Spannkraft
F3
N | Spannkraft
F4
N | CAD | Zub. | Preis | Bestellen |
|---|
| B0632.0075 | 16 | 26 | 5 | 8 | 4 | 17 | 5,5 | 22 | 9 | 5 | 4,4 | 106 | 57 | 31 | M5x35 | 80 | 700 | 1100 | 500 | 750 | | | 12,31 € | | | B0632.0150 | 12,7 | 27 | 7 | 12 | 6 | 24 | 6,4 | 28 | 11 | 5,4 | 5,1 | 135 | 70 | 43 | M6x50 | 120 | 1350 | 1650 | 800 | 1050 | | | 13,98 € | | | B0632.0250 | 19 | 35 | 8 | 12 | 6 | 26 | 8,8 | 39 | 17,5 | 7 | 7,1 | 190 | 110 | 75 | M8x60 | 190 | 1000 | 2800 | 900 | 1700 | | | 21,64 € | | | B0632.0350 | 32 | 50 | 9 | 16 | 8 | 33 | 10,6 | 54 | 22 | 9,6 | 8,3 | 245 | 145 | 95 | M10x80 | 230 | 2200 | 4500 | 1400 | 3000 | | | 28,98 € | | | B0632.0450 | 32 | 53 | 10 | 20 | 10 | 42 | 13,5 | 59 | 25 | 8,7 | 8,7 | 246 | 177 | 124 | M12x100 | 260 | 3200 | 7000 | 1400 | 3000 | | | 36,86 € | | | B0632.0550 | 51 | 76 | 12,5 | 20 | 10 | 41 | 16,5 | 102 | 32 | 12,7 | 12,3 | 345 | 230 | 154 | M16x150 | 290 | 3000 | 8000 | 1800 | 3900 | | | 47,16 € | |
