B0628Schnellspanner horizontal mit waagrechtem Fuß und verstellbarer... |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl oder Edelstahl.Ausführung:verzinkt und passiviert.
Andruckspindel und Muttern phosphatiert.
Edelstahl blank.
Kunststoffgriff ölbeständig.Hinweis:Bei den Ausführungen B0628.0075 und B0628.0150 wird ein Neoprendruckstück mitgeliefert.

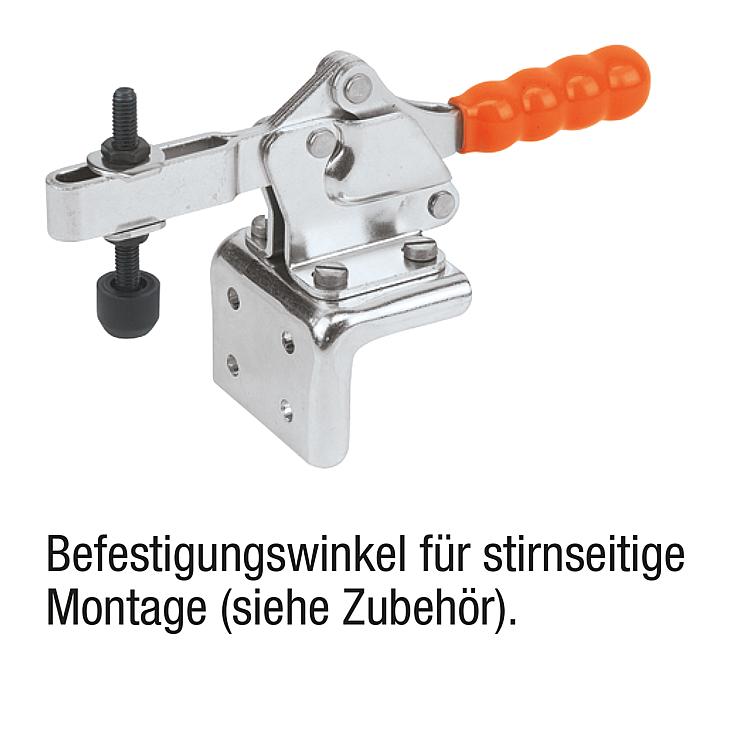

Bei den Ausführungen B0628.0075N und B0628.0150N ist der Befestigungswinkel in Edelstahl nicht lieferbar.Zubehör:B0655
B0656
B0657
B0658
B0661
B0662
B0663Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Bestellnummer
| Material
Grundkörper | Öffnungswinkel
Haltearm | Öffnungswinkel
Griff | Handkraft
FH
N | Haltekraft
F1
N | Haltekraft
F2
N | Spannkraft
F3
N | Spannkraft
F4
N | passender
Kunststoffgriff
| CAD | Zub. | Preis | Bestellen |
|---|
| B0628.0075 | Stahl | 90° | 75° | 80 | 500 | 1100 | 250 | 700 | B0655.16 |  |  | 13,03 € | | | B0628.0150 | Stahl | 90° | 80° | 140 | 1200 | 2600 | 400 | 1000 | B0655.20 | | | 16,48 € | | | B0628.0250 | Stahl | 95° | 80° | 200 | 1500 | 3500 | 800 | 1950 | B0655.28 | | | 22,65 € | | | B0628.0350 | Stahl | 90° | 75° | 250 | 2500 | 5500 | 1150 | 3100 | B0655.30 | | | 28,87 € | | | B0628.0450 | Stahl | 90° | 75° | 250 | 3000 | 6500 | 1150 | 3100 | B0655.34 | | | 41,82 € | | | B0628.0075N | Edelstahl | 90° | 75° | 80 | 500 | 1100 | 250 | 700 | B0655.16 | | | 26,39 € | | | B0628.0150N | Edelstahl | 90° | 80° | 140 | 1200 | 2600 | 400 | 1000 | B0655.20 | | | 30,35 € | |
Bestellnummer
| Material

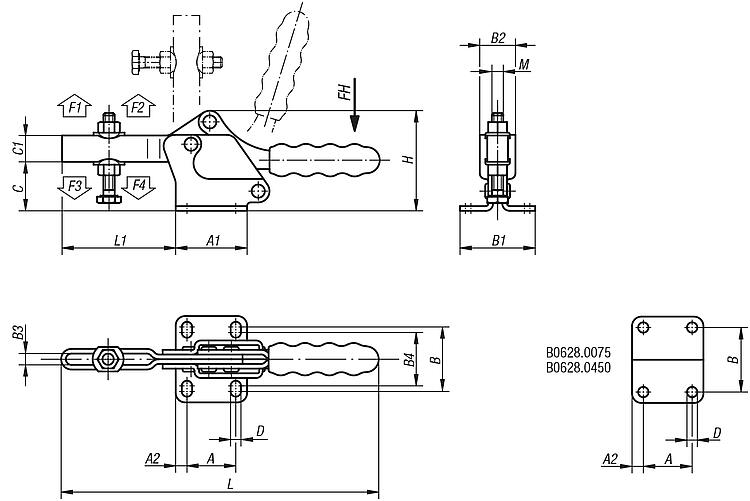

Grundkörper | A | A1 | A2 | B | B1 | B2 | B3 | B4 | C | C1 | D | H | L | L1 | M | Bestellnummer
Befestigungswinkel | CAD | Zub. | Preis | Bestellen |
|---|
| B0628.0075 | Stahl | 13,5 | 25 | 5,7 | 17,4 | 27 | 16 | 5,8 | - | 19 | 9,5 | 5,2 | 38 | 116 | 37 | M5x35 | B0663.02 | | | 13,03 € | | | B0628.0150 | Stahl | 26 | 38 | 6 | 28 | 40 | 20 | 6,2 | 22 | 24 | 14 | 5,5 | 53 | 170 | 60 | M6x50 | B0663.04 | | | 16,48 € | | | B0628.0250 | Stahl | 26 | 42 | 8 | 31 | 47 | 23 | 8,5 | 26 | 35 | 17,5 | 6,6 | 68 | 224 | 79 | M8x60 | B0663.04 | | | 22,65 € | | | B0628.0350 | Stahl | 41,2 | 59 | 9 | 43 | 59 | 30 | 12 | 39 | 45 | 24 | 8,7 | 91 | 274 | 108 | M10x80 | B0663.06 | | | 28,87 € | | | B0628.0450 | Stahl | 41,2 | 67 | 13 | 41,3 | 67 | 38 | 14,2 | - | 59 | 27 | 8,7 | 110 | 305 | 128 | M12x100 | B0663.06 | | | 41,82 € | | | B0628.0075N | Edelstahl | 13,5 | 25 | 5,7 | 17,4 | 27 | 16 | 5,8 | - | 19 | 9,5 | 5,2 | 38 | 116 | 37 | M5x35 | - | | | 26,39 € | | | B0628.0150N | Edelstahl | 26 | 38 | 6 | 28 | 40 | 20 | 6,2 | 22 | 24 | 14 | 5,5 | 53 | 170 | 60 | M6x50 | - | | | 30,35 € | |
