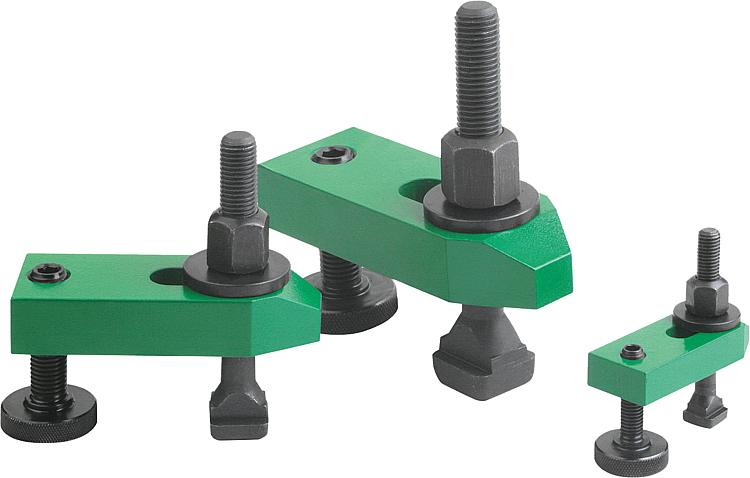

B0408Spanneisen mit Schrauben |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Vergütungsstahl.
Schrauben auf 8.8 vergütet.Ausführung:Spanneisen lackiert. Schrauben brüniert.Hinweis:"F" ist abhängig von der Nutentiefe nach DIN 650.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

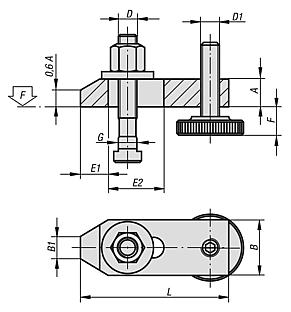

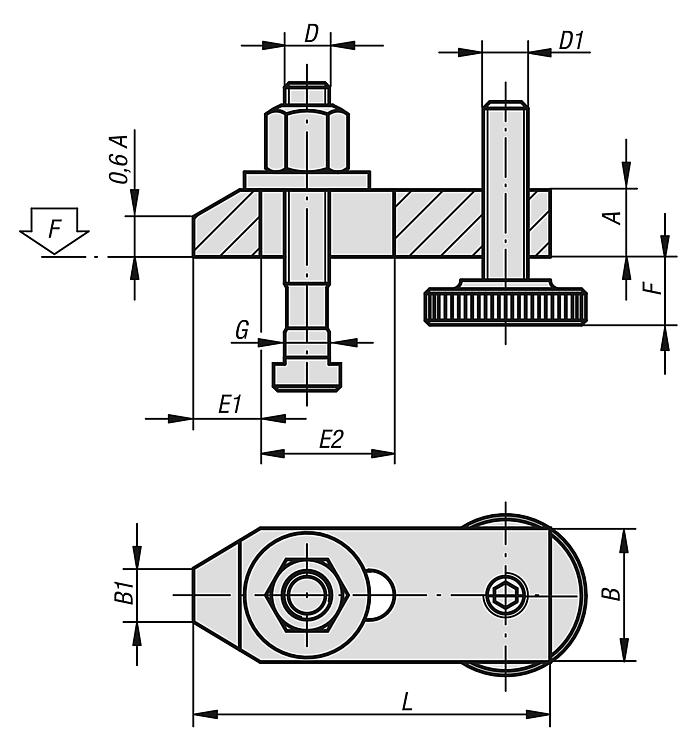

Bestellnummer
| L | A | B | B1 | E1 | E2 | F | G
für
T-Nut | D | D1
| F
kN | CAD | Zub. | Preis | Bestellen |
|---|
| B0408.1010 | 80 | 15 | 30 | 12 | 15 | 30 | 8-32 | 10 | M10x80 | M10 | 13,9 |  | | 27,02 € | | | B0408.1212 | 100 | 20 | 40 | 14 | 21 | 40 | 10-40 | 12 | M12x100 | M12 | 20,2 | | | 33,29 € | | | B0408.1214 | 100 | 20 | 40 | 14 | 21 | 40 | 10-38 | 14 | M12x100 | M12 | 20,2 | | | 33,29 € | | | B0408.1616 | 125 | 25 | 50 | 18 | 26 | 45 | 13-49 | 16 | M16x125 | M16 | 37,8 | | | 46,39 € | | | B0408.1618 | 125 | 25 | 50 | 18 | 26 | 45 | 13-46 | 18 | M16x125 | M16 | 37,8 | | | 48,26 € | | | B0408.2020 | 160 | 30 | 60 | 22 | 30 | 60 | 16-65 | 20 | M20x160 | M20 | 58,8 | | | 75,47 € | | | B0408.2022 | 160 | 30 | 60 | 22 | 30 | 60 | 16-65 | 22 | M20x160 | M20 | 58,8 | | | 75,47 € | |
