B0650Schubstangenspanner mit Konsole |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl.Ausführung:verzinkt und passiviert.
Schubstange, Führungskörper und Andruckschraube phosphatiert.
Kunststoffgriff ölbeständig.Hinweis:Die Spanner arretieren in geschlossener und in geöffneter Griffposition. Deshalb können sie auf Druck wie auch auf Zug eingesetzt werden.
Mit der beigefügten Befestigungsmutter können die Spanner außerdem in jeder gewünschten Position montiert werden.Zubehör:B0655
B0656
B0657
B0658
B0661Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Öffnungswinkel
Griff | Handkraft
FH
N | Haltekraft
F2
N | Spannkraft
F1
N | passender
Kunststoffgriff
| CAD | Zub. | Preis | Bestellen |
|---|
| B0650.0250 | 190° | 170 | 2500 | 1500 | B0655.23 |  |  | 30,63 € | | | B0650.0450 | 185° | 180 | 4000 | 2000 | B0655.30 | | | 44,35 € | |

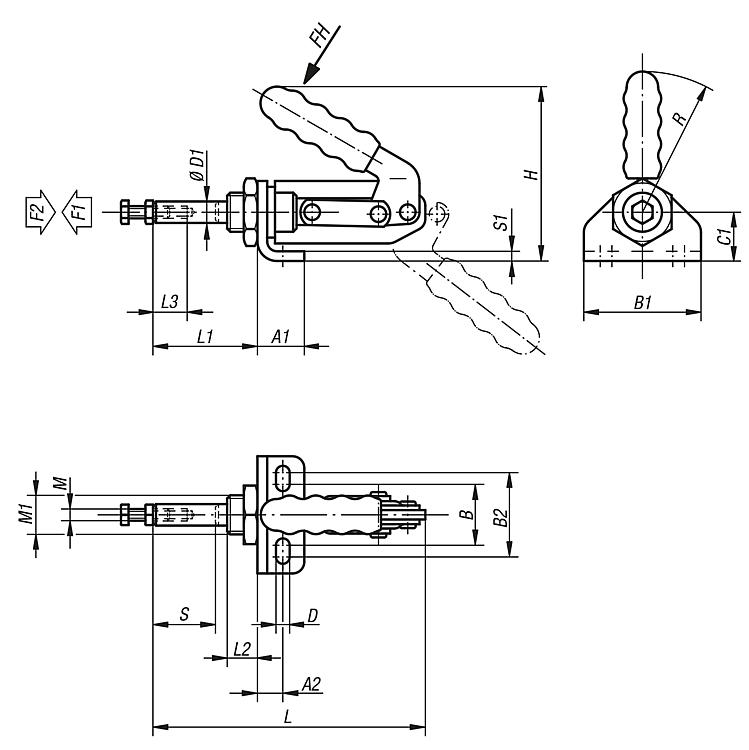

Bestellnummer
| A1 | A2 | B | B1 | B2 | C1 | D
| D1 | H | L | L1 | L2 | L3 | M | M1 | R | S1 | Hub
S | CAD | Zub. | Preis | Bestellen |
|---|
| B0650.0250 | 23 | 13 | 30 | 57,5 | 42 | 25 | 6,5 | 11,1 | 85 | 136 | 52,5 | 14 | 12 | M6x25 | M20x1,5 | 60 | 4 | 32 | | | 30,63 € | | | B0650.0450 | 30 | 18 | 30 | 64 | 45 | 30 | 8,5 | 16 | 120 | 173 | 60 | 17 | 20 | M10x50 | M24x1,5 | 90 | 5 | 38 | | | 44,35 € | |
