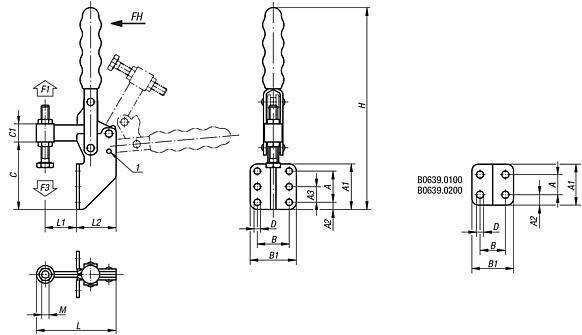

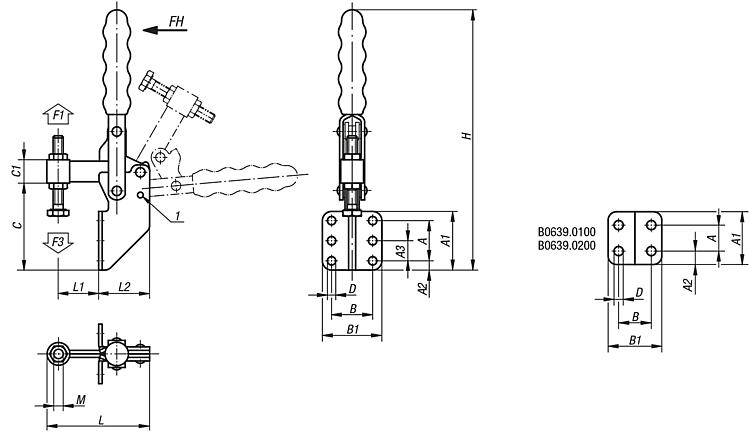

B0639Schnellspanner vertikal mit Winkelfuß und fester Andruckspindel |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl.Ausführung:verzinkt und passiviert.
Andruckspindel und Muttern phosphatiert.
Kunststoffgriff ölbeständig.Hinweis:Der Öffnungswinkel von Haltearm und Griff kann durch Neupositionieren oder Entfernen des Anschlagstiftes verkleinert bzw. vergrößert werden.
Bei den Ausführungen B0639.0100 und B0639.0200 wird ein Neoprendruckstück mitgeliefert.Zubehör:B0655
B0656
B0657
B0658
B0661Zeichnungshinweis:Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Öffnungswinkel
Haltearm
Position 1 | Öffnungswinkel
Haltearm
ohne Anschlag | Öffnungswinkel
Griff
Position 1 | Öffnungswinkel
Griff
ohne Anschlag | passender
Kunststoffgriff
| CAD | Zub. | Preis | Bestellen |
|---|
| B0639.0100 | 80° | 190° | 60° | 100° | B0655.16 |  |  | 15,10 € | | | B0639.0200 | 105° | 175° | 70° | 95° | B0655.22 | | | 19,03 € | | | B0639.0300 | 105° | 160° | 65° | 90° | B0655.28 | | | 29,47 € | |
| Bestellnummer | A | A1 | A2 | A3 | B | B1 | C | C1 | D | H | L | L1 | L2 | M | Handkraft
FH
N | Haltekraft
F1
N | Spannkraft
F3
N | CAD | Zub. | Preis | Bestellen |
|---|
| B0639.0100 | 14 | 29 | 7 | - | 17,5 | 28 | 44 | 9,5 | 4,8 | 122 | 66 | 24,5 | 36 | M5x35 | 80 | 850 | 650 | | | 15,10 € | | | B0639.0200 | 19 | 35 | 8 | - | 25 | 41 | 64 | 12,7 | 5,5 | 170 | 77 | 27 | 44 | M6x50 | 100 | 1600 | 1150 | | | 19,03 € | | | B0639.0300 | 35 | 51 | 8 | 16 | 35 | 51 | 81 | 21,5 | 6,8 | 235 | 116 | 58 | 51 | M8x60 | 130 | 3000 | 1150 | | | 29,47 € | |
