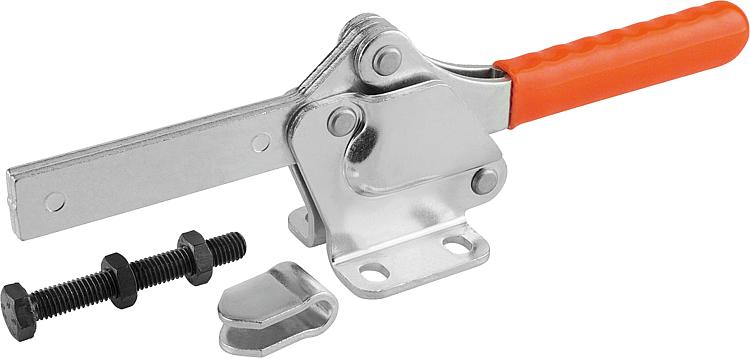

B0630Schnellspanner horizontal mit waagrechtem Fuß und vollem Haltearm |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl.Ausführung:verzinkt und passiviert.
Kunststoffgriff ölbeständig.Hinweis:Spindelschelle anschweißbar.Zubehör:B0655
B0656
B0657
B0658
B0661
B0663Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Bestellnummer
| Öffnungswinkel
Haltearm | Öffnungswinkel
Griff | Handkraft
FH
N | Haltekraft
F1
N | Haltekraft
F2
N | Spannkraft
F3
N | Spannkraft
F4
N | passender
Kunststoffgriff
| CAD | Zub. | Preis | Bestellen |
|---|
| B0630.0250 | 95° | 80° | 200 | 1500 | 3500 | 800 | 1950 | B0655.28 |  |  | 22,65 € | | | B0630.0350 | 90° | 75° | 250 | 2500 | 5500 | 1150 | 3100 | B0655.30 | | | 28,87 € | | | B0630.0450 | 90° | 75° | 250 | 3000 | 6500 | 1150 | 3100 | B0655.34 | | | 41,82 € | |
Bestellnummer

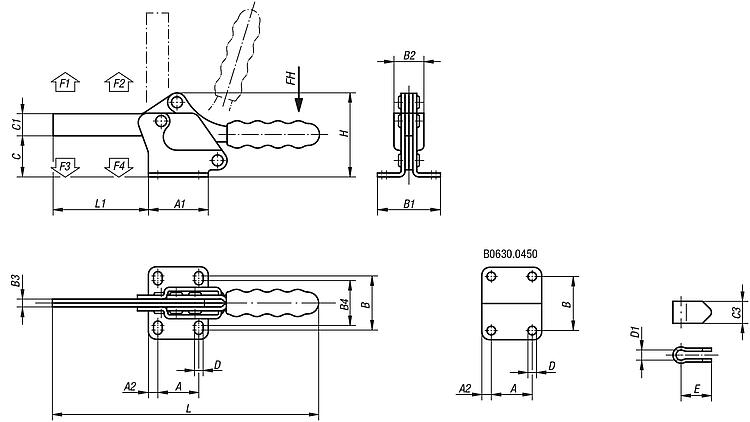

| A | A1 | A2 | B | B1 | B2 | B3 | B4 | C | C1 | C3 | D | D1 | E | H | L | L1 | M=Andruckspindel | Bestellnummer
Befestigungswinkel | CAD | Zub. | Preis | Bestellen |
|---|
| B0630.0250 | 26 | 42 | 8 | 32 | 47 | 23 | 6 | 27 | 34 | 17,5 | 17,5 | 6,6 | 8,3 | 24 | 67 | 226 | 82 | M8x60 | B0663.04 | | | 22,65 € | | | B0630.0350 | 41,2 | 59 | 9 | 43,7 | 60 | 30 | 8 | 39,7 | 45 | 24 | 22 | 8,7 | 10,3 | 30 | 91 | 272 | 110 | M10x80 | B0663.06 | | | 28,87 € | | | B0630.0450 | 41,2 | 67 | 13 | 42,8 | 68 | 38 | 10 | - | 59 | 27 | 26 | 8,7 | 12,3 | 32 | 110 | 310 | 130 | M12x100 | B0663.06 | | | 41,82 € | |
