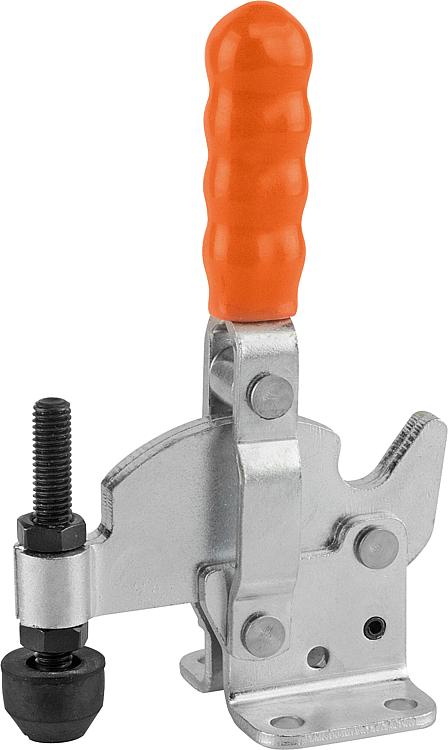

B0641Kurvenschnellspanner vertikal mit waagrechtem Fuß |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl.Ausführung:verzinkt und passiviert.
Andruckspindel und Muttern phosphatiert.
Kunststoffgriff ölbeständig.Hinweis:Die Kurvenschnellspanner sind besonders zum Spannen von Werkstücken mit größerer Toleranz wie z.B. Rohgussteile oder Nichteisenmetalle geeignet.Zubehör:B0655
B0656
B0657
B0658
B0661

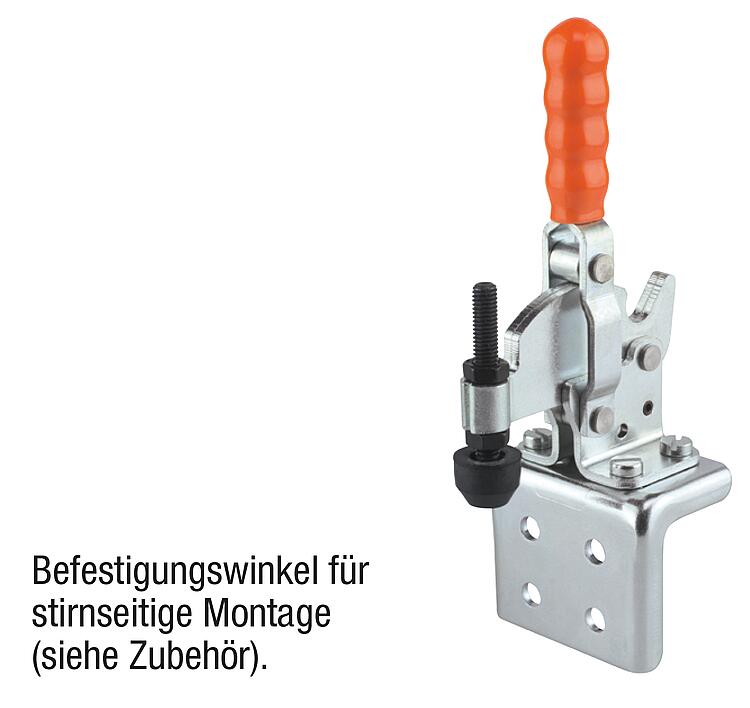

B0663Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Bestellnummer
| Öffnungswinkel
Haltearm | Öffnungswinkel
Griff | Handkraft
FH
N | Haltekraft
F1
N | Spannkraft
F3
N | passender
Kunststoffgriff
| CAD | Zub. | Preis | Bestellen |
|---|
| B0641.0075 | 90° | 80° | 190 | 750 | 350 - 600 | B0655.16 |  |  | 25,48 € | | | B0641.0250 | 85° | 80° | 190 | 2500 | 850 - 1200 | B0655.28 | | | 36,86 € | | | B0641.0350 | 90° | 80° | 230 | 3500 | 950 - 1400 | B0655.30 | | | 46,43 € | |
Bestellnummer

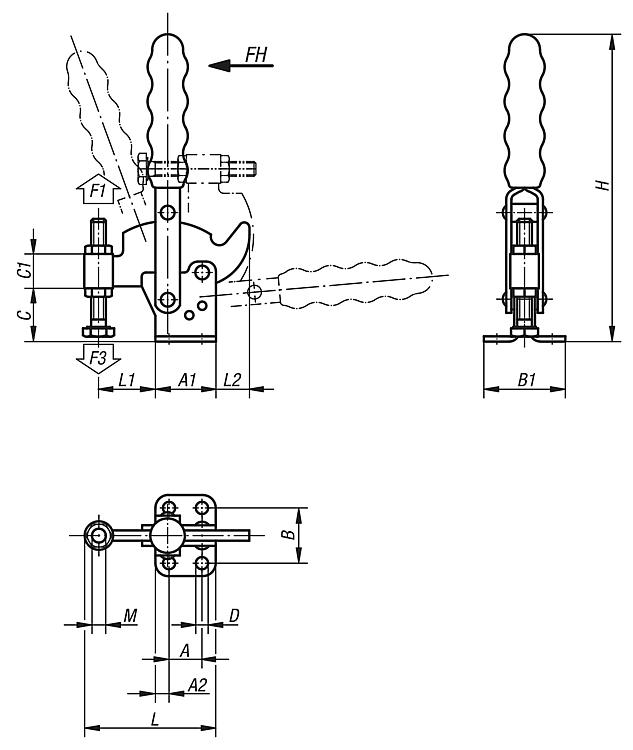

| A | A1 | A2 | B | B1 | C | C1 | D | H | L | L1 | L2 | M | Bestellnummer
Befestigungswinkel | CAD | Zub. | Preis | Bestellen |
|---|
| B0641.0075 | 16 | 26 | 5 | 24 | 34 | 16 | 9,5 | 4,4 | 93 | 52 | 22 | 7 | M5x35 | B0663.02 | | | 25,48 € | | | B0641.0250 | 19 | 35 | 8 | 32 | 47 | 30 | 21,5 | 7,1 | 176 | 74 | 32 | 20 | M8x60 | B0663.04 | | | 36,86 € | | | B0641.0350 | 32 | 50 | 9 | 45 | 64 | 42 | 25,5 | 8,3 | 220 | 116 | 59 | 13 | M10x80 | B0663.06 | | | 46,43 € | |
