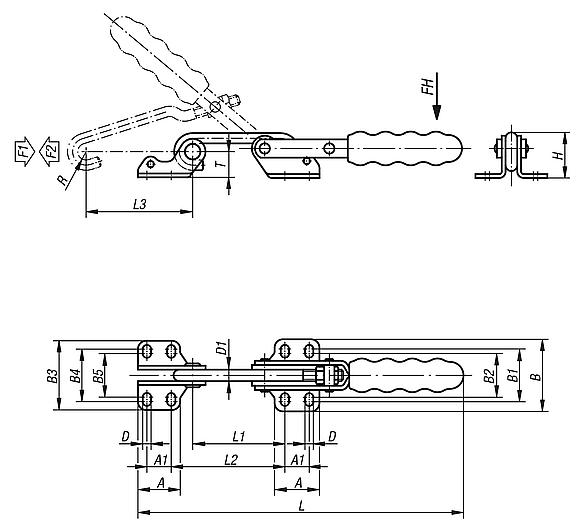

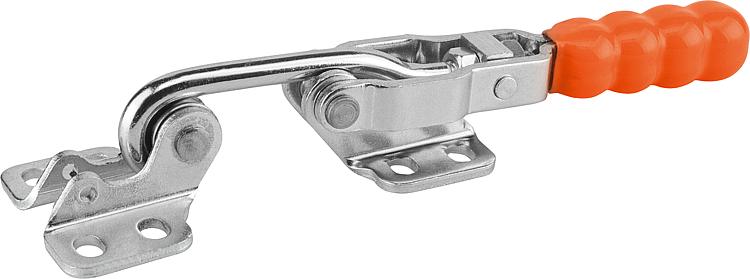

B0645Hakenspanner horizontal mit Gegenhalter |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl oder Edelstahl.Ausführung:verzinkt und passiviert.
Edelstahl blank.

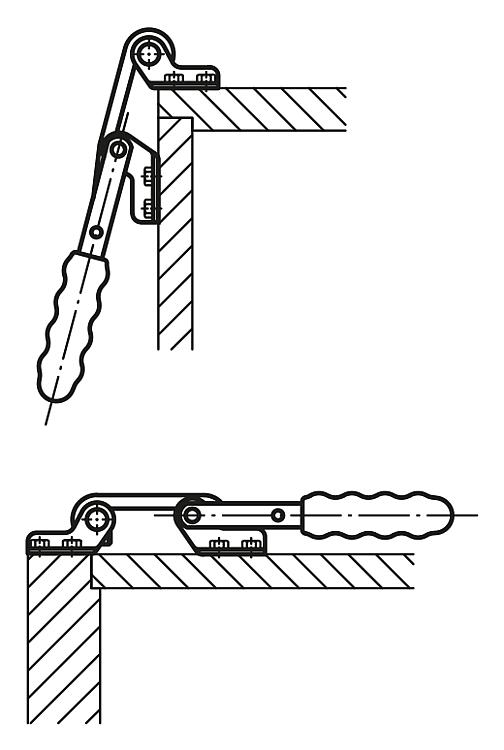

Kunststoffgriff ölbeständig.Hinweis:Die Hakenspanner sind im Besonderen für das schnelle Verschließen und Befestigen von Deckeln und Klappen geeignet.
Der Verstellweg kann am Verschlusshaken für jede Ausführung individuell eingestellt werden.
Verstellweg: 0 - 5 mm.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Bestellnummer
| Material
Grundkörper | Öffnungswinkel
Griff | Handkraft
FH
N | Zugkraft
F1
N | Haltekraft
F2
N | passender
Kunststoffgriff
| CAD | Zub. | Preis | Bestellen |
|---|
| B0645.0130 | Stahl | 155° | 100 | 1500 | 2000 | B0655.19 |  | | 34,20 € | | | B0645.0270 | Stahl | 155° | 160 | 3000 | 4000 | B0655.28 | | | 50,49 € | | | B0645.0430 | Stahl | 155° | 200 | 4000 | 7000 | B0655.34 | | | 63,97 € | | | B0645.0130N | Edelstahl | 155° | 100 | 1500 | 2000 | B0655.19 | | | 39,86 € | | | B0645.0270N | Edelstahl | 155° | 160 | 3000 | 4000 | B0655.28 | | | 60,23 € | | | B0645.0430N | Edelstahl | 155° | 200 | 4000 | 7000 | B0655.34 | | | 125,75 € | |

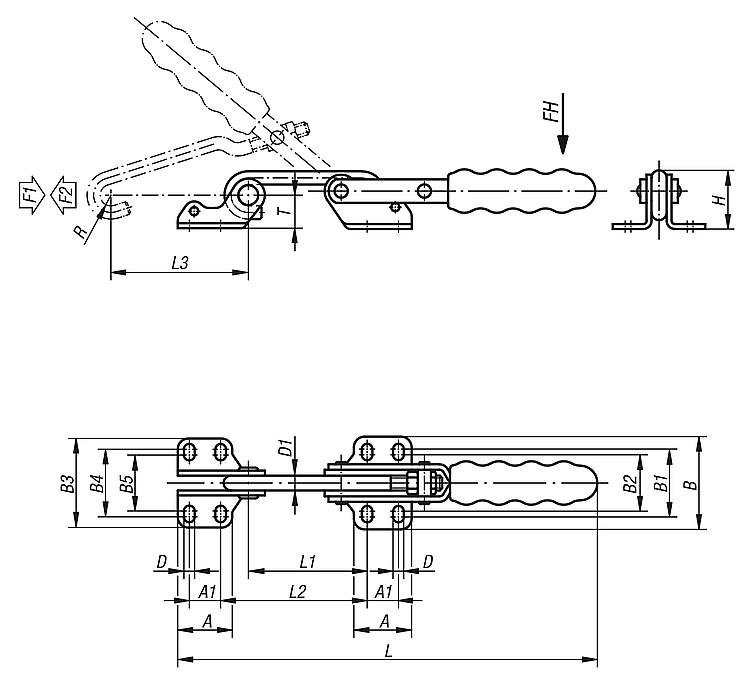

Bestellnummer
| Material
Grundkörper | A | A1 | B | B1 | B2 | B3 | B4 | B5 | D | D1 | H | L | L1 | L2 | Spannweg
L3 | R | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0645.0130 | Stahl | 26 | 13 | 39 | 27 | 22,2 | 43 | 31 | 26 | 5,2 | 6 | 26 | 171 | 45 | 58 | 70 | 6 | 13,5 | | | 34,20 € | | | B0645.0270 | Stahl | 35 | 19 | 52 | 36 | 29 | 57 | 41 | 34 | 6,5 | 8 | 35 | 248 | 68 | 84 | 90 | 7 | 20 | | | 50,49 € | | | B0645.0430 | Stahl | 51 | 32 | 72 | 52,5 | 43,5 | 78 | 59 | 50 | 8,5 | 12 | 49 | 310 | 84 | 104 | 115 | 10 | 27 | | | 63,97 € | | | B0645.0130N | Edelstahl | 26 | 13 | 39 | 27 | 22,2 | 43 | 31 | 26 | 5,2 | 6 | 26 | 171 | 45 | 58 | 70 | 6 | 13,5 | | | 39,86 € | | | B0645.0270N | Edelstahl | 35 | 19 | 52 | 36 | 29 | 57 | 41 | 34 | 6,5 | 8 | 35 | 248 | 68 | 84 | 90 | 7 | 20 | | | 60,23 € | | | B0645.0430N | Edelstahl | 51 | 32 | 72 | 52,5 | 43,5 | 78 | 59 | 50 | 8,5 | 12 | 49 | 310 | 84 | 104 | 115 | 10 | 27 | | | 125,75 € | |
