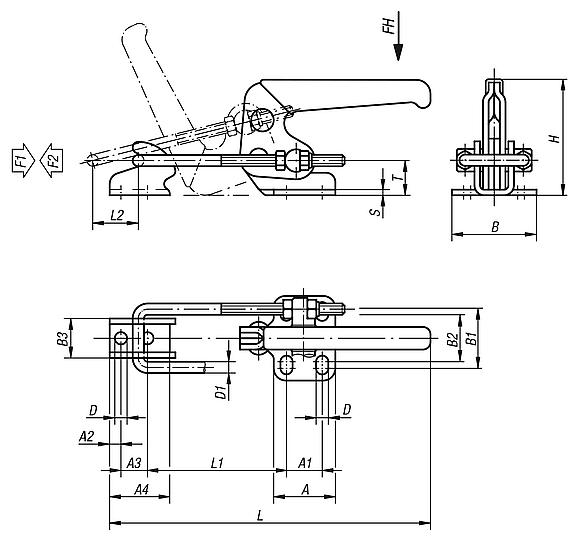

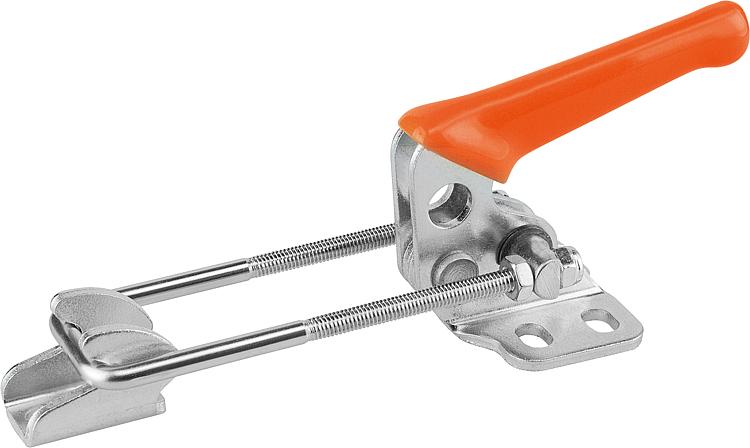

B0646Bügelspanner horizontal mit Gegenhalter |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl oder Edelstahl.Ausführung:verzinkt und passiviert.
Edelstahl blank.

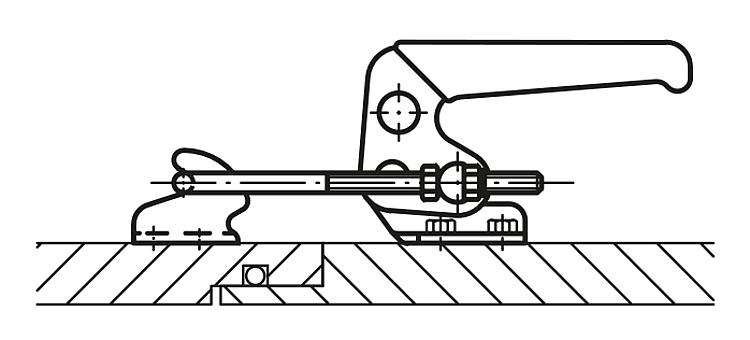

Kunststoffgriff ölbeständig.Hinweis:Die Bügelspanner sind im Besonderen für das schnelle Verschließen und Befestigen von Deckeln und Klappen geeignet.
Der Verstellweg kann am Verschlussbügel für jede Ausführung individuell eingestellt werden.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Material
Grundkörper | Öffnungswinkel
Griff | Handkraft
FH
N | Haltekraft
F2
N | Zugkraft
F1
N | Verstellweg
L max. | Verstellweg
L min. | Verstellweg
L1 max. | Verstellweg
L1 min. | Spannweg
L2 | CAD | Zub. | Preis | Bestellen |
|---|
| B0646.0140 | Stahl | 120° | 100 | 2000 | 1800 | 135 | 105 | 68 | 38 | 16 |  | | 28,02 € | | | B0646.0250 | Stahl | 120° | 150 | 4000 | 2700 | 185 | 145 | 85 | 45 | 24 | | | 41,34 € | | | B0646.0450 | Stahl | 120° | 200 | 7000 | 4500 | 250 | 190 | 120 | 65 | 32 | | | 69,28 € | | | B0646.0140N | Edelstahl | 120° | 100 | 2000 | 1800 | 135 | 105 | 68 | 38 | 16 | | | 31,69 € | | | B0646.0250N | Edelstahl | 120° | 150 | 4000 | 2700 | 185 | 145 | 85 | 45 | 24 | | | 47,44 € | | | B0646.0450N | Edelstahl | 120° | 200 | 7000 | 4500 | 250 | 190 | 120 | 65 | 32 | | | 96,48 € | |

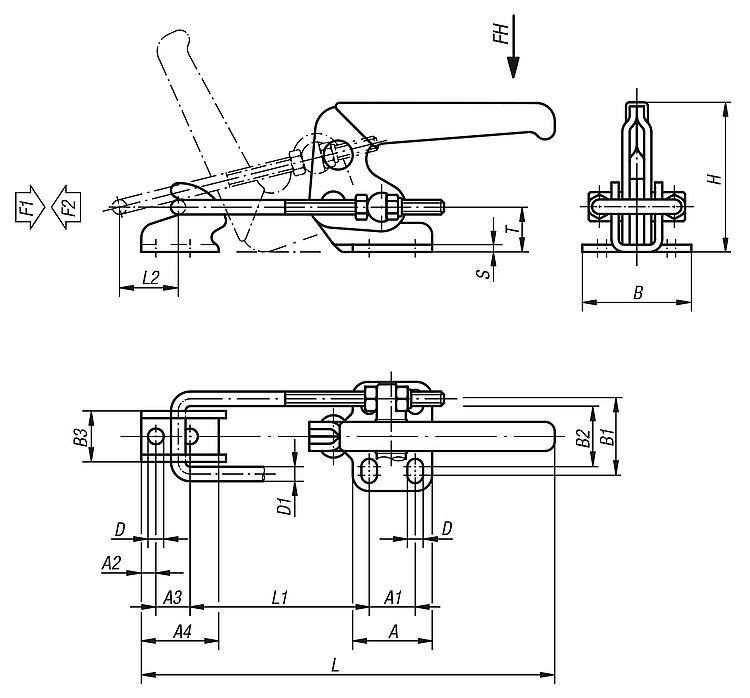

Bestellnummer
| Material
Grundkörper | A | A1 | A2 | A3 | A4 | B | B1 | B2 | B3 | D | D1 | H | S | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0646.0140 | Stahl | 26 | 13 | 4,5 | 11 | 24 | 36 | 24 | 19 | 16 | 5,2 | 4 | 42 | 2,5 | 11,5 | | | 28,02 € | | | B0646.0250 | Stahl | 35 | 19 | 6 | 14 | 32 | 48 | 33 | 26 | 21 | 6,5 | 6 | 64 | 3 | 18,5 | | | 41,34 € | | | B0646.0450 | Stahl | 51 | 32 | 8 | 19 | 40 | 64 | 45 | 36 | 28 | 8,5 | 8 | 85 | 4 | 25,5 | | | 69,28 € | | | B0646.0140N | Edelstahl | 26 | 13 | 4,5 | 11 | 24 | 36 | 24 | 19 | 16 | 5,2 | 4 | 42 | 2,5 | 11,5 | | | 31,69 € | | | B0646.0250N | Edelstahl | 35 | 19 | 6 | 14 | 32 | 48 | 33 | 26 | 21 | 6,5 | 6 | 64 | 3 | 18,5 | | | 47,44 € | | | B0646.0450N | Edelstahl | 51 | 32 | 8 | 19 | 40 | 64 | 45 | 36 | 28 | 8,5 | 8 | 85 | 4 | 25,5 | | | 96,48 € | |
