B0169Grippers und Einsätze rund |
zurück |
|
|
BeschreibungWerkstoff:Form C, F, M Werkzeugstahl
Form E, O, P Edelstahl

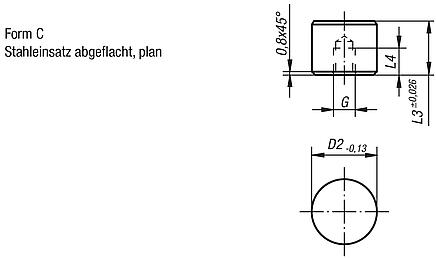

Form K POMAusführung:Form C gehärtet und brüniert.

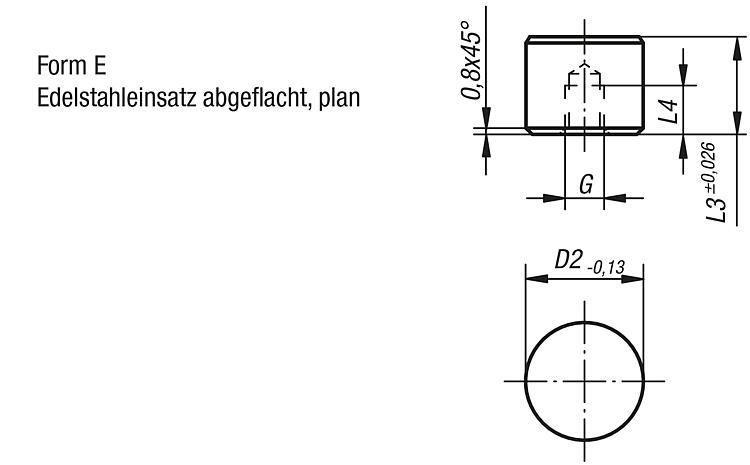

Form E gehärtet, blank.

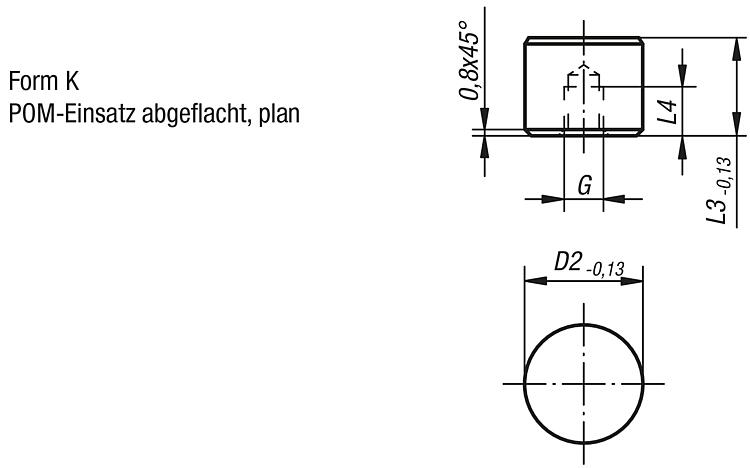

Form K weiß.
Form O mit Diamant-Oberfläche vergleichbar mit 100er Schleifkörnung.
Form P mit Polyurethan-Oberfläche Härte 60° Shore.

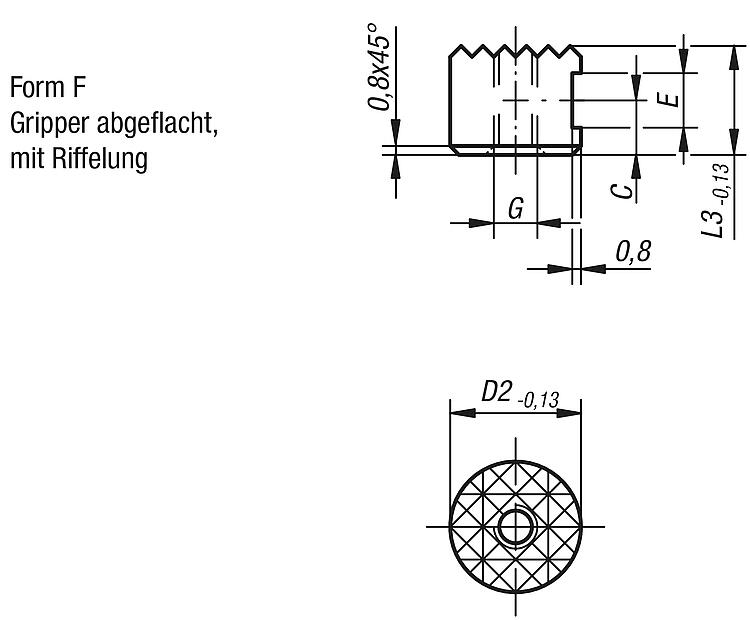

Form F gehärtet und brüniert.
Form M mit Hartmetallriffelung, brüniert.
Hinweis:Die Grippers und Einsätze eignen sich zum Einbau in Spannarme, Greifersysteme, Spannvorrichtungen, Spannbacken und Pendelauflagen. Durch den Einsatz von Grippers gelingt die Übertragung höchster Drehmomente und überdurchschnittlicher Haltekräfte auch bei harten Werkstoffen und bei Oberflächenunregelmäßigkeiten.

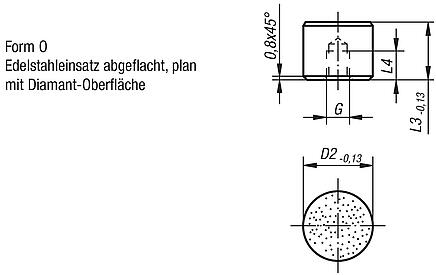

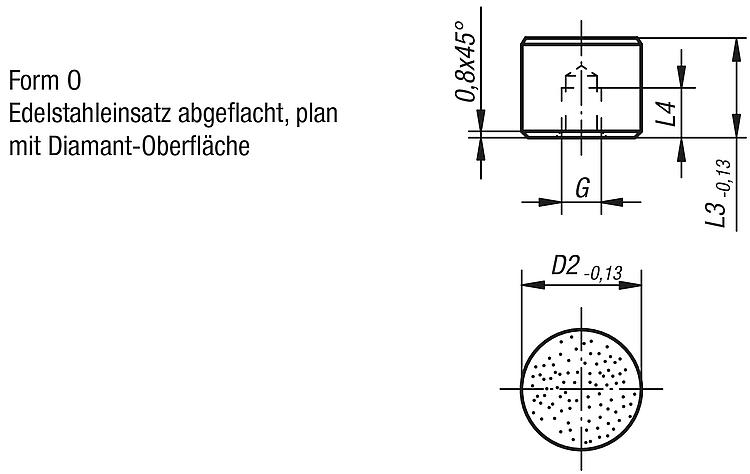

Form O: Die abrasive Diamant-Oberfläche ist fest mit dem Grundkörper verschmolzen. Sie eignet sich ideal zur Aufnahme von glatten oder rutschigen Anwendungen mit einem Minimum von Spanndruck. Dabei übertragen die Diamant-Partikel hohe Haltekräfte auf eine sehr kleine Fläche mit minimaler Beeinträchtigung der Oberfläche. Die Diamant-Oberfläche bietet eine hervorragende Verschleißfestigkeit.

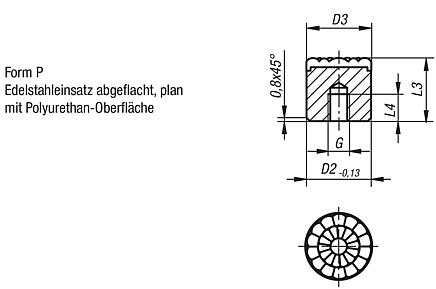

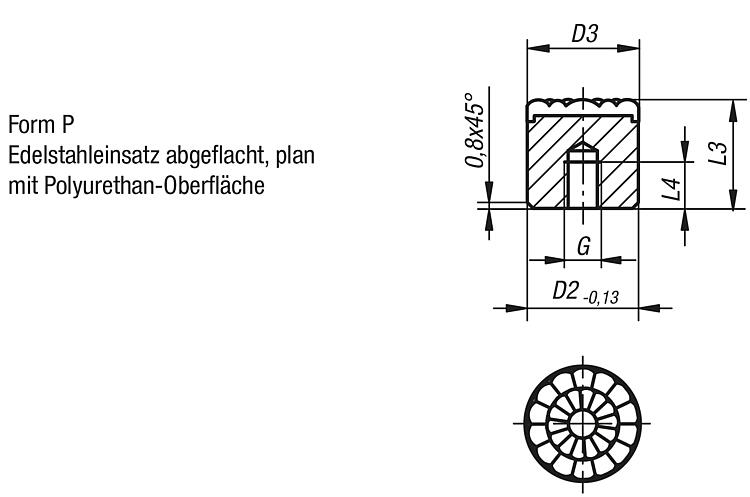

Form P: Die Polyurethan-Oberfläche ist fest auf den Grundkörper aufvulkanisiert. Sie ist abriebfest und nicht abfärbend. Sie bietet optimalen Schutz gegen die Beschädigung von empfindlichen Oberflächen. Die perlenartige Oberfläche erlaubt hohe Haltekräfte und lässt Luft entweichen, so dass keine Saugwirkung zwischen der Kontaktfläche und der Pendelauflage entsteht.
Grippers und Einsätze sind in die nachfolgend genannten Pendelauflagen montierbar:
Bestellnummer B0150.117X022 bis B0150.936X036
Bestellnummer B0154.110X015 bis B0154.924X100
Bestellnummer B0156.120X030 bis B0156.924X080
DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

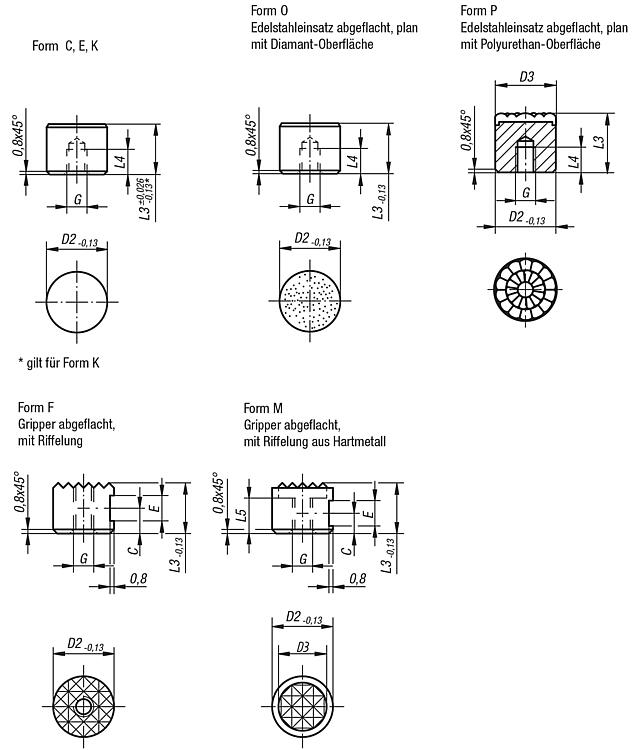

Zeichnungen (Gesamtübersicht) |
| Bestellnummer | Form | D2 | L3 | L4 | G | CAD | Zub. | Preis | Bestellen |
|---|

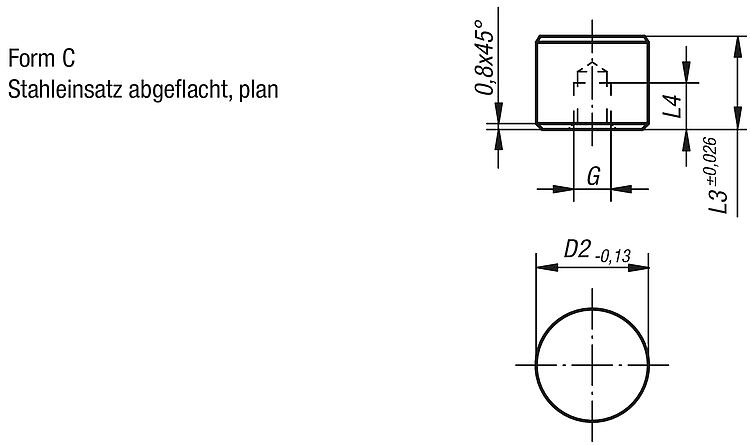

| B0169.10108 | C | 10 | 10 | 5 | M5 |  | | 6,31 € | | | B0169.10128 | C | 10 | 12 | 6,4 | M5 | | | 6,39 € | | | B0169.12108 | C | 12 | 10 | 5 | M5 | | | 6,63 € | | | B0169.12128 | C | 12 | 12 | 6,4 | M5 | | | 6,73 € | | | B0169.16108 | C | 16 | 10 | 5 | M6 | | | 7,25 € | | | B0169.16128 | C | 16 | 12 | 6,4 | M6 | | | 7,30 € | | | B0169.20108 | C | 20 | 10 | 5 | M6 | | | 8,01 € | | | B0169.20128 | C | 20 | 12 | 6,4 | M6 | | | 8,08 € | | | B0169.25108 | C | 25 | 10 | 5 | M6 | | | 8,48 € | | | B0169.25128 | C | 25 | 12 | 6,4 | M6 | | | 8,55 € | |
|
| Bestellnummer | Form
| D2 | L3 | L4 | G | CAD | Zub. | Preis | Bestellen |
|---|

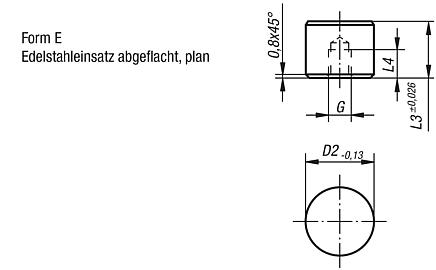

| B0169.10102 | E | 10 | 10 | 5 | M5 | | | 7,16 € | | | B0169.10122 | E | 10 | 12 | 6,4 | M5 | | | 7,49 € | | | B0169.12102 | E | 12 | 10 | 5 | M5 | | | 7,58 € | | | B0169.12122 | E | 12 | 12 | 6,4 | M5 | | | 7,70 € | | | B0169.16102 | E | 16 | 10 | 5 | M6 | | | 8,31 € | | | B0169.16122 | E | 16 | 12 | 6,4 | M6 | | | 8,45 € | | | B0169.20102 | E | 20 | 10 | 5 | M6 | | | 9,26 € | | | B0169.20122 | E | 20 | 12 | 6,4 | M6 | | | 9,46 € | | | B0169.25102 | E | 25 | 10 | 5 | M6 | | | 9,93 € | | | B0169.25122 | E | 25 | 12 | 6,4 | M6 | | | 10,23 € | |
|
| Bestellnummer | Form | D2 | L3 | L4 | G | CAD | Zub. | Preis | Bestellen |
|---|
| B0169.10109 | K | 10 | 10 | 5 | M5 | | | 6,04 € | | | B0169.10129 | K | 10 | 12 | 6,4 | M5 | | | 6,13 € | | | B0169.12109 | K | 12 | 10 | 5 | M5 | | | 6,41 € | | | B0169.12129 | K | 12 | 12 | 6,4 | M5 | | | 6,44 € | | | B0169.16109 | K | 16 | 10 | 5 | M6 | | | 7,06 € | | | B0169.16129 | K | 16 | 12 | 6,4 | M6 | | | 7,14 € | | | B0169.20109 | K | 20 | 10 | 5 | M6 | | | 7,82 € | | | B0169.20129 | K | 20 | 12 | 6,4 | M6 | | | 7,88 € | | | B0169.25109 | K | 25 | 10 | 5 | M6 | | | 8,23 € | | | B0169.25129 | K | 25 | 12 | 6,4 | M6 | | | 8,31 € | |
|
| Bestellnummer | Form
| D2 | L3 | L4 | G | CAD | Zub. | Preis | Bestellen |
|---|
| B0169.10105 | O | 10 | 10 | 5 | M5 | | | 11,76 € | | | B0169.10125 | O | 10 | 12 | 6,4 | M5 | | | 12,74 € | | | B0169.12105 | O | 12 | 10 | 5 | M5 | | | 13,47 € | | | B0169.12125 | O | 12 | 12 | 6,4 | M5 | | | 13,03 € | | | B0169.16105 | O | 16 | 10 | 5 | M6 | | | 17,00 € | | | B0169.16125 | O | 16 | 12 | 6,4 | M6 | | | 17,18 € | | | B0169.20105 | O | 20 | 10 | 5 | M6 | | | 19,00 € | | | B0169.20125 | O | 20 | 12 | 6,4 | M6 | | | 19,30 € | | | B0169.25105 | O | 25 | 10 | 5 | M6 | | | 22,20 € | | | B0169.25125 | O | 25 | 12 | 6,4 | M6 | | | 23,48 € | |
|
|
| Bestellnummer | Form | D2 | L3 | C | E | G | CAD | Zub. | Preis | Bestellen |
|---|
| B0169.1010 | F | 10 | 10 | 4,5 | 4,75 | M5 | | | 14,52 € | | | B0169.1210 | F | 12 | 10 | 4,5 | 4,75 | M5 | | | 14,77 € | | | B0169.1212 | F | 12 | 12 | 6 | 4,75 | M5 | | | 15,26 € | | | B0169.1610 | F | 16 | 10 | 4,5 | 4,75 | M6 | | | 19,27 € | | | B0169.2010 | F | 20 | 10 | 4,5 | 4,75 | M6 | | | 21,47 € | | | B0169.2510 | F | 25 | 10 | 4,5 | 4,75 | M6 | | | 25,96 € | |
|
| Bestellnummer | Form | D2 | D3 | L3 | L5 | C | E | G | CAD | Zub. | Preis | Bestellen |
|---|

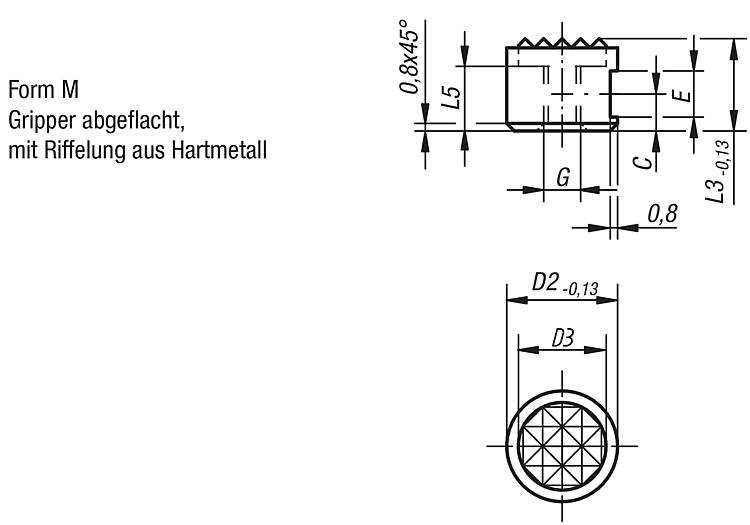

| B0169.10107 | M | 10 | 7,9 | 10 | 6 | 4,5 | 4,75 | M5 | | | 15,08 € | | | B0169.12107 | M | 12 | 9,5 | 10 | 6 | 4,5 | 4,75 | M5 | | | 15,23 € | | | B0169.12127 | M | 12 | 9,5 | 12 | 7 | 6 | 4,75 | M5 | | | 15,70 € | | | B0169.16107 | M | 16 | 12,7 | 10 | 6 | 4,5 | 4,75 | M6 | | | 19,82 € | | | B0169.20107 | M | 20 | 15,9 | 10 | 6 | 4,5 | 4,75 | M6 | | | 22,67 € | | | B0169.25107 | M | 25 | 19 | 10 | 6 | 4,5 | 4,75 | M6 | | | 30,93 € | |
|
