B0159Kugeldruckschrauben ohne Kopf mit abgeflachter Kugel und... |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Schraube Vergütungsstahl, Festigkeitsklasse 10.9.
Kugel Wälzlagerstahl.Ausführung:Schraube schwarz. Kugel gehärtet, blank.Hinweis:Mit der abgeflachten Kugel können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst.

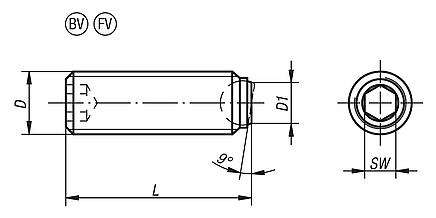

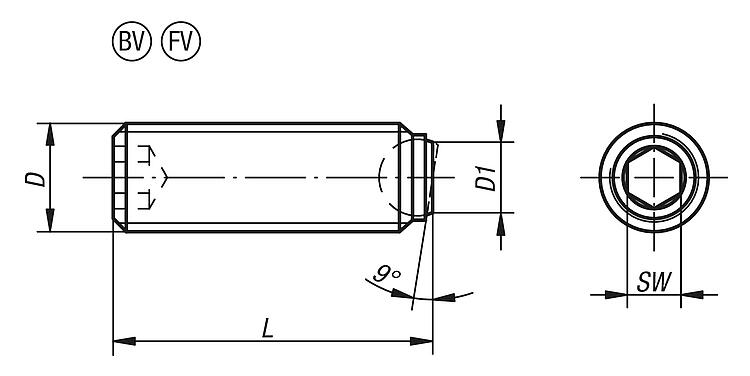

Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.Zeichnungshinweis:Form BV: abgeflachte Kugel mit Verdrehsicherung
Form FV: abgeflachte Kugel, geriffelt mit Verdrehsicherung DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Form | D | D1 | L | Kugel-Ø | SW | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0159.50612 | BV | M6 | 3 | 12,1 | 4 | 3 | 6 |  | | 7,02 € | | | B0159.50616 | BV | M6 | 3 | 16,1 | 4 | 3 | 6 | | | 7,09 € | | | B0159.50620 | BV | M6 | 3 | 20,1 | 4 | 3 | 6 | | | 7,23 € | | | B0159.50625 | BV | M6 | 3 | 25,1 | 4 | 3 | 6 | | | 7,30 € | | | B0159.50816 | BV | M8 | 4,1 | 16,3 | 5,5 | 4 | 9 | | | 8,02 € | | | B0159.50820 | BV | M8 | 4,1 | 20,3 | 5,5 | 4 | 9 | | | 8,48 € | | | B0159.50825 | BV | M8 | 4,1 | 25,3 | 5,5 | 4 | 9 | | | 8,48 € | | | B0159.50830 | BV | M8 | 4,1 | 30,3 | 5,5 | 4 | 9 | | | 8,52 € | | | B0159.51020 | BV | M10 | 5,6 | 20,3 | 7 | 5 | 12 | | | 8,98 € | | | B0159.51025 | BV | M10 | 5,6 | 25,3 | 7 | 5 | 12 | | | 9,30 € | | | B0159.51035 | BV | M10 | 5,6 | 35,3 | 7 | 5 | 12 | | | 9,40 € | | | B0159.51040 | BV | M10 | 5,6 | 40,2 | 7 | 5 | 12 | | | 9,54 € | | | B0159.51230 | BV | M12 | 7 | 30,2 | 8,5 | 6 | 18 | | | 11,01 € | | | B0159.51220 | BV | M12 | 7 | 20,2 | 8,5 | 6 | 18 | | | 10,43 € | | | B0159.51240 | BV | M12 | 7 | 40,2 | 8,5 | 6 | 18 | | | 11,11 € | | | B0159.51250 | BV | M12 | 7 | 50 | 8,5 | 6 | 18 | | | 11,28 € | | | B0159.51635 | BV | M16 | 10,7 | 35 | 12 | 8 | 36 | | | 14,01 € | | | B0159.51650 | BV | M16 | 10,7 | 50 | 12 | 8 | 36 | | | 14,35 € | | | B0159.52030 | BV | M20 | 13,5 | 30 | 15 | 10 | 60 | | | 20,61 € | | | B0159.52040 | BV | M20 | 13,5 | 40 | 15 | 10 | 60 | | | 20,69 € | | | B0159.52050 | BV | M20 | 13,5 | 50 | 15 | 10 | 60 | | | 21,01 € | | | B0159.52060 | BV | M20 | 13,5 | 60 | 15 | 10 | 60 | | | 21,09 € | | | B0159.52435 | BV | M24 | 15,8 | 35 | 18 | 12 | 80 | | | 26,85 € | | | B0159.52450 | BV | M24 | 15,8 | 50 | 18 | 12 | 80 | | | 27,38 € | | | B0159.52480 | BV | M24 | 15,8 | 80 | 18 | 12 | 80 | | | 29,06 € | | | B0159.60816 | FV | M8 | 4,1 | 16,3 | 5,5 | 4 | 9 | | | 14,74 € | | | B0159.60820 | FV | M8 | 4,1 | 20,3 | 5,5 | 4 | 9 | | | 14,74 € | | | B0159.60825 | FV | M8 | 4,1 | 25,3 | 5,5 | 4 | 9 | | | 14,80 € | | | B0159.60830 | FV | M8 | 4,1 | 30,3 | 5,5 | 4 | 9 | | | 14,85 € | | | B0159.61020 | FV | M10 | 5,6 | 20,3 | 7 | 5 | 12 | | | 18,67 € | | | B0159.61025 | FV | M10 | 5,6 | 25,3 | 7 | 5 | 12 | | | 19,50 € | | | B0159.61035 | FV | M10 | 5,6 | 35,3 | 7 | 5 | 12 | | | 19,64 € | | | B0159.61040 | FV | M10 | 5,6 | 40,2 | 7 | 5 | 12 | | | 19,99 € | | | B0159.61220 | FV | M12 | 7 | 20,2 | 8,5 | 6 | 18 | | | 20,30 € | | | B0159.61230 | FV | M12 | 7 | 30,2 | 8,5 | 6 | 18 | | | 21,29 € | | | B0159.61240 | FV | M12 | 7 | 40,2 | 8,5 | 6 | 18 | | | 21,45 € | | | B0159.61250 | FV | M12 | 7 | 50 | 8,5 | 6 | 18 | | | 21,83 € | | | B0159.61635 | FV | M16 | 10,7 | 35 | 12 | 8 | 36 | | | 24,48 € | | | B0159.61650 | FV | M16 | 10,7 | 50 | 12 | 8 | 36 | | | 24,79 € | | | B0159.62030 | FV | M20 | 13,5 | 30 | 15 | 10 | 60 | | | 28,78 € | | | B0159.62040 | FV | M20 | 13,5 | 40 | 15 | 10 | 60 | | | 29,38 € | | | B0159.62050 | FV | M20 | 13,5 | 50 | 15 | 10 | 60 | | | 29,59 € | | | B0159.62060 | FV | M20 | 13,5 | 60 | 15 | 10 | 60 | | | 30,13 € | | | B0159.62435 | FV | M24 | 15,8 | 35 | 18 | 12 | 80 | | | 34,40 € | | | B0159.62450 | FV | M24 | 15,8 | 50 | 18 | 12 | 80 | | | 35,34 € | | | B0159.62480 | FV | M24 | 15,8 | 80 | 18 | 12 | 80 | | | 37,41 € | |
