B0161Kugeldruckschrauben ohne Kopf mit voller Kugel |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Schraube Vergütungsstahl, Festigkeitsklasse 10.9.
Kugel Wälzlagerstahl oder POM.Ausführung:Schraube schwarz.
Kugel gehärtet und blank oder POM.Hinweis:Kugeldruckschrauben ohne Kopf mit voller Kugel werden dann verwendet, wenn eine saubere, polierte Druckfläche verlangt wird.

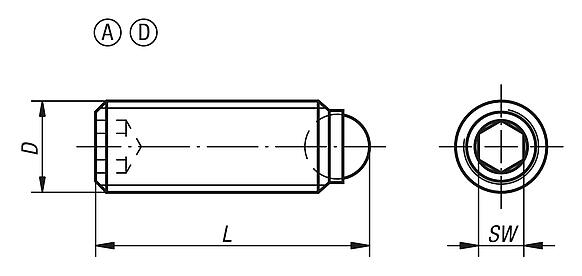

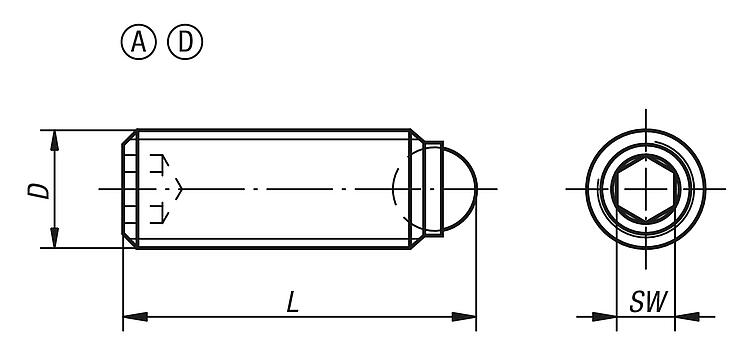

Längere Ausführungen wurden speziell für den Einsatz als „Klebestifte“ konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.Zeichnungshinweis:Form A: Kugel aus Stahl
Form D: Kugel aus POM DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Form | Material
Komponente | D | L | Kugel-Ø | SW | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0161.1046 | A | Wälzlagerstahl | M4 | 6 | 2,5 | 2 | 3,5 |  | | 1,94 € | | | B0161.1048 | A | Wälzlagerstahl | M4 | 8 | 2,5 | 2 | 3,5 | | | 1,94 € | | | B0161.10410 | A | Wälzlagerstahl | M4 | 10 | 2,5 | 2 | 3,5 | | | 1,94 € | | | B0161.10412 | A | Wälzlagerstahl | M4 | 12 | 2,5 | 2 | 3,5 | | | 1,94 € | | | B0161.10416 | A | Wälzlagerstahl | M4 | 16 | 2,5 | 2 | 3,5 | | | 1,94 € | | | B0161.1058 | A | Wälzlagerstahl | M5 | 8 | 3 | 2,5 | 4,5 | | | 1,85 € | | | B0161.10510 | A | Wälzlagerstahl | M5 | 10 | 3 | 2,5 | 4,5 | | | 1,85 € | | | B0161.10512 | A | Wälzlagerstahl | M5 | 12 | 3 | 2,5 | 4,5 | | | 1,85 € | | | B0161.10516 | A | Wälzlagerstahl | M5 | 16 | 3 | 2,5 | 4,5 | | | 1,90 € | | | B0161.10520 | A | Wälzlagerstahl | M5 | 20 | 3 | 2,5 | 4,5 | | | 1,90 € | | | B0161.10525 | A | Wälzlagerstahl | M5 | 25 | 3 | 2,5 | 4,5 | | | 1,90 € | | | B0161.10610 | A | Wälzlagerstahl | M6 | 10,8 | 4 | 3 | 9 | | | 1,85 € | | | B0161.10612 | A | Wälzlagerstahl | M6 | 12,8 | 4 | 3 | 9 | | | 1,85 € | | | B0161.10616 | A | Wälzlagerstahl | M6 | 16,8 | 4 | 3 | 9 | | | 1,85 € | | | B0161.10620 | A | Wälzlagerstahl | M6 | 20,8 | 4 | 3 | 9 | | | 1,90 € | | | B0161.10625 | A | Wälzlagerstahl | M6 | 25,8 | 4 | 3 | 9 | | | 1,90 € | | | B0161.10650 | A | Wälzlagerstahl | M6 | 50,8 | 4 | 3 | 9 | | | 2,78 € | | | B0161.10660 | A | Wälzlagerstahl | M6 | 60,8 | 4 | 3 | 9 | | | 2,90 € | | | B0161.10680 | A | Wälzlagerstahl | M6 | 80,8 | 4 | 3 | 9 | | | 3,00 € | | | B0161.10810 | A | Wälzlagerstahl | M8 | 11,2 | 5,5 | 4 | 10 | | | 1,85 € | | | B0161.10812 | A | Wälzlagerstahl | M8 | 13,2 | 5,5 | 4 | 10 | | | 1,85 € | | | B0161.10816 | A | Wälzlagerstahl | M8 | 17,2 | 5,5 | 4 | 15 | | | 1,85 € | | | B0161.10820 | A | Wälzlagerstahl | M8 | 21,2 | 5,5 | 4 | 15 | | | 1,85 € | | | B0161.10825 | A | Wälzlagerstahl | M8 | 26,2 | 5,5 | 4 | 15 | | | 1,87 € | | | B0161.10830 | A | Wälzlagerstahl | M8 | 31,2 | 5,5 | 4 | 15 | | | 1,92 € | | | B0161.10850 | A | Wälzlagerstahl | M8 | 51,2 | 5,5 | 4 | 15 | | | 2,83 € | | | B0161.10860 | A | Wälzlagerstahl | M8 | 61,2 | 5,5 | 4 | 15 | | | 2,91 € | | | B0161.10880 | A | Wälzlagerstahl | M8 | 81,2 | 5,5 | 4 | 15 | | | 3,01 € | | | B0161.11012 | A | Wälzlagerstahl | M10 | 13,7 | 7 | 5 | 20 | | | 2,14 € | | | B0161.11016 | A | Wälzlagerstahl | M10 | 17,7 | 7 | 5 | 20 | | | 2,14 € | | | B0161.11020 | A | Wälzlagerstahl | M10 | 21,7 | 7 | 5 | 20 | | | 2,27 € | | | B0161.11025 | A | Wälzlagerstahl | M10 | 26,7 | 7 | 5 | 20 | | | 2,27 € | | | B0161.11035 | A | Wälzlagerstahl | M10 | 36,7 | 7 | 5 | 20 | | | 2,37 € | | | B0161.11216 | A | Wälzlagerstahl | M12 | 18 | 8,5 | 6 | 30 | | | 2,45 € | | | B0161.11220 | A | Wälzlagerstahl | M12 | 22 | 8,5 | 6 | 30 | | | 2,45 € | | | B0161.11225 | A | Wälzlagerstahl | M12 | 27 | 8,5 | 6 | 30 | | | 2,47 € | | | B0161.11230 | A | Wälzlagerstahl | M12 | 32 | 8,5 | 6 | 30 | | | 2,62 € | | | B0161.11232 | A | Wälzlagerstahl | M12 | 34 | 8,5 | 6 | 30 | | | 2,65 € | | | B0161.11240 | A | Wälzlagerstahl | M12 | 42 | 8,5 | 6 | 30 | | | 2,91 € | | | B0161.11620 | A | Wälzlagerstahl | M16 | 23,3 | 12 | 8 | 60 | | | 3,94 € | | | B0161.11625 | A | Wälzlagerstahl | M16 | 28,3 | 12 | 8 | 60 | | | 3,94 € | | | B0161.11635 | A | Wälzlagerstahl | M16 | 38,3 | 12 | 8 | 60 | | | 4,18 € | | | B0161.11650 | A | Wälzlagerstahl | M16 | 53,3 | 12 | 8 | 60 | | | 4,36 € | | | B0161.12030 | A | Wälzlagerstahl | M20 | 34,2 | 15 | 10 | 90 | | | 9,02 € | | | B0161.12040 | A | Wälzlagerstahl | M20 | 44,2 | 15 | 10 | 90 | | | 9,25 € | | | B0161.12060 | A | Wälzlagerstahl | M20 | 64,2 | 15 | 10 | 90 | | | 10,02 € | | | B0161.12435 | A | Wälzlagerstahl | M24 | 39,7 | 18 | 12 | 120 | | | 13,18 € | | | B0161.12450 | A | Wälzlagerstahl | M24 | 54,7 | 18 | 12 | 120 | | | 14,34 € | | | B0161.12480 | A | Wälzlagerstahl | M24 | 84,7 | 18 | 12 | 120 | | | 17,20 € | | | B0161.3046 | D | Polyacetal | M4 | 6 | 2,5 | 2 | 0,3 | | | 2,17 € | | | B0161.3048 | D | Polyacetal | M4 | 8 | 2,5 | 2 | 0,3 | | | 2,17 € | | | B0161.30410 | D | Polyacetal | M4 | 10 | 2,5 | 2 | 0,3 | | | 2,17 € | | | B0161.30412 | D | Polyacetal | M4 | 12 | 2,5 | 2 | 0,3 | | | 2,17 € | | | B0161.30416 | D | Polyacetal | M4 | 16 | 2,5 | 2 | 0,3 | | | 2,17 € | | | B0161.3058 | D | Polyacetal | M5 | 8 | 3 | 2,5 | 0,5 | | | 2,03 € | | | B0161.30510 | D | Polyacetal | M5 | 10 | 3 | 2,5 | 0,5 | | | 2,03 € | | | B0161.30512 | D | Polyacetal | M5 | 12 | 3 | 2,5 | 0,5 | | | 2,03 € | | | B0161.30516 | D | Polyacetal | M5 | 16 | 3 | 2,5 | 0,5 | | | 2,08 € | | | B0161.30520 | D | Polyacetal | M5 | 20 | 3 | 2,5 | 0,5 | | | 2,08 € | | | B0161.30525 | D | Polyacetal | M5 | 25 | 3 | 2,5 | 0,5 | | | 2,14 € | | | B0161.30610 | D | Polyacetal | M6 | 10,8 | 4 | 3 | 0,9 | | | 2,03 € | | | B0161.30612 | D | Polyacetal | M6 | 12,8 | 4 | 3 | 0,9 | | | 2,03 € | | | B0161.30616 | D | Polyacetal | M6 | 16,8 | 4 | 3 | 0,9 | | | 2,08 € | | | B0161.30620 | D | Polyacetal | M6 | 20,8 | 4 | 3 | 0,9 | | | 2,17 € | | | B0161.30625 | D | Polyacetal | M6 | 25,8 | 4 | 3 | 0,9 | | | 2,17 € | | | B0161.30810 | D | Polyacetal | M8 | 11,2 | 5,5 | 4 | 1,5 | | | 2,17 € | | | B0161.30812 | D | Polyacetal | M8 | 13,2 | 5,5 | 4 | 1,5 | | | 2,17 € | | | B0161.30816 | D | Polyacetal | M8 | 17,2 | 5,5 | 4 | 1,5 | | | 2,17 € | | | B0161.30820 | D | Polyacetal | M8 | 21,2 | 5,5 | 4 | 1,5 | | | 2,17 € | | | B0161.30825 | D | Polyacetal | M8 | 26,2 | 5,5 | 4 | 1,5 | | | 2,24 € | | | B0161.30830 | D | Polyacetal | M8 | 31,2 | 5,5 | 4 | 1,5 | | | 2,24 € | | | B0161.31012 | D | Polyacetal | M10 | 13,7 | 7 | 5 | 2 | | | 2,40 € | | | B0161.31016 | D | Polyacetal | M10 | 17,7 | 7 | 5 | 2 | | | 2,40 € | | | B0161.31020 | D | Polyacetal | M10 | 21,7 | 7 | 5 | 2 | | | 2,51 € | | | B0161.31025 | D | Polyacetal | M10 | 26,7 | 7 | 5 | 2 | | | 2,51 € | | | B0161.31035 | D | Polyacetal | M10 | 36,7 | 7 | 5 | 2 | | | 2,60 € | | | B0161.31216 | D | Polyacetal | M12 | 18 | 8,5 | 6 | 3 | | | 3,04 € | | | B0161.31220 | D | Polyacetal | M12 | 22 | 8,5 | 6 | 3 | | | 3,04 € | | | B0161.31230 | D | Polyacetal | M12 | 32 | 8,5 | 6 | 3 | | | 3,25 € | | | B0161.31240 | D | Polyacetal | M12 | 42 | 8,5 | 6 | 3 | | | 3,49 € | |
