B0157Kugeldruckschrauben ohne Kopf mit abgeflachter Kugel |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Schraube Vergütungsstahl, Festigkeitsklasse 10.9.
Kugel Wälzlagerstahl oder POM.Ausführung:Schraube schwarz.
Kugel gehärtet und blank oder POM.Hinweis:Mit der abgeflachten Kugel Form B, C oder F können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst.
Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.Zeichnungshinweis:Form B: Kugel aus Stahl
Form C: Kugel aus POM

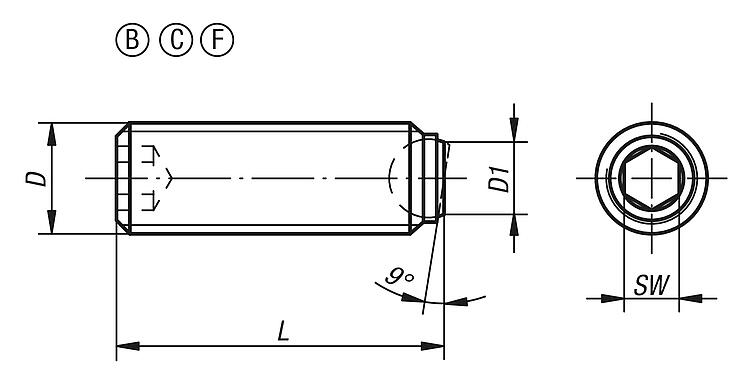

Form F: Kugel aus Stahl, geriffelt DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Form | D | D1 | L | Kugel-Ø | SW | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0157.20412 | B | M4 | 1,4 | 11,8 | 2,5 | 2 | 3,5 |  | | 3,03 € | | | B0157.20416 | B | M4 | 1,4 | 15,8 | 2,5 | 2 | 3,5 | | | 3,05 € | | | B0157.2046 | B | M4 | 1,4 | 5,8 | 2,5 | 2 | 3,5 | | | 3,00 € | | | B0157.2048 | B | M4 | 1,4 | 7,8 | 2,5 | 2 | 3,5 | | | 3,00 € | | | B0157.20410 | B | M4 | 1,4 | 9,8 | 2,5 | 2 | 3,5 | | | 3,03 € | | | B0157.20512 | B | M5 | 2 | 11,6 | 3 | 2,5 | 4,5 | | | 3,19 € | | | B0157.20516 | B | M5 | 2 | 15,6 | 3 | 2,5 | 4,5 | | | 3,19 € | | | B0157.20520 | B | M5 | 2 | 19,6 | 3 | 2,5 | 4,5 | | | 3,32 € | | | B0157.20525 | B | M5 | 2 | 24,6 | 3 | 2,5 | 4,5 | | | 3,32 € | | | B0157.2058 | B | M5 | 2 | 7,6 | 3 | 2,5 | 4,5 | | | 3,08 € | | | B0157.20510 | B | M5 | 2 | 9,6 | 3 | 2,5 | 4,5 | | | 3,08 € | | | B0157.20610 | B | M6 | 3 | 10,1 | 4 | 3 | 9 | | | 2,99 € | | | B0157.20612 | B | M6 | 3 | 12,1 | 4 | 3 | 9 | | | 2,99 € | | | B0157.20616 | B | M6 | 3 | 16,1 | 4 | 3 | 9 | | | 2,99 € | | | B0157.20620 | B | M6 | 3 | 20,1 | 4 | 3 | 9 | | | 2,99 € | | | B0157.20625 | B | M6 | 3 | 25,1 | 4 | 3 | 9 | | | 3,02 € | | | B0157.20650 | B | M6 | 3 | 50,1 | 4 | 3 | 9 | | | 3,09 € | | | B0157.20660 | B | M6 | 3 | 60,1 | 4 | 3 | 9 | | | 3,15 € | | | B0157.20680 | B | M6 | 3 | 80,1 | 4 | 3 | 9 | | | 3,98 € | | | B0157.20810 | B | M8 | 4,1 | 10,3 | 5,5 | 4 | 10 | | | 3,30 € | | | B0157.20812 | B | M8 | 4,1 | 12,3 | 5,5 | 4 | 10 | | | 3,30 € | | | B0157.20816 | B | M8 | 4,1 | 16,3 | 5,5 | 4 | 15 | | | 3,30 € | | | B0157.20820 | B | M8 | 4,1 | 20,3 | 5,5 | 4 | 15 | | | 3,30 € | | | B0157.20825 | B | M8 | 4,1 | 25,3 | 5,5 | 4 | 15 | | | 3,32 € | | | B0157.20830 | B | M8 | 4,1 | 30,3 | 5,5 | 4 | 15 | | | 3,32 € | | | B0157.20850 | B | M8 | 4,1 | 50,3 | 5,5 | 4 | 15 | | | 3,34 € | | | B0157.20860 | B | M8 | 4,1 | 60,3 | 5,5 | 4 | 15 | | | 3,34 € | | | B0157.20880 | B | M8 | 4,1 | 80,3 | 5,5 | 4 | 15 | | | 3,40 € | | | B0157.21012 | B | M10 | 5,6 | 12,3 | 7 | 5 | 20 | | | 3,76 € | | | B0157.21016 | B | M10 | 5,6 | 16,3 | 7 | 5 | 20 | | | 3,76 € | | | B0157.21020 | B | M10 | 5,6 | 20,3 | 7 | 5 | 20 | | | 3,76 € | | | B0157.21025 | B | M10 | 5,6 | 25,3 | 7 | 5 | 20 | | | 3,81 € | | | B0157.21035 | B | M10 | 5,6 | 35,3 | 7 | 5 | 20 | | | 4,00 € | | | B0157.21216 | B | M12 | 7 | 16,2 | 8,5 | 6 | 30 | | | 5,05 € | | | B0157.21220 | B | M12 | 7 | 20,2 | 8,5 | 6 | 30 | | | 5,08 € | | | B0157.21230 | B | M12 | 7 | 30,2 | 8,5 | 6 | 30 | | | 5,70 € | | | B0157.21240 | B | M12 | 7 | 40,2 | 8,5 | 6 | 30 | | | 6,10 € | | | B0157.21620 | B | M16 | 10,7 | 20 | 12 | 8 | 60 | | | 8,05 € | | | B0157.21625 | B | M16 | 10,7 | 25 | 12 | 8 | 60 | | | 8,23 € | | | B0157.21635 | B | M16 | 10,7 | 35 | 12 | 8 | 60 | | | 8,82 € | | | B0157.21650 | B | M16 | 10,7 | 50 | 12 | 8 | 60 | | | 9,64 € | | | B0157.22030 | B | M20 | 13,5 | 30 | 15 | 10 | 90 | | | 14,48 € | | | B0157.22040 | B | M20 | 13,5 | 40 | 15 | 10 | 90 | | | 14,66 € | | | B0157.22060 | B | M20 | 13,5 | 60 | 15 | 10 | 90 | | | 15,24 € | | | B0157.22450 | B | M24 | 15,8 | 50 | 18 | 12 | 120 | | | 20,40 € | | | B0157.22435 | B | M24 | 15,8 | 35 | 18 | 12 | 120 | | | 19,50 € | | | B0157.22480 | B | M24 | 15,8 | 80 | 18 | 12 | 120 | | | 23,09 € | | | B0157.70412 | C | M4 | 1,8 | 11,9 | 2,5 | 2 | 0,3 | | | 3,13 € | | | B0157.70416 | C | M4 | 1,8 | 15,9 | 2,5 | 2 | 0,3 | | | 3,00 € | | | B0157.7046 | C | M4 | 1,8 | 5,9 | 2,5 | 2 | 0,3 | | | 3,13 € | | | B0157.7048 | C | M4 | 1,8 | 7,9 | 2,5 | 2 | 0,3 | | | 3,13 € | | | B0157.70410 | C | M4 | 1,8 | 9,9 | 2,5 | 2 | 0,3 | | | 3,13 € | | | B0157.70512 | C | M5 | 2,1 | 11,8 | 3 | 2,5 | 0,5 | | | 3,05 € | | | B0157.70516 | C | M5 | 2,1 | 15,8 | 3 | 2,5 | 0,5 | | | 3,05 € | | | B0157.70520 | C | M5 | 2,1 | 19,8 | 3 | 2,5 | 0,5 | | | 3,05 € | | | B0157.70525 | C | M5 | 2,1 | 24,8 | 3 | 2,5 | 0,5 | | | 3,13 € | | | B0157.7058 | C | M5 | 2,1 | 7,8 | 3 | 2,5 | 0,5 | | | 3,00 € | | | B0157.70510 | C | M5 | 2,1 | 9,8 | 3 | 2,5 | 0,5 | | | 3,00 € | | | B0157.70610 | C | M6 | 3 | 10,3 | 4 | 3 | 0,9 | | | 2,85 € | | | B0157.70612 | C | M6 | 3 | 12,3 | 4 | 3 | 0,9 | | | 2,85 € | | | B0157.70616 | C | M6 | 3 | 16,3 | 4 | 3 | 0,9 | | | 2,85 € | | | B0157.70620 | C | M6 | 3 | 20,3 | 4 | 3 | 0,9 | | | 2,93 € | | | B0157.70625 | C | M6 | 3 | 25,3 | 4 | 3 | 0,9 | | | 2,93 € | | | B0157.70810 | C | M8 | 4,2 | 10,4 | 5,5 | 4 | 1,5 | | | 3,13 € | | | B0157.70812 | C | M8 | 4,2 | 12,4 | 5,5 | 4 | 1,5 | | | 3,13 € | | | B0157.70816 | C | M8 | 4,2 | 16,4 | 5,5 | 4 | 1,5 | | | 3,13 € | | | B0157.70820 | C | M8 | 4,2 | 20,4 | 5,5 | 4 | 1,5 | | | 3,21 € | | | B0157.70825 | C | M8 | 4,2 | 25,4 | 5,5 | 4 | 1,5 | | | 3,21 € | | | B0157.70830 | C | M8 | 4,2 | 30,4 | 5,5 | 4 | 1,5 | | | 3,25 € | | | B0157.41012 | F | M10 | 6 | 12 | 7 | 5 | 20 | | | 15,85 € | | | B0157.41016 | F | M10 | 6 | 16 | 7 | 5 | 20 | | | 15,85 € | | | B0157.41025 | F | M10 | 6 | 25 | 7 | 5 | 20 | | | 15,85 € | | | B0157.41035 | F | M10 | 6 | 35 | 7 | 5 | 20 | | | 16,03 € | | | B0157.41216 | F | M12 | 7,2 | 16 | 8,5 | 6 | 30 | | | 17,22 € | | | B0157.41220 | F | M12 | 7,2 | 20 | 8,5 | 6 | 30 | | | 17,22 € | | | B0157.41230 | F | M12 | 7,2 | 30 | 8,5 | 6 | 30 | | | 17,53 € | | | B0157.41240 | F | M12 | 7,2 | 40 | 8,5 | 6 | 30 | | | 17,67 € | | | B0157.41620 | F | M16 | 10,7 | 20 | 12 | 8 | 60 | | | 20,07 € | | | B0157.41625 | F | M16 | 10,7 | 25 | 12 | 8 | 60 | | | 20,07 € | | | B0157.41635 | F | M16 | 10,7 | 35 | 12 | 8 | 60 | | | 20,40 € | | | B0157.41650 | F | M16 | 10,7 | 50 | 12 | 8 | 60 | | | 20,54 € | |
