B0180Aufnahme- und Auflagebolzen DIN 6321 (Ausgabe 1973) |
zurück |
|
|
BeschreibungWerkstoff:Werkzeugstahl.Ausführung:gehärtet und geschliffen.Hinweis:Auflagebolzen Form A dienen als Auflage für Werkstücke und Vorrichtungen. Aufnahmebolzen Form B dienen zum Positionieren von Werkstücken und Vorrichtungsteilen in Bohrungen mit Passmaß.
Mit der abgeflachten Form C können Toleranzen im Abstandsmaß von Bohrungen überbrückt oder das zu positionierende Teil nur in eine Richtung festgelegt werden.
Die Formen A und B sind auch als gehärtete Anschläge und als Füße für Vorrichtungen verwendbar.

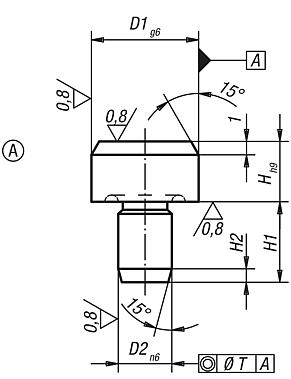

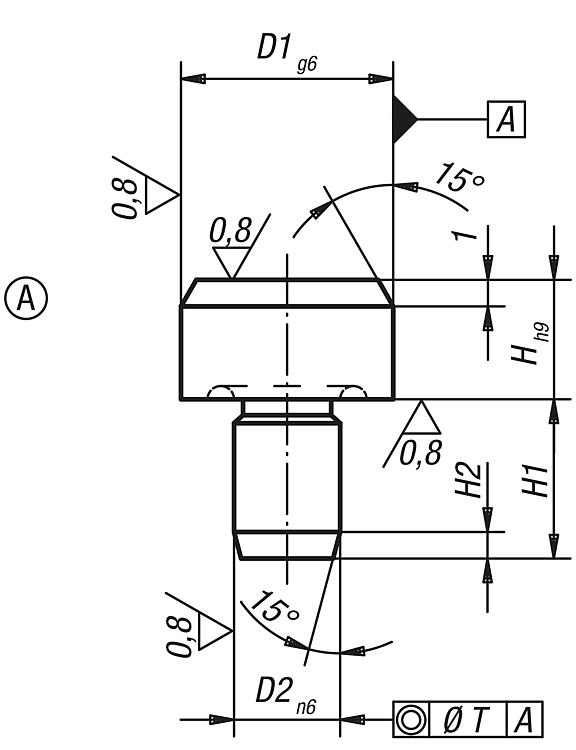

Ähnliche Bolzen siehe B0177 und B0178.Zeichnungshinweis:Form A: Auflagebolzen

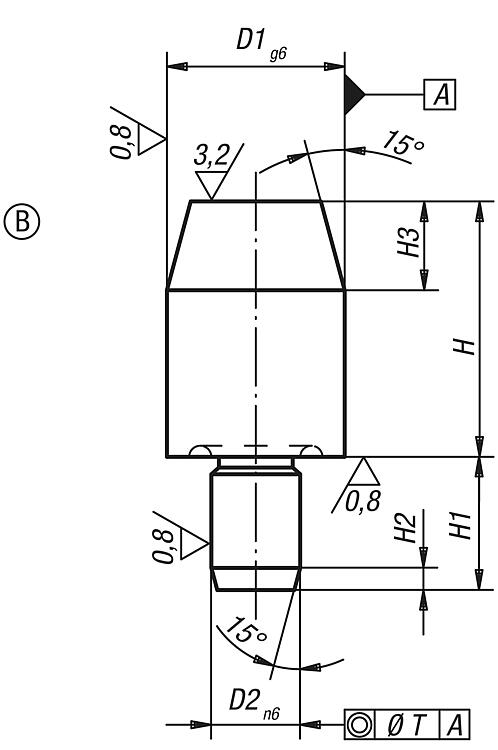

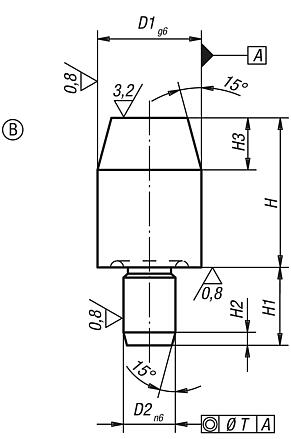

Form B: Aufnahmebolzen zylindrisch

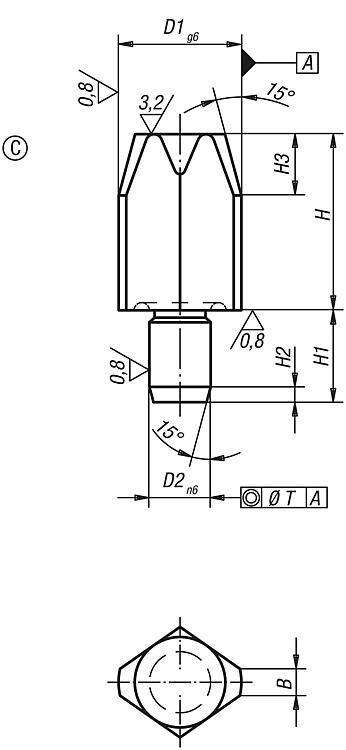

Form C: Aufnahmebolzen abgeflacht
Übrige Maße und Angaben wie Form A. DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |
| Bestellnummer | Form | Ausführung 1 | D1
| D2 | H | H1 | H2 | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0180.106 | A | ohne Zentrierbohrung | 6 | 4 | 5 | 6 | 1,2 | 0,02 |  | | 4,00 € | | | B0180.110 | A | ohne Zentrierbohrung | 10 | 6 | 6 | 9 | 1,6 | 0,02 | | | 4,51 € | | | B0180.116 | A | ohne Zentrierbohrung | 16 | 8 | 8 | 12 | 2 | 0,04 | | | 5,82 € | | | B0180.125 | A | ohne Zentrierbohrung | 25 | 12 | 10 | 18 | 2,5 | 0,04 | | | 8,68 € | |
|
| Bestellnummer | Form | Ausführung 1 | D1 | D2 | H | H1 | H2 | H3 | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0180.206 | B | kurze Ausführung | 6 | 4 | 7 | 6 | 1,2 | 4 | 0,02 | | | 6,15 € | | | B0180.208 | B | kurze Ausführung | 8 | 6 | 10 | 9 | 1,6 | 6 | 0,02 | | | 6,39 € | | | B0180.210 | B | kurze Ausführung | 10 | 6 | 10 | 9 | 1,6 | 6 | 0,02 | | | 6,60 € | | | B0180.212 | B | kurze Ausführung | 12 | 6 | 10 | 9 | 1,6 | 6 | 0,02 | | | 7,09 € | | | B0180.216 | B | kurze Ausführung | 16 | 8 | 13 | 12 | 2 | 8 | 0,04 | | | 8,43 € | | | B0180.220 | B | kurze Ausführung | 20 | 12 | 15 | 18 | 2 | 9 | 0,04 | | | 10,71 € | | | B0180.225 | B | kurze Ausführung | 25 | 12 | 15 | 18 | 2,5 | 9 | 0,04 | | | 11,58 € | | | B0180.306 | B | lange Ausführung | 6 | 4 | 12 | 6 | 1,2 | 4 | 0,02 | | | 6,23 € | | | B0180.308 | B | lange Ausführung | 8 | 6 | 16 | 9 | 1,6 | 6 | 0,02 | | | 6,51 € | | | B0180.310 | B | lange Ausführung | 10 | 6 | 18 | 9 | 1,6 | 6 | 0,02 | | | 6,78 € | | | B0180.312 | B | lange Ausführung | 12 | 6 | 18 | 9 | 1,6 | 6 | 0,02 | | | 7,32 € | | | B0180.316 | B | lange Ausführung | 16 | 8 | 22 | 12 | 2 | 8 | 0,04 | | | 8,49 € | | | B0180.320 | B | lange Ausführung | 20 | 12 | 25 | 18 | 2 | 9 | 0,04 | | | 11,22 € | | | B0180.325 | B | lange Ausführung | 25 | 12 | 25 | 18 | 2,5 | 9 | 0,04 | | | 12,84 € | |
|
| Bestellnummer | Form | Ausführung 1 | B | D1 | D2 | H | H1 | H2 | H3 | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0180.406 | C | kurze Ausführung | 1 | 6 | 4 | 7 | 6 | 1,2 | 4 | 0,02 | | | 6,89 € | | | B0180.408 | C | kurze Ausführung | 1,6 | 8 | 6 | 10 | 9 | 1,6 | 6 | 0,02 | | | 7,50 € | | | B0180.410 | C | kurze Ausführung | 2,5 | 10 | 6 | 10 | 9 | 1,6 | 6 | 0,02 | | | 8,89 € | | | B0180.412 | C | kurze Ausführung | 2,5 | 12 | 6 | 10 | 9 | 1,6 | 6 | 0,02 | | | 8,62 € | | | B0180.416 | C | kurze Ausführung | 3,5 | 16 | 8 | 13 | 12 | 2 | 8 | 0,04 | | | 10,50 € | | | B0180.420 | C | kurze Ausführung | 5 | 20 | 12 | 15 | 18 | 2 | 9 | 0,04 | | | 15,27 € | | | B0180.425 | C | kurze Ausführung | 5 | 25 | 12 | 15 | 18 | 2,5 | 9 | 0,04 | | | 15,65 € | | | B0180.506 | C | lange Ausführung | 1 | 6 | 4 | 12 | 6 | 1,2 | 4 | 0,02 | | | 7,01 € | | | B0180.508 | C | lange Ausführung | 1,6 | 8 | 6 | 16 | 9 | 1,6 | 6 | 0,02 | | | 7,64 € | | | B0180.510 | C | lange Ausführung | 2,5 | 10 | 6 | 18 | 9 | 1,6 | 6 | 0,02 | | | 9,00 € | | | B0180.512 | C | lange Ausführung | 2,5 | 12 | 6 | 18 | 9 | 1,6 | 6 | 0,02 | | | 9,66 € | | | B0180.516 | C | lange Ausführung | 3,5 | 16 | 8 | 22 | 12 | 2 | 8 | 0,04 | | | 13,04 € | | | B0180.520 | C | lange Ausführung | 5 | 20 | 12 | 25 | 18 | 2 | 9 | 0,04 | | | 15,80 € | | | B0180.525 | C | lange Ausführung | 5 | 25 | 12 | 25 | 18 | 2,5 | 9 | 0,04 | | | 17,76 € | |
|
