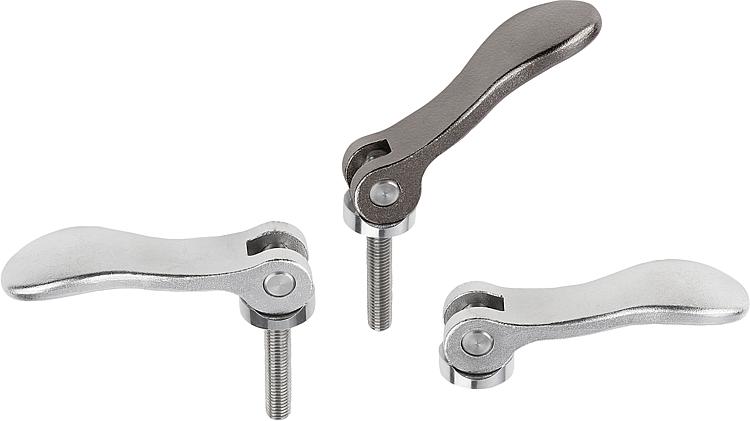

B0265Exzenterhebel Edelstahl mit Innengewinde und Außengewinde,... |
zurück |
|
|
BeschreibungWerkstoff:Griffhebel Edelstahl 1.4308 (enspricht AISI "316").
Druckscheibe Edelstahl 1.4034 (entspricht AISI 420) gehärtet.
Achsbolzen, Stiftschraube Edelstahl 1.4305 (entspricht AISI 303).Ausführung:Griffhebel elektrolytisch poliert oder gestrahlt.
Druckscheibe, Achsbolzen und Stiftschraube blank.Hinweis:Die Spannfläche der Druckscheibe ist bei Auslieferung leicht gefettet.
Schmierfett ist FDA konform und somit geeignet für die Lebensmittel- und Pharmaindustrie.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

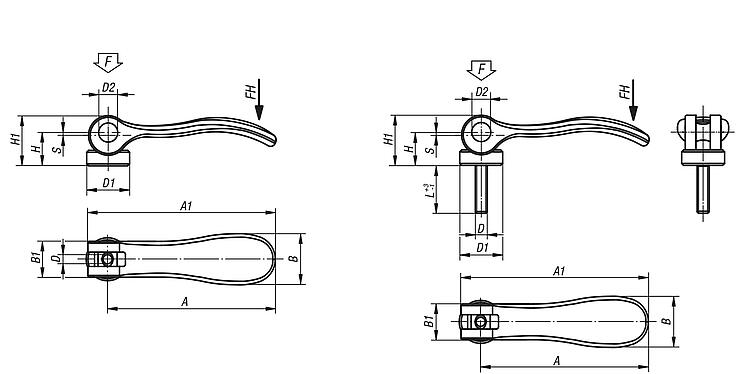

Zeichnungen (Gesamtübersicht) |

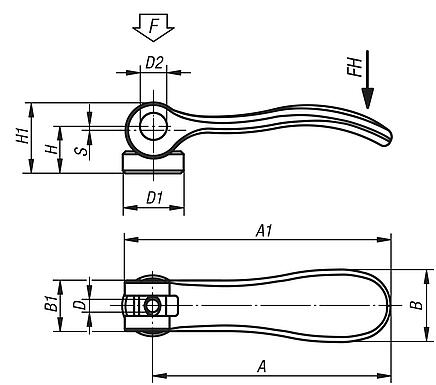

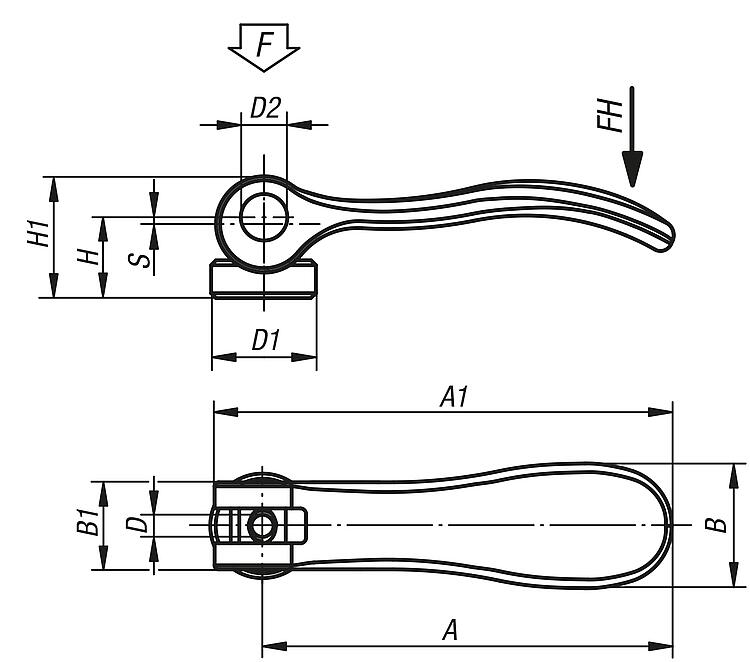

Exzenterhebel Edelstahl mit Innengewinde, Druckscheibe Edelstahl |
mehr Info |
| Bestellnummer | Oberfläche
Grundkörper | D | D1 | D2 | B | B1 | H | H1 | A | A1 | Hub
S | Spannkraft
F
kN | Handkraft
FH
N | CAD | Zub. | Preis | Bestellen |
|---|
| B0265.9541003 | elektrolytisch poliert | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 1 | 1,5 | 90 |  | | 12,63 € | | | B0265.9541004 | elektrolytisch poliert | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 1 | 1,5 | 90 | | | 12,63 € | | | B0265.0541004 | elektrolytisch poliert | M4 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 1 | 2,5 | 100 | | | 13,41 € | | | B0265.0541005 | elektrolytisch poliert | M5 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 1 | 2,5 | 100 | | | 13,41 € | | | B0265.1541005 | elektrolytisch poliert | M5 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 1,2 | 4 | 120 | | | 15,80 € | | | B0265.1541006 | elektrolytisch poliert | M6 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 1,2 | 4 | 120 | | | 15,80 € | | | B0265.2541008 | elektrolytisch poliert | M8 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 1,5 | 8 | 350 | | | 21,90 € | | | B0265.9541303 | gestrahlt | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 1 | 1,5 | 90 | | | 11,36 € | | | B0265.9541304 | gestrahlt | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 1 | 1,5 | 90 | | | 11,36 € | | | B0265.0541304 | gestrahlt | M4 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 1 | 2,5 | 100 | | | 12,09 € | | | B0265.0541305 | gestrahlt | M5 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 1 | 2,5 | 100 | | | 12,09 € | | | B0265.1541305 | gestrahlt | M5 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 1,2 | 4 | 120 | | | 14,23 € | | | B0265.1541306 | gestrahlt | M6 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 1,2 | 4 | 120 | | | 14,23 € | | | B0265.2541308 | gestrahlt | M8 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 1,5 | 8 | 350 | | | 19,70 € | |
|

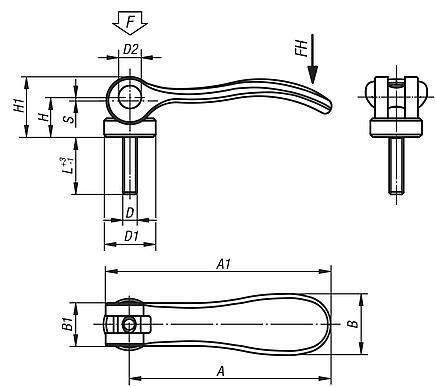

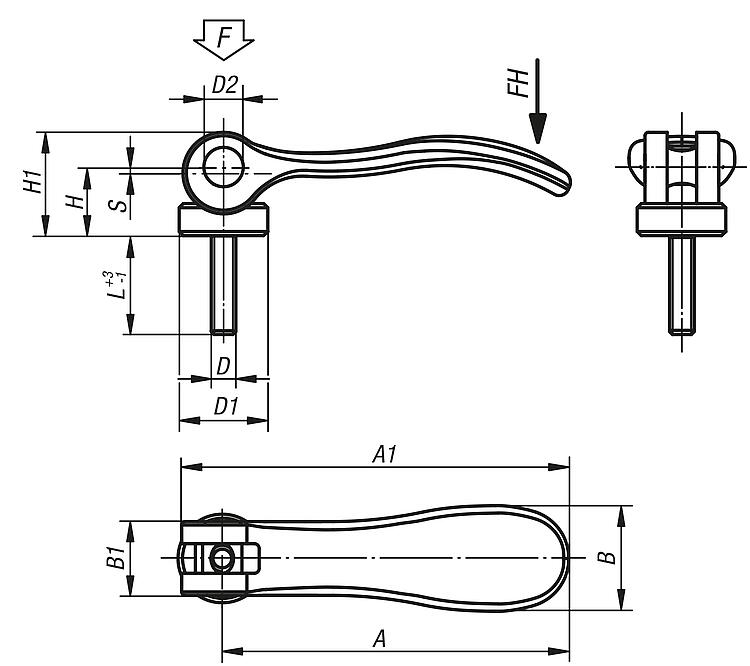

Exzenterhebel Edelstahl mit Außengewinde, Druckscheibe Edelstahl |
mehr Info |
| Bestellnummer | Oberfläche
Grundkörper | D | D1 | D2 | B | B1 | H | H1 | A | A1 | L | Hub
S | Spannkraft
F
kN | Handkraft
FH
N | CAD | Zub. | Preis | Bestellen |
|---|
| B0265.9541003X10 | elektrolytisch poliert | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 10 | 1 | 1,5 | 90 | | | 13,06 € | | | B0265.9541003X15 | elektrolytisch poliert | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 15 | 1 | 1,5 | 90 | | | 13,06 € | | | B0265.9541003X30 | elektrolytisch poliert | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 30 | 1 | 1,5 | 90 | | | 13,06 € | | | B0265.9541004X10 | elektrolytisch poliert | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 10 | 1 | 1,5 | 90 | | | 13,06 € | | | B0265.9541004X15 | elektrolytisch poliert | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 15 | 1 | 1,5 | 90 | | | 13,06 € | | | B0265.9541004X30 | elektrolytisch poliert | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 30 | 1 | 1,5 | 90 | | | 13,06 € | | | B0265.0541004X15 | elektrolytisch poliert | M4 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 15 | 1 | 2,5 | 100 | | | 13,88 € | | | B0265.0541004X20 | elektrolytisch poliert | M4 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 20 | 1 | 2,5 | 100 | | | 13,88 € | | | B0265.0541004X30 | elektrolytisch poliert | M4 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 30 | 1 | 2,5 | 100 | | | 13,88 € | | | B0265.0541005X20 | elektrolytisch poliert | M5 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 20 | 1 | 2,5 | 100 | | | 13,88 € | | | B0265.0541005X30 | elektrolytisch poliert | M5 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 30 | 1 | 2,5 | 100 | | | 13,88 € | | | B0265.0541005X40 | elektrolytisch poliert | M5 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 40 | 1 | 2,5 | 100 | | | 14,39 € | | | B0265.0541005X50 | elektrolytisch poliert | M5 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 50 | 1 | 2,5 | 100 | | | 14,39 € | | | B0265.1541005X20 | elektrolytisch poliert | M5 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 20 | 1,2 | 4 | 120 | | | 16,33 € | | | B0265.1541005X30 | elektrolytisch poliert | M5 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 30 | 1,2 | 4 | 120 | | | 16,33 € | | | B0265.1541005X40 | elektrolytisch poliert | M5 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 40 | 1,2 | 4 | 120 | | | 16,94 € | | | B0265.1541005X50 | elektrolytisch poliert | M5 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 50 | 1,2 | 4 | 120 | | | 16,94 € | | | B0265.1541006X20 | elektrolytisch poliert | M6 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 20 | 1,2 | 4 | 120 | | | 16,33 € | | | B0265.1541006X30 | elektrolytisch poliert | M6 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 30 | 1,2 | 4 | 120 | | | 16,33 € | | | B0265.1541006X40 | elektrolytisch poliert | M6 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 40 | 1,2 | 4 | 120 | | | 16,94 € | | | B0265.1541006X50 | elektrolytisch poliert | M6 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 50 | 1,2 | 4 | 120 | | | 16,94 € | | | B0265.2541008X25 | elektrolytisch poliert | M8 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 25 | 1,5 | 8 | 350 | | | 22,19 € | | | B0265.2541008X30 | elektrolytisch poliert | M8 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 30 | 1,5 | 8 | 350 | | | 22,19 € | | | B0265.2541008X40 | elektrolytisch poliert | M8 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 40 | 1,5 | 8 | 350 | | | 22,88 € | | | B0265.2541008X50 | elektrolytisch poliert | M8 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 50 | 1,5 | 8 | 350 | | | 22,88 € | | | B0265.2541010X25 | elektrolytisch poliert | M10 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 25 | 1,5 | 8 | 350 | | | 22,19 € | | | B0265.2541010X30 | elektrolytisch poliert | M10 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 30 | 1,5 | 8 | 350 | | | 22,19 € | | | B0265.2541010X40 | elektrolytisch poliert | M10 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 40 | 1,5 | 8 | 350 | | | 22,88 € | | | B0265.2541010X50 | elektrolytisch poliert | M10 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 50 | 1,5 | 8 | 350 | | | 22,88 € | | | B0265.9541303X10 | gestrahlt | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 10 | 1 | 1,5 | 90 | | | 11,75 € | | | B0265.9541303X15 | gestrahlt | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 15 | 1 | 1,5 | 90 | | | 11,75 € | | | B0265.9541303X30 | gestrahlt | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 30 | 1 | 1,5 | 90 | | | 11,75 € | | | B0265.9541304X10 | gestrahlt | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 10 | 1 | 1,5 | 90 | | | 11,75 € | | | B0265.9541304X15 | gestrahlt | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 15 | 1 | 1,5 | 90 | | | 11,75 € | | | B0265.9541304X30 | gestrahlt | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 30 | 1 | 1,5 | 90 | | | 11,75 € | | | B0265.0541304X15 | gestrahlt | M4 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 15 | 1 | 2,5 | 100 | | | 12,49 € | | | B0265.0541304X20 | gestrahlt | M4 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 20 | 1 | 2,5 | 100 | | | 12,49 € | | | B0265.0541304X30 | gestrahlt | M4 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 30 | 1 | 2,5 | 100 | | | 12,49 € | | | B0265.0541305X20 | gestrahlt | M5 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 20 | 1 | 2,5 | 100 | | | 12,49 € | | | B0265.0541305X30 | gestrahlt | M5 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 30 | 1 | 2,5 | 100 | | | 12,49 € | | | B0265.0541305X40 | gestrahlt | M5 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 40 | 1 | 2,5 | 100 | | | 12,97 € | | | B0265.0541305X50 | gestrahlt | M5 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 50 | 1 | 2,5 | 100 | | | 12,97 € | | | B0265.1541305X20 | gestrahlt | M5 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 20 | 1,2 | 4 | 120 | | | 14,69 € | | | B0265.1541305X30 | gestrahlt | M5 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 30 | 1,2 | 4 | 120 | | | 14,69 € | | | B0265.1541305X40 | gestrahlt | M5 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 40 | 1,2 | 4 | 120 | | | 15,24 € | | | B0265.1541305X50 | gestrahlt | M5 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 50 | 1,2 | 4 | 120 | | | 15,24 € | | | B0265.1541306X20 | gestrahlt | M6 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 20 | 1,2 | 4 | 120 | | | 14,69 € | | | B0265.1541306X30 | gestrahlt | M6 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 30 | 1,2 | 4 | 120 | | | 14,69 € | | | B0265.1541306X40 | gestrahlt | M6 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 40 | 1,2 | 4 | 120 | | | 15,24 € | | | B0265.1541306X50 | gestrahlt | M6 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 50 | 1,2 | 4 | 120 | | | 15,24 € | | | B0265.2541308X25 | gestrahlt | M8 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 25 | 1,5 | 8 | 350 | | | 19,96 € | | | B0265.2541308X30 | gestrahlt | M8 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 30 | 1,5 | 8 | 350 | | | 19,96 € | | | B0265.2541308X40 | gestrahlt | M8 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 40 | 1,5 | 8 | 350 | | | 20,58 € | | | B0265.2541308X50 | gestrahlt | M8 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 50 | 1,5 | 8 | 350 | | | 20,58 € | | | B0265.2541310X25 | gestrahlt | M10 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 25 | 1,5 | 8 | 350 | | | 19,96 € | | | B0265.2541310X30 | gestrahlt | M10 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 30 | 1,5 | 8 | 350 | | | 19,96 € | | | B0265.2541310X40 | gestrahlt | M10 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 40 | 1,5 | 8 | 350 | | | 20,58 € | | | B0265.2541310X50 | gestrahlt | M10 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 50 | 1,5 | 8 | 350 | | | 20,58 € | |
|
