Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Thermoplast, schwarzgrau.Ausführung:Stahlteile brüniert.Hinweis:Die Abdeckung der Nabe wird unmontiert mitgeliefert.

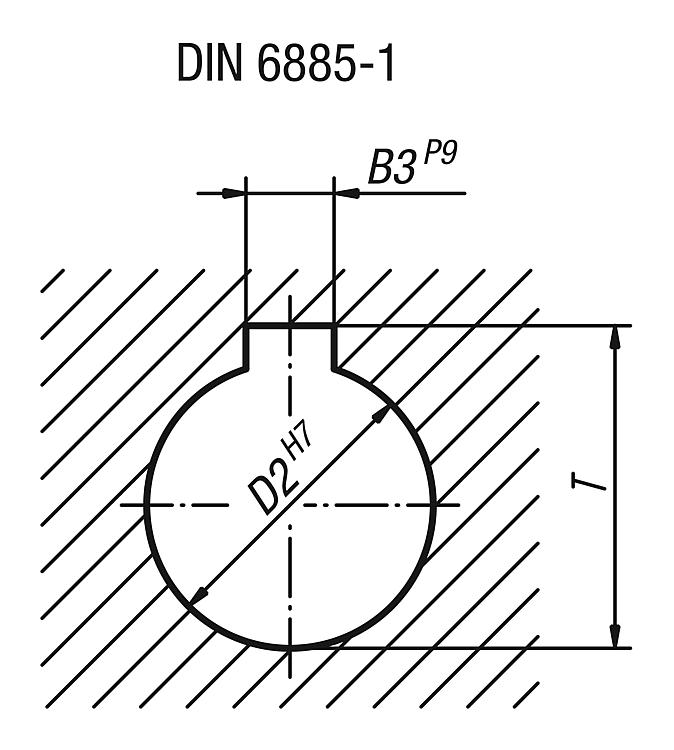

Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch eine Passfederverbindung auf der Welle befestigt werden.
Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4027 (DIN 914).Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

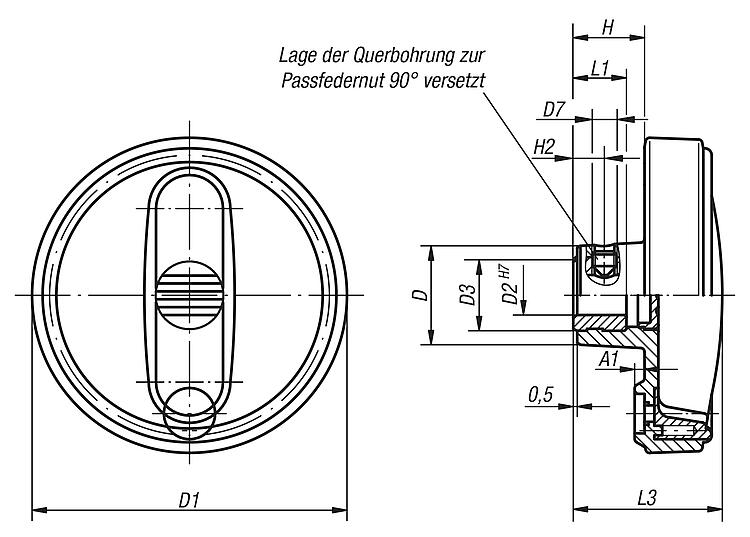

| Bestellnummer | Ausführung 1 | Ausführung 2 | D | D1 | D2 | D3 | D7 | A1 | H | H2 | L1 | L3 | B3
| T
| CAD | Zub. | Preis | Bestellen |
|---|
| B0324.108008 | Passbohrung | ohne Querbohrung | 25 | 80 | 8H7 | 19 | - | 2,5 | 17,5 | - | 13 | 37,5 | - | - |  | | 8,22 € | | | B0324.108010 | Passbohrung | ohne Querbohrung | 25 | 80 | 10H7 | 19 | - | 2,5 | 17,5 | - | 13 | 37,5 | - | - | | | 8,22 € | | | B0324.108012 | Passbohrung | ohne Querbohrung | 25 | 80 | 12H7 | 19 | - | 2,5 | 17,5 | - | 13 | 37,5 | - | - | | | 8,22 € | | | B0324.210010 | Passbohrung | ohne Querbohrung | 28 | 100 | 10H7 | 19 | - | 3 | 20 | - | 13 | 44 | - | - | | | 10,51 € | | | B0324.210012 | Passbohrung | ohne Querbohrung | 28 | 100 | 12H7 | 19 | - | 3 | 20 | - | 13 | 44 | - | - | | | 10,51 € | | | B0324.312512 | Passbohrung | ohne Querbohrung | 35 | 125 | 12H7 | 25 | - | 4 | 23,5 | - | 18,5 | 53 | - | - | | | 14,63 € | | | B0324.312514 | Passbohrung | ohne Querbohrung | 35 | 125 | 14H7 | 25 | - | 4 | 23,5 | - | 18,5 | 53 | - | - | | | 14,63 € | | | B0324.312516 | Passbohrung | ohne Querbohrung | 35 | 125 | 16H7 | 25 | - | 4 | 23,5 | - | 18,5 | 53 | - | - | | | 14,63 € | | | B0324.416014 | Passbohrung | ohne Querbohrung | 45 | 160 | 14H7 | 25 | - | 5,6 | 28 | - | 18,5 | 64,5 | - | - | | | 16,69 € | | | B0324.416016 | Passbohrung | ohne Querbohrung | 45 | 160 | 16H7 | 25 | - | 5,6 | 28 | - | 18,5 | 64,5 | - | - | | | 16,69 € | | | B0324.10800802 | Passbohrung mit Nut | ohne Querbohrung | 25 | 80 | 8H7 | 19 | - | 2,5 | 17,5 | - | 13 | 37,5 | 2 | 9 | | | 10,82 € | | | B0324.10801003 | Passbohrung mit Nut | ohne Querbohrung | 25 | 80 | 10H7 | 19 | - | 2,5 | 17,5 | - | 13 | 37,5 | 3 | 11,4 | | | 10,82 € | | | B0324.10801204 | Passbohrung mit Nut | ohne Querbohrung | 25 | 80 | 12H7 | 19 | - | 2,5 | 17,5 | - | 13 | 37,5 | 4 | 13,8 | | | 10,82 € | | | B0324.21001003 | Passbohrung mit Nut | ohne Querbohrung | 28 | 100 | 10H7 | 19 | - | 3 | 20 | - | 13 | 44 | 3 | 11,4 | | | 13,07 € | | | B0324.21001204 | Passbohrung mit Nut | ohne Querbohrung | 28 | 100 | 12H7 | 19 | - | 3 | 20 | - | 13 | 44 | 4 | 13,8 | | | 13,07 € | | | B0324.31251204 | Passbohrung mit Nut | ohne Querbohrung | 35 | 125 | 12H7 | 25 | - | 4 | 23,5 | - | 18,5 | 53 | 4 | 13,8 | | | 17,17 € | | | B0324.31251405 | Passbohrung mit Nut | ohne Querbohrung | 35 | 125 | 14H7 | 25 | - | 4 | 23,5 | - | 18,5 | 53 | 5 | 16,3 | | | 17,17 € | | | B0324.31251605 | Passbohrung mit Nut | ohne Querbohrung | 35 | 125 | 16H7 | 25 | - | 4 | 23,5 | - | 18,5 | 53 | 5 | 18,3 | | | 17,17 € | | | B0324.41601405 | Passbohrung mit Nut | ohne Querbohrung | 45 | 160 | 14H7 | 25 | - | 5,6 | 28 | - | 18,5 | 64,5 | 5 | 16,3 | | | 19,25 € | | | B0324.41601605 | Passbohrung mit Nut | ohne Querbohrung | 45 | 160 | 16H7 | 25 | - | 5,6 | 28 | - | 18,5 | 64,5 | 5 | 18,3 | | | 19,25 € | | | B0324.1080086 | Passbohrung | mit Querbohrung | 25 | 80 | 8H7 | 19 | M6 | 2,5 | 17,5 | 7,5 | 13 | 37,5 | - | - | | | 11,45 € | | | B0324.1080106 | Passbohrung | mit Querbohrung | 25 | 80 | 10H7 | 19 | M6 | 2,5 | 17,5 | 7,5 | 13 | 37,5 | - | - | | | 11,45 € | | | B0324.1080126 | Passbohrung | mit Querbohrung | 25 | 80 | 12H7 | 19 | M6 | 2,5 | 17,5 | 7,5 | 13 | 37,5 | - | - | | | 11,45 € | | | B0324.2100106 | Passbohrung | mit Querbohrung | 28 | 100 | 10H7 | 19 | M6 | 3 | 20 | 7,5 | 13 | 44 | - | - | | | 13,75 € | | | B0324.2100126 | Passbohrung | mit Querbohrung | 28 | 100 | 12H7 | 19 | M6 | 3 | 20 | 7,5 | 13 | 44 | - | - | | | 13,75 € | | | B0324.3125126 | Passbohrung | mit Querbohrung | 35 | 125 | 12H7 | 25 | M6 | 4 | 23,5 | 7,5 | 18,5 | 53 | - | - | | | 17,87 € | | | B0324.3125146 | Passbohrung | mit Querbohrung | 35 | 125 | 14H7 | 25 | M6 | 4 | 23,5 | 7,5 | 18,5 | 53 | - | - | | | 17,87 € | | | B0324.3125166 | Passbohrung | mit Querbohrung | 35 | 125 | 16H7 | 25 | M6 | 4 | 23,5 | 7,5 | 18,5 | 53 | - | - | | | 17,87 € | | | B0324.4160146 | Passbohrung | mit Querbohrung | 45 | 160 | 14H7 | 25 | M6 | 5,6 | 28 | 7,5 | 18,5 | 64,5 | - | - | | | 19,94 € | | | B0324.4160166 | Passbohrung | mit Querbohrung | 45 | 160 | 16H7 | 25 | M6 | 5,6 | 28 | 7,5 | 18,5 | 64,5 | - | - | | | 19,94 € | | | B0324.108008026 | Passbohrung mit Nut | mit Querbohrung | 25 | 80 | 8H7 | 19 | M6 | 2,5 | 17,5 | 7,5 | 13 | 37,5 | 2 | 9 | | | 14,05 € | | | B0324.108010036 | Passbohrung mit Nut | mit Querbohrung | 25 | 80 | 10H7 | 19 | M6 | 2,5 | 17,5 | 7,5 | 13 | 37,5 | 3 | 11,4 | | | 14,05 € | | | B0324.108012046 | Passbohrung mit Nut | mit Querbohrung | 25 | 80 | 12H7 | 19 | M6 | 2,5 | 17,5 | 7,5 | 13 | 37,5 | 4 | 13,8 | | | 14,05 € | | | B0324.210010036 | Passbohrung mit Nut | mit Querbohrung | 28 | 100 | 10H7 | 19 | M6 | 3 | 20 | 7,5 | 13 | 44 | 3 | 11,4 | | | 16,32 € | | | B0324.210012046 | Passbohrung mit Nut | mit Querbohrung | 28 | 100 | 12H7 | 19 | M6 | 3 | 20 | 7,5 | 13 | 44 | 4 | 13,8 | | | 16,32 € | | | B0324.312512046 | Passbohrung mit Nut | mit Querbohrung | 35 | 125 | 12H7 | 25 | M6 | 4 | 23,5 | 7,5 | 18,5 | 53 | 4 | 13,8 | | | 20,40 € | | | B0324.312514056 | Passbohrung mit Nut | mit Querbohrung | 35 | 125 | 14H7 | 25 | M6 | 4 | 23,5 | 7,5 | 18,5 | 53 | 5 | 16,3 | | | 20,40 € | | | B0324.312516056 | Passbohrung mit Nut | mit Querbohrung | 35 | 125 | 16H7 | 25 | M6 | 4 | 23,5 | 7,5 | 18,5 | 53 | 5 | 18,3 | | | 20,40 € | | | B0324.416014056 | Passbohrung mit Nut | mit Querbohrung | 45 | 160 | 14H7 | 25 | M6 | 5,6 | 28 | 7,5 | 18,5 | 64,5 | 5 | 16,3 | | | 22,51 € | | | B0324.416016056 | Passbohrung mit Nut | mit Querbohrung | 45 | 160 | 16H7 | 25 | M6 | 5,6 | 28 | 7,5 | 18,5 | 64,5 | 5 | 18,3 | | | 22,51 € | |
