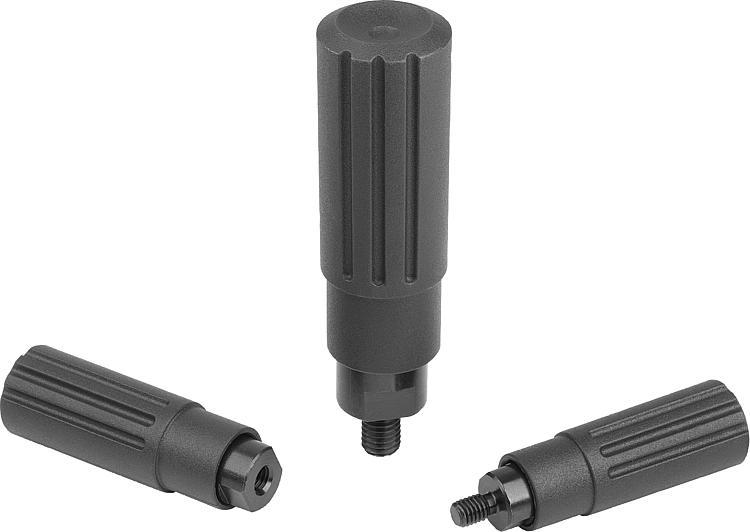

B0331Zylindergriffe Kunststoff drehbar |
zurück |
|
|
BeschreibungWerkstoff:Griff Thermoplast.
Achse Stahl.Ausführung:Griff schwarz.
Stahlteile brüniert.Vorteile:Optimierte Haptik und gute Griffigkeit
Griffe für Handräder und Kurbeln
Verschiedene Gewindegrößen
NOVO grip KIPP-DesignBesonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

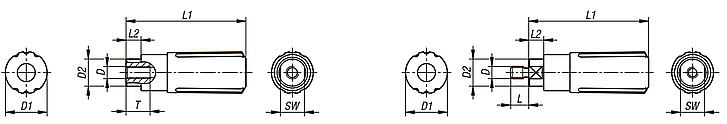

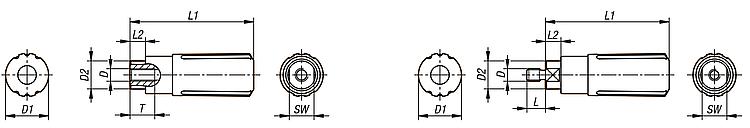

Zeichnungen (Gesamtübersicht) |

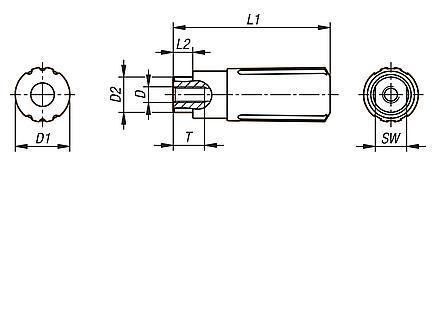

Zylindergriffe Kunststoff drehbar mit Innengewinde |
mehr Info |
| Bestellnummer | Gewindeart | Material
Komponente | Größe | D
| D1 | D2 | L1 | L2 | T | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0331.1104 | Innengewinde | Stahl | 1 | M4 | 14 | 9 | 40 | 5 | 8 | 8 | | | 2,30 € | | | B0331.1205 | Innengewinde | Stahl | 2 | M5 | 16 | 11 | 49,1 | 5,1 | 10 | 10 | | | 2,54 € | | | B0331.1306 | Innengewinde | Stahl | 3 | M6 | 20 | 14 | 61,4 | 6,4 | 12 | 12 | | | 2,76 € | | | B0331.1408 | Innengewinde | Stahl | 4 | M8 | 25 | 18 | 82,5 | 12,5 | 16 | 15 | | | 3,41 € | |
|

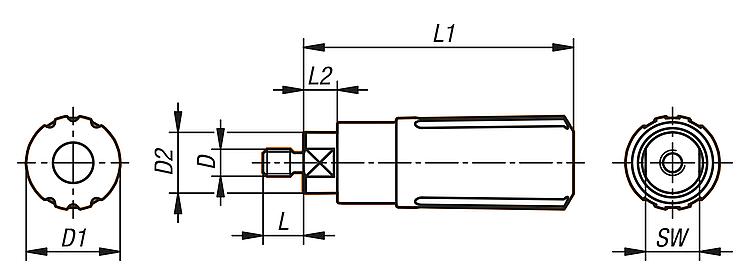

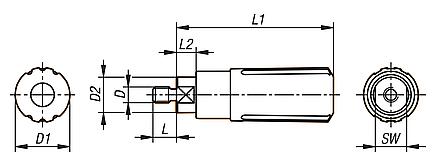

Zylindergriffe Kunststoff drehbar mit Außengewinde |
mehr Info |
| Bestellnummer | Gewindeart | Material
Komponente | Größe | D
| D1 | D2 | L | L1 | L2 | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0331.104 | Außengewinde | Stahl | 1 | M4 | 14 | 9 | 6 | 40 | 5 | 8 | | | 2,30 € | | | B0331.205 | Außengewinde | Stahl | 2 | M5 | 16 | 11 | 7,5 | 49,1 | 5,1 | 10 | | | 2,54 € | | | B0331.306 | Außengewinde | Stahl | 3 | M6 | 20 | 14 | 9 | 61,4 | 6,4 | 12 | | | 2,76 € | | | B0331.408 | Außengewinde | Stahl | 4 | M8 | 25 | 18 | 12 | 82,5 | 12,5 | 15 | | | 3,41 € | |
|
