B0269Rändelmuttern aus Stahl DIN 6303 Form B, mit Stiftloch |
zurück | |
|
Artikelbeschreibung/Produktabbildungen |
 |
BeschreibungWerkstoff:Automatenstahl brüniert.Hinweis:Aufgrund der besseren Haptik wurde entgegen der DIN eine größere Teilung gewählt.Zeichnungshinweis: Form B: mit Stiftloch - Stiftloch beim Zusammenbau durchbohren und reiben.  DownloadHier gibt es die Informationen gesammelt als PDF: Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

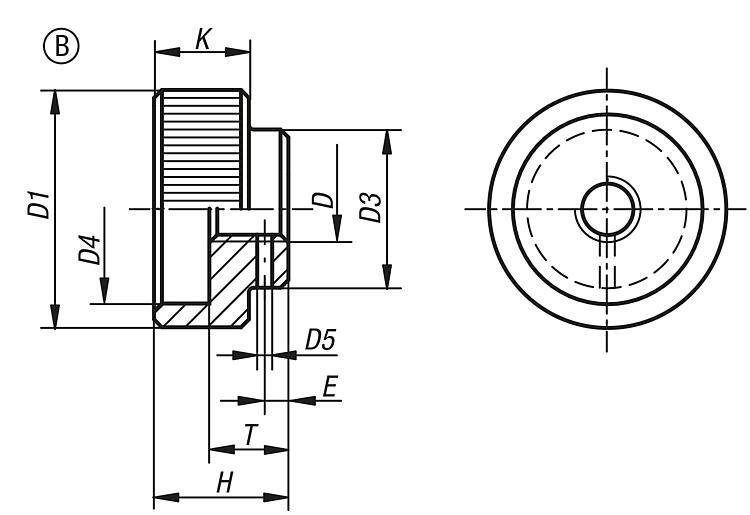

Zeichnungen |
 |
Artikelauswahl/-filter |
| Bestellnummer | Form | Material Grundkörper | D | D1 | D3 | D4 | D5 vorgebohrt | E | H | K | T | passender Zylinderstift ISO 2338 | CAD | Zub. | Preis | Bestellen |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B0269.205 | B | Automatenstahl | M5 | 20 | 14 | 15 | 1,4 | 2,5 | 12 | 8 | 7 | 1,5 |  | 1,59 € | ||
| B0269.206 | B | Automatenstahl | M6 | 24 | 16 | 18 | 1,4 | 2,5 | 14 | 10 | 8 | 1,5 | | 1,85 € | ||
| B0269.208 | B | Automatenstahl | M8 | 30 | 20 | 24 | 1,9 | 3 | 17 | 12 | 10 | 2 | | 2,52 € | ||
| B0269.210 | B | Automatenstahl | M10 | 36 | 28 | 30 | 2,9 | 4 | 20 | 14 | 12 | 3 | | 3,68 € | ||
| B0269.212 | B | Automatenstahl | M12 | 40 | 32 | 34 | 3,9 | 4 | 24 | 16 | 14 | 4 | | 4,89 € |
