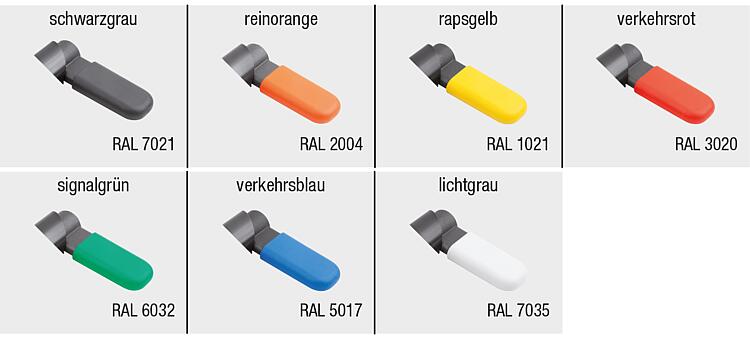

BeschreibungProduktbeschreibung:Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden. Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt.Werkstoff:Riegel 1.0503. Hülse 1.0403. Arretierstift Automatenstahl. Druckfeder 1.4310. Riegelkappe Thermoplast PA.Ausführung:Hülse und Riegel brüniert. Arretierstift gehärtet, geschliffen und brüniert. Druckfeder blank. Riegelkappe in verschiedenen Farben: - schwarzgrau RAL 7021 - reinorange RAL 2004 - rapsgelb RAL 1021 - verkehrsrot RAL 3020 - signalgrün RAL 6032 - verkehrsblau RAL 5017 - lichtgrau RAL 7035Hinweis:Wird der Sperrriegel angeschweißt sollte die Hülse geheftet werden, damit die Feder aufgrund hoher Temperaturen nicht thermisch geschädigt wird.Vorteile:Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Wahlweise mit farbigen Riegelkappen aus Kunststoff. Glatte Hülse, Verbindungsmöglichkeit über Passhülse.Auf Anfrage:Sonderausführungen. Zubehör:Positionierbuchse B0063. Zeichnungshinweis:Form E: ohne Riegelkappe Form F: mit Riegelkappe Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

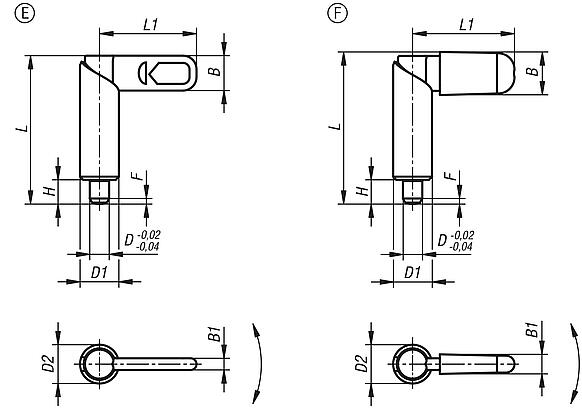

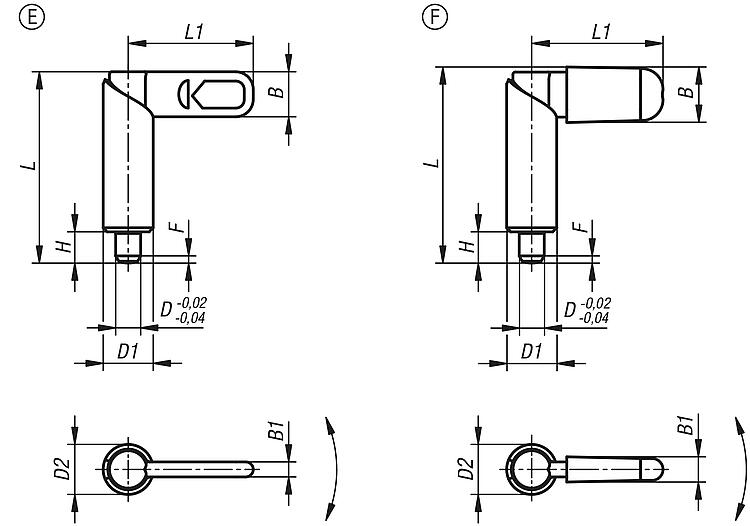

Zeichnungen (Gesamtübersicht) |

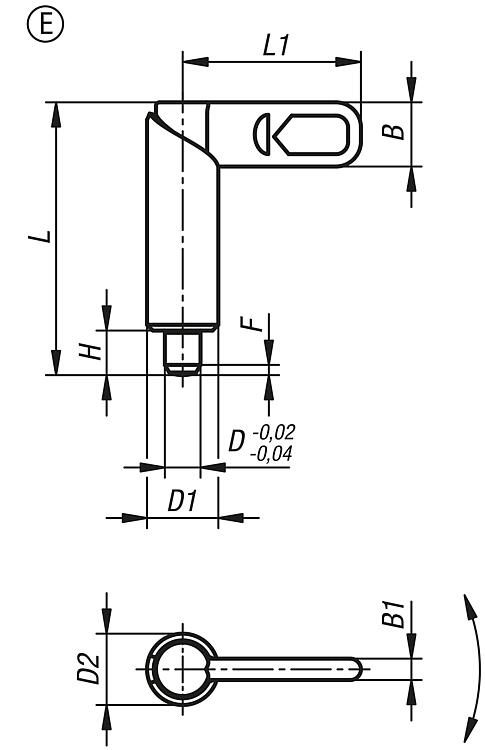

Sperrriegel, Form E, ohne Riegelkappe |
mehr Info |
Bestellnummer | Form | D | D1 | L | L1 | B | B1 | H | F x 30° | Federkraft Anfang F1 ca. N | Federkraft Ende F2 ca. N | CAD | Zub. | Preis | Bestellen |
---|
B0530.080410 | E | 4 | 10 | 38,5 | 25 | 9 | 3 | 6 | 1 | 8 | 14 |  | | 10,92 € | | B0530.080510 | E | 5 | 10 | 38,5 | 25 | 9 | 3 | 6 | 1,3 | 8 | 14 |  | | 10,92 € | | B0530.080610 | E | 6 | 10 | 38,5 | 25 | 9 | 3 | 6 | 1,8 | 8 | 14 |  | | 10,92 € | | B0530.080512 | E | 5 | 12 | 47,4 | 30 | 10,8 | 3,6 | 8 | 1,3 | 8 | 14 |  | | 11,19 € | | B0530.080612 | E | 6 | 12 | 47,4 | 30 | 10,8 | 3,6 | 8 | 1,8 | 8 | 14 |  | | 11,19 € | | B0530.080812 | E | 8 | 12 | 47,4 | 30 | 10,8 | 3,6 | 8 | 2,3 | 8 | 14 |  | | 11,19 € | | B0530.080616 | E | 6 | 16 | 61,2 | 40 | 14,4 | 4,8 | 10 | 1,8 | 15 | 35 |  | | 13,29 € | | B0530.080816 | E | 8 | 16 | 61,2 | 40 | 14,4 | 4,8 | 10 | 2,3 | 15 | 35 |  | | 13,29 € | | B0530.081016 | E | 10 | 16 | 61,2 | 40 | 14,4 | 4,8 | 10 | 2,8 | 15 | 35 |  | | 13,29 € | | B0530.080820 | E | 8 | 20 | 71 | 50 | 18 | 6 | 12 | 2,3 | 20 | 60 |  | | 15,22 € | | B0530.081020 | E | 10 | 20 | 71 | 50 | 18 | 6 | 12 | 2,8 | 20 | 60 |  | | 15,22 € | | B0530.081220 | E | 12 | 20 | 71 | 50 | 18 | 6 | 12 | 3 | 20 | 60 |  | | 15,22 € | |
|

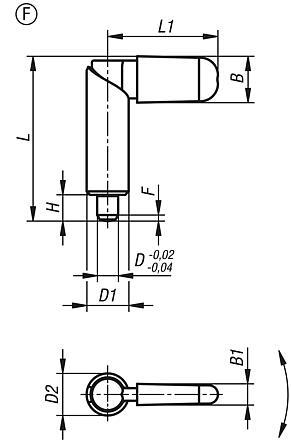

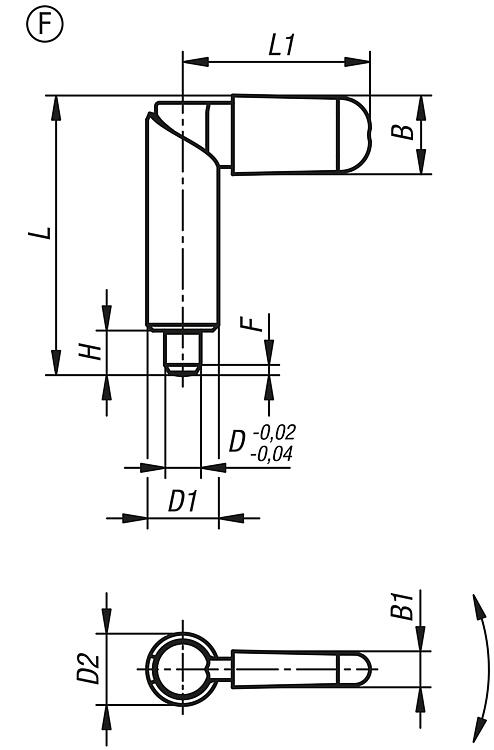

Sperrriegel, Form F, mit Riegelkappe |
mehr Info |
Bestellnummer | Form | Farbe Komponente | D | D1 | L | L1 | B | B1 | H | F x 30° | Federkraft Anfang F1 ca. N | Federkraft Ende F2 ca. N | CAD | Zub. | Preis | Bestellen |
---|
B0530.090410 | F | schwarzgrau RAL 7021 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 8 | 14 |  | | 11,47 € | | B0530.090510 | F | schwarzgrau RAL 7021 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 8 | 14 |  | | 11,47 € | | B0530.090610 | F | schwarzgrau RAL 7021 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 8 | 14 |  | | 11,47 € | | B0530.090512 | F | schwarzgrau RAL 7021 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 8 | 14 |  | | 11,71 € | | B0530.090612 | F | schwarzgrau RAL 7021 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 8 | 14 |  | | 11,71 € | | B0530.090812 | F | schwarzgrau RAL 7021 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 8 | 14 |  | | 11,71 € | | B0530.090616 | F | schwarzgrau RAL 7021 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 15 | 35 |  | | 13,85 € | | B0530.090816 | F | schwarzgrau RAL 7021 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 15 | 35 |  | | 13,85 € | | B0530.091016 | F | schwarzgrau RAL 7021 | 10 | 16 | 62,8 | 41,5 | 16,6 | 7 | 10 | 2,8 | 15 | 35 |  | | 13,85 € | | B0530.090820 | F | schwarzgrau RAL 7021 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 20 | 60 |  | | 16,06 € | | B0530.091020 | F | schwarzgrau RAL 7021 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 20 | 60 |  | | 16,06 € | | B0530.091220 | F | schwarzgrau RAL 7021 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 20 | 60 |  | | 16,06 € | | B0530.0904102 | F | reinorange RAL 2004 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 8 | 14 |  | | 11,47 € | | B0530.0905102 | F | reinorange RAL 2004 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 8 | 14 |  | | 11,47 € | | B0530.0906102 | F | reinorange RAL 2004 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 8 | 14 |  | | 11,47 € | | B0530.0905122 | F | reinorange RAL 2004 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 8 | 14 |  | | 11,71 € | | B0530.0906122 | F | reinorange RAL 2004 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 8 | 14 |  | | 11,71 € | | B0530.0908122 | F | reinorange RAL 2004 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 8 | 14 |  | | 11,71 € | | B0530.0906162 | F | reinorange RAL 2004 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 15 | 35 |  | | 13,85 € | | B0530.0908162 | F | reinorange RAL 2004 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 15 | 35 |  | | 13,85 € | | B0530.0910162 | F | reinorange RAL 2004 | 10 | 16 | 62,8 | 41,5 | 16,6 | 7 | 10 | 2,8 | 15 | 35 |  | | 13,85 € | | B0530.0908202 | F | reinorange RAL 2004 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 20 | 60 |  | | 16,06 € | | B0530.0910202 | F | reinorange RAL 2004 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 20 | 60 |  | | 16,06 € | | B0530.0912202 | F | reinorange RAL 2004 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 20 | 60 |  | | 16,06 € | | B0530.09041016 | F | rapsgelb RAL 1021 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 8 | 14 |  | | 11,47 € | | B0530.09051016 | F | rapsgelb RAL 1021 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 8 | 14 |  | | 11,47 € | | B0530.09061016 | F | rapsgelb RAL 1021 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 8 | 14 |  | | 11,47 € | | B0530.09051216 | F | rapsgelb RAL 1021 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 8 | 14 |  | | 11,71 € | | B0530.09061216 | F | rapsgelb RAL 1021 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 8 | 14 |  | | 11,71 € | | B0530.09081216 | F | rapsgelb RAL 1021 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 8 | 14 |  | | 11,71 € | | B0530.09061616 | F | rapsgelb RAL 1021 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 15 | 35 |  | | 13,85 € | | B0530.09081616 | F | rapsgelb RAL 1021 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 15 | 35 |  | | 13,85 € | | B0530.09101616 | F | rapsgelb RAL 1021 | 10 | 16 | 62,8 | 41,5 | 16,6 | 7 | 10 | 2,8 | 15 | 35 |  | | 13,85 € | | B0530.09082016 | F | rapsgelb RAL 1021 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 20 | 60 |  | | 16,06 € | | B0530.09102016 | F | rapsgelb RAL 1021 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 20 | 60 |  | | 16,06 € | | B0530.09122016 | F | rapsgelb RAL 1021 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 20 | 60 |  | | 16,06 € | | B0530.09041084 | F | verkehrsrot RAL 3020 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 8 | 14 |  | | 11,47 € | | B0530.09051084 | F | verkehrsrot RAL 3020 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 8 | 14 |  | | 11,47 € | | B0530.09061084 | F | verkehrsrot RAL 3020 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 8 | 14 |  | | 11,47 € | | B0530.09051284 | F | verkehrsrot RAL 3020 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 8 | 14 |  | | 11,71 € | | B0530.09061284 | F | verkehrsrot RAL 3020 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 8 | 14 |  | | 11,71 € | | B0530.09081284 | F | verkehrsrot RAL 3020 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 8 | 14 |  | | 11,71 € | | B0530.09061684 | F | verkehrsrot RAL 3020 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 15 | 35 |  | | 13,85 € | | B0530.09081684 | F | verkehrsrot RAL 3020 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 15 | 35 |  | | 13,85 € | | B0530.09101684 | F | verkehrsrot RAL 3020 | 10 | 16 | 62,8 | 41,5 | 16,6 | 7 | 10 | 2,8 | 15 | 35 |  | | 13,85 € | | B0530.09082084 | F | verkehrsrot RAL 3020 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 20 | 60 |  | | 16,06 € | | B0530.09102084 | F | verkehrsrot RAL 3020 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 20 | 60 |  | | 16,06 € | | B0530.09122084 | F | verkehrsrot RAL 3020 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 20 | 60 |  | | 16,06 € | | B0530.09041086 | F | signalgrün RAL 6032 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 8 | 14 |  | | 11,47 € | | B0530.09051086 | F | signalgrün RAL 6032 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 8 | 14 |  | | 11,47 € | | B0530.09061086 | F | signalgrün RAL 6032 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 8 | 14 |  | | 11,47 € | | B0530.09051286 | F | signalgrün RAL 6032 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 8 | 14 |  | | 11,71 € | | B0530.09061286 | F | signalgrün RAL 6032 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 8 | 14 |  | | 11,71 € | | B0530.09081286 | F | signalgrün RAL 6032 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 8 | 14 |  | | 11,71 € | | B0530.09061686 | F | signalgrün RAL 6032 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 15 | 35 |  | | 13,85 € | | B0530.09081686 | F | signalgrün RAL 6032 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 15 | 35 |  | | 13,85 € | | B0530.09101686 | F | signalgrün RAL 6032 | 10 | 16 | 62,8 | 41,5 | 16,6 | 7 | 10 | 2,8 | 15 | 35 |  | | 13,85 € | | B0530.09082086 | F | signalgrün RAL 6032 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 20 | 60 |  | | 16,06 € | | B0530.09102086 | F | signalgrün RAL 6032 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 20 | 60 |  | | 16,06 € | | B0530.09122086 | F | signalgrün RAL 6032 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 20 | 60 |  | | 16,06 € | | B0530.09041087 | F | verkehrsblau RAL 5017 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 8 | 14 |  | | 11,47 € | | B0530.09051087 | F | verkehrsblau RAL 5017 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 8 | 14 |  | | 11,47 € | | B0530.09061087 | F | verkehrsblau RAL 5017 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 8 | 14 |  | | 11,47 € | | B0530.09051287 | F | verkehrsblau RAL 5017 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 8 | 14 |  | | 11,71 € | | B0530.09061287 | F | verkehrsblau RAL 5017 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 8 | 14 |  | | 11,71 € | | B0530.09081287 | F | verkehrsblau RAL 5017 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 8 | 14 |  | | 11,71 € | | B0530.09061687 | F | verkehrsblau RAL 5017 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 15 | 35 |  | | 13,85 € | | B0530.09081687 | F | verkehrsblau RAL 5017 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 15 | 35 |  | | 13,85 € | | B0530.09101687 | F | verkehrsblau RAL 5017 | 10 | 16 | 62,8 | 41,5 | 16,6 | 7 | 10 | 2,8 | 15 | 35 |  | | 13,85 € | | B0530.09082087 | F | verkehrsblau RAL 5017 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 20 | 60 |  | | 16,06 € | | B0530.09102087 | F | verkehrsblau RAL 5017 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 20 | 60 |  | | 16,06 € | | B0530.09122087 | F | verkehrsblau RAL 5017 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 20 | 60 |  | | 16,06 € | | B0530.09041088 | F | lichtgrau RAL 7035 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 8 | 14 |  | | 11,47 € | | B0530.09051088 | F | lichtgrau RAL 7035 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 8 | 14 |  | | 11,47 € | | B0530.09061088 | F | lichtgrau RAL 7035 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 8 | 14 |  | | 11,47 € | | B0530.09051288 | F | lichtgrau RAL 7035 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 8 | 14 |  | | 11,71 € | | B0530.09061288 | F | lichtgrau RAL 7035 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 8 | 14 |  | | 11,71 € | | B0530.09081288 | F | lichtgrau RAL 7035 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 8 | 14 |  | | 11,71 € | | B0530.09061688 | F | lichtgrau RAL 7035 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 15 | 35 |  | | 13,85 € | | B0530.09081688 | F | lichtgrau RAL 7035 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 15 | 35 |  | | 13,85 € | | B0530.09101688 | F | lichtgrau RAL 7035 | 10 | 16 | 62,8 | 41,5 | 16,6 | 7 | 10 | 2,8 | 15 | 35 |  | | 13,85 € | | B0530.09082088 | F | lichtgrau RAL 7035 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 20 | 60 |  | | 16,06 € | | B0530.09102088 | F | lichtgrau RAL 7035 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 20 | 60 |  | | 16,06 € | | B0530.09122088 | F | lichtgrau RAL 7035 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 20 | 60 |  | | 16,06 € | |
|
