B0599Sperrriegel Edelstahl mit Innenführung |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungProduktbeschreibung:Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden. Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt.Werkstoff:Gewindehülse, und Riegel 1.4308.
Arretierstift 1.4305.
Druckfeder 1.4310.
Riegelkappe Thermoplast PA. Ausführung:Gewindehülse, Druckfeder und Riegel blank.
Arretierstift geschliffen und blank.
Riegelkappe in verschiedenen Farben:
- schwarzgrau RAL 7021.
- reinorange RAL 2004.
- rapsgelb RAL 1021.
- verkehrsrot RAL 3020.
- signalgrün RAL 6032.
- verkehrsblau RAL 5017.
- lichtgrau RAL 7035.
Anwendung:Der Sperrriegel mit Innenführung kann aufgrund seiner geschlossenen Bauform an Stellen montiert werden an denen starke Verschmutzungen auftreten z.B. Staub und Funkenflug.Vorteile:- Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
- Geschlossene Bauform verhindert das Eindringen von Schmutz in die Gewindehülse.
- Durch den Sechskant an der Hülse lässt sich der Sperrriegel einfach montieren.Auf Anfrage:Sonderausführungen.Zubehör:Haltestücke B0065, B0066.
Positionierbuchse B0063.

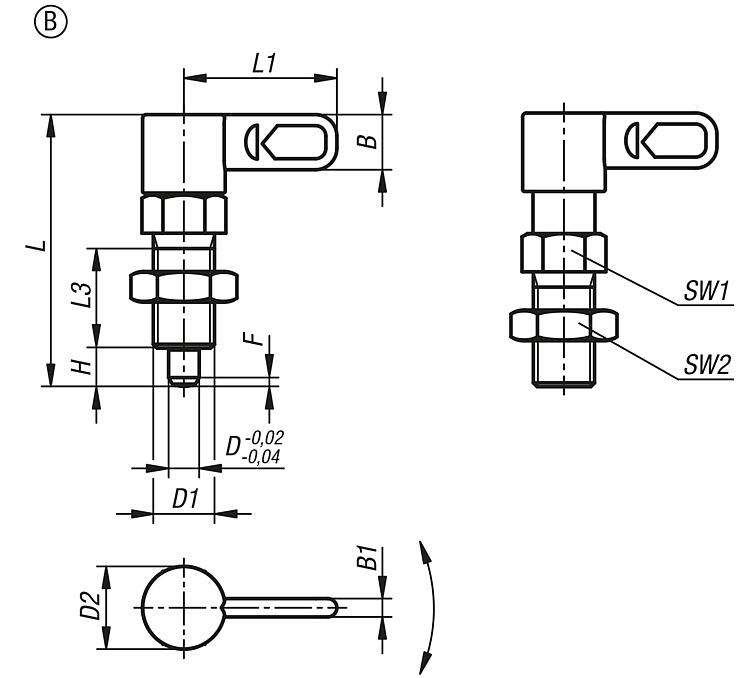

Zeichnungshinweis:Form A: ohne Riegelkappe, ohne Kontermutter
Form B: ohne Riegelkappe, mit Kontermutter
Form C: mit Riegelkappe, ohne Kontermutter

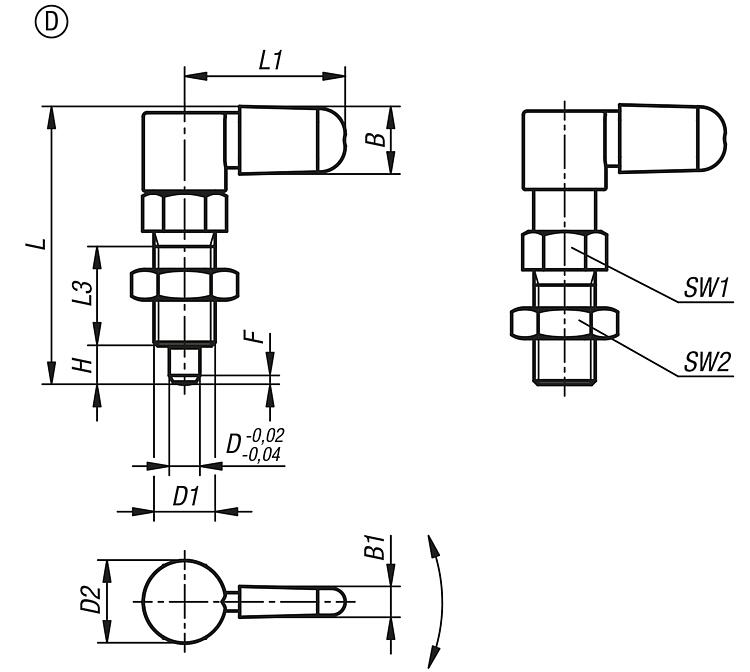

Form D: mit Riegelkappe, mit Kontermutter DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

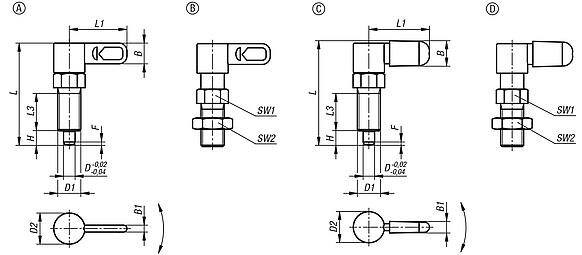

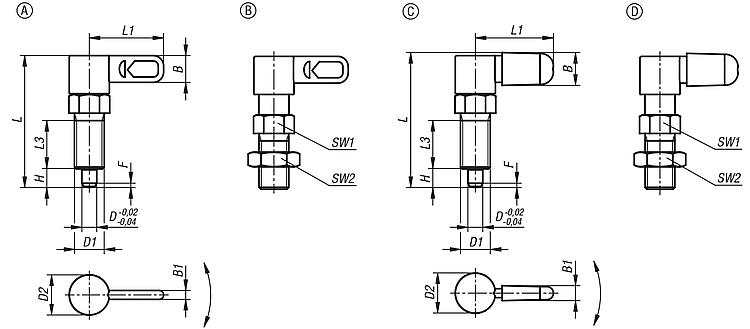

Zeichnungen (Gesamtübersicht) |

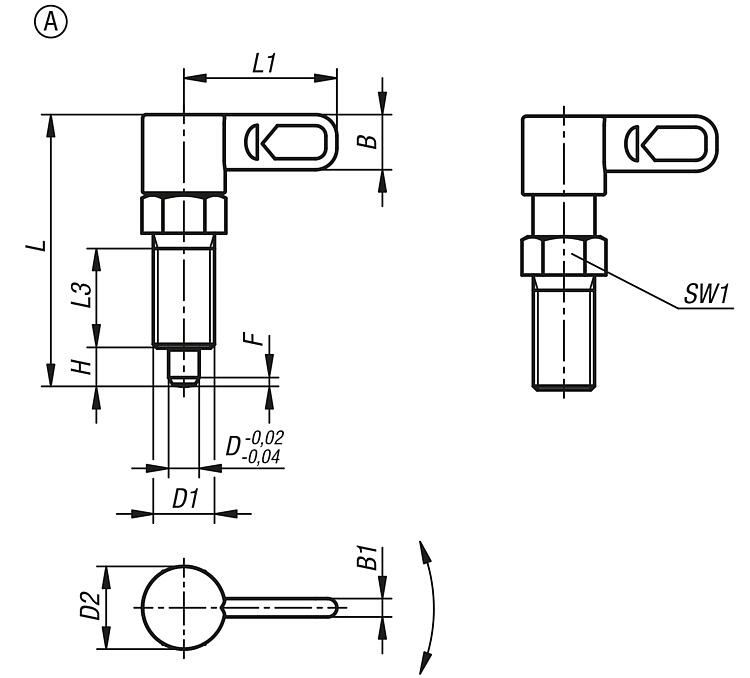

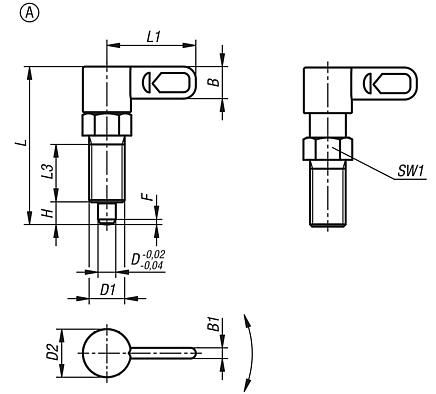

Sperrriegel Edelstahl mit Innenführung, Form A, ohne Riegelkappe, ohne Mutter |
mehr Info |
| Bestellnummer | Form | D | D1 | D2 | L | L1 | L3 | B | B1 | H | SW1 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0599.10405101 | A | 5 | M10x1 | 16 | 45,8 | 25 | 15 | 9 | 3 | 6 | 13 | 1,3 | 8 | 14 |  | | 16,29 € | | | B0599.10406121 | A | 6 | M12x1,5 | 17,4 | 55,4 | 30 | 19 | 10,2 | 3,6 | 8 | 14 | 1,8 | 8 | 15 | | | 17,79 € | | | B0599.10408161 | A | 8 | M16x1,5 | 21,6 | 71 | 40 | 26 | 14,4 | 4,8 | 10 | 19 | 2,3 | 15 | 35 | | | 19,54 € | | | B0599.10410201 | A | 10 | M20x1,5 | 24,8 | 80,5 | 50 | 30 | 17 | 6 | 12 | 22 | 2,8 | 20 | 60 | | | 23,21 € | |
|

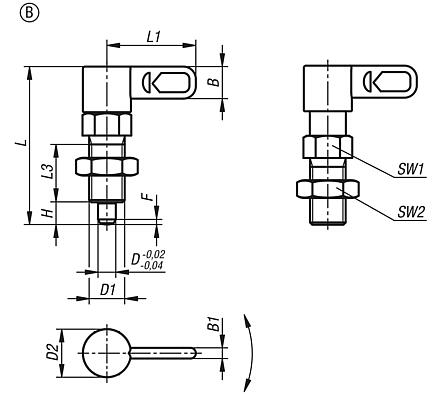

Sperrriegel Edelstahl mit Innenführung, Form B, ohne Riegelkappe, mit Mutter |
mehr Info |
| Bestellnummer | Form | D | D1 | D2 | L | L1 | L3 | B | B1 | H | SW1 | SW2 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0599.10505101 | B | 5 | M10x1 | 16 | 45,8 | 25 | 15 | 9 | 3 | 6 | 13 | 17 | 1,3 | 8 | 14 | | | 16,67 € | | | B0599.10506121 | B | 6 | M12x1,5 | 17,4 | 55,4 | 30 | 19 | 10,2 | 3,6 | 8 | 14 | 19 | 1,8 | 8 | 15 | | | 18,38 € | | | B0599.10508161 | B | 8 | M16x1,5 | 21,6 | 71 | 40 | 26 | 14,4 | 4,8 | 10 | 19 | 24 | 2,3 | 15 | 35 | | | 20,62 € | | | B0599.10510201 | B | 10 | M20x1,5 | 24,8 | 80,5 | 50 | 30 | 17 | 6 | 12 | 22 | 30 | 2,8 | 20 | 60 | | | 25,64 € | |
|

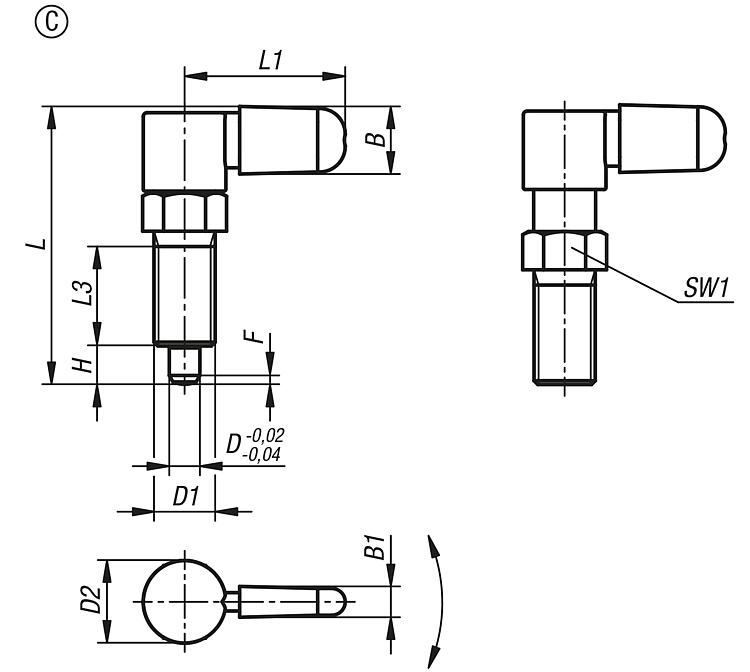

Sperrriegel Edelstahl mit Innenführung, Form C, mit Riegelkappe, ohne Mutter |
mehr Info |
| Bestellnummer | Form | Farbe
Komponente | D | D1 | D2 | L | L1 | L3 | B | B1 | H | SW1 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0599.10605101 | C | schwarzgrau RAL 7021 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 1,3 | 8 | 14 | | | 14,16 € | | | B0599.10606121 | C | schwarzgrau RAL 7021 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 1,8 | 8 | 15 | | | 15,41 € | | | B0599.10608161 | C | schwarzgrau RAL 7021 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 2,3 | 15 | 35 | | | 16,89 € | | | B0599.10610201 | C | schwarzgrau RAL 7021 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 2,8 | 20 | 60 | | | 19,94 € | | | B0599.106051012 | C | reinorange RAL 2004 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 1,3 | 8 | 14 | | | 14,16 € | | | B0599.106061212 | C | reinorange RAL 2004 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 1,8 | 8 | 15 | | | 15,41 € | | | B0599.106081612 | C | reinorange RAL 2004 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 2,3 | 15 | 35 | | | 16,89 € | | | B0599.106102012 | C | reinorange RAL 2004 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 2,8 | 20 | 60 | | | 19,94 € | | | B0599.1060510116 | C | rapsgelb RAL 1021 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 1,3 | 8 | 14 | | | 14,16 € | | | B0599.1060612116 | C | rapsgelb RAL 1021 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 1,8 | 8 | 15 | | | 15,41 € | | | B0599.1060816116 | C | rapsgelb RAL 1021 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 2,3 | 15 | 35 | | | 16,89 € | | | B0599.1061020116 | C | rapsgelb RAL 1021 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 2,8 | 20 | 60 | | | 19,94 € | | | B0599.1060510148 | C | verkehrsrot RAL 3020 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 1,3 | 8 | 14 | | | 14,16 € | | | B0599.1060612148 | C | verkehrsrot RAL 3020 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 1,8 | 8 | 15 | | | 15,41 € | | | B0599.1060816148 | C | verkehrsrot RAL 3020 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 2,3 | 15 | 35 | | | 16,89 € | | | B0599.1061020148 | C | verkehrsrot RAL 3020 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 2,8 | 20 | 60 | | | 19,94 € | | | B0599.1060510186 | C | signalgrün RAL 6032 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 1,3 | 8 | 14 | | | 14,16 € | | | B0599.1060612186 | C | signalgrün RAL 6032 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 1,8 | 8 | 15 | | | 15,41 € | | | B0599.1060816186 | C | signalgrün RAL 6032 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 2,3 | 15 | 35 | | | 16,89 € | | | B0599.1061020186 | C | signalgrün RAL 6032 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 2,8 | 20 | 60 | | | 19,94 € | | | B0599.1060510187 | C | verkehrsblau RAL 5017 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 1,3 | 8 | 14 | | | 14,16 € | | | B0599.1060612187 | C | verkehrsblau RAL 5017 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 1,8 | 8 | 15 | | | 15,41 € | | | B0599.1060816187 | C | verkehrsblau RAL 5017 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 2,3 | 15 | 35 | | | 16,89 € | | | B0599.1061020187 | C | verkehrsblau RAL 5017 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 2,8 | 20 | 60 | | | 19,94 € | | | B0599.1060510188 | C | lichtgrau RAL 7035 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 1,3 | 8 | 14 | | | 14,16 € | | | B0599.1060612188 | C | lichtgrau RAL 7035 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 1,8 | 8 | 15 | | | 15,41 € | | | B0599.1060816188 | C | lichtgrau RAL 7035 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 2,3 | 15 | 35 | | | 16,89 € | | | B0599.1061020188 | C | lichtgrau RAL 7035 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 2,8 | 20 | 60 | | | 19,94 € | |
|

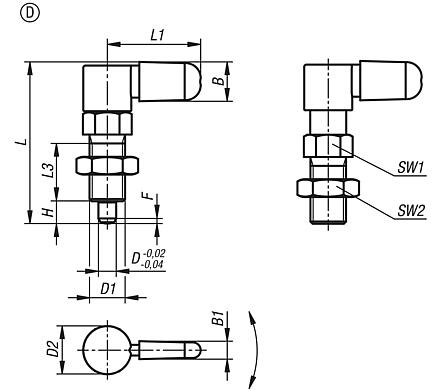

Sperrriegel Edelstahl mit Innenführung, Form D, mit Riegelkappe, mit Mutter |
mehr Info |
| Bestellnummer | Form | Farbe
Komponente | D | D1 | D2 | L | L1 | L3 | B | B1 | H | SW1 | SW2 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0599.10705101 | D | schwarzgrau RAL 7021 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 17 | 1,3 | 8 | 14 | | | 14,48 € | | | B0599.10706121 | D | schwarzgrau RAL 7021 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 19 | 1,8 | 8 | 15 | | | 15,90 € | | | B0599.10708161 | D | schwarzgrau RAL 7021 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 24 | 2,3 | 15 | 35 | | | 17,79 € | | | B0599.10710201 | D | schwarzgrau RAL 7021 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 30 | 2,8 | 20 | 60 | | | 21,96 € | | | B0599.107051012 | D | reinorange RAL 2004 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 17 | 1,3 | 8 | 14 | | | 14,48 € | | | B0599.107061212 | D | reinorange RAL 2004 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 19 | 1,8 | 8 | 15 | | | 15,90 € | | | B0599.107081612 | D | reinorange RAL 2004 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 24 | 2,3 | 15 | 35 | | | 17,79 € | | | B0599.107102012 | D | reinorange RAL 2004 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 30 | 2,8 | 20 | 60 | | | 21,96 € | | | B0599.1070510116 | D | rapsgelb RAL 1021 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 17 | 1,3 | 8 | 14 | | | 14,48 € | | | B0599.1070612116 | D | rapsgelb RAL 1021 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 19 | 1,8 | 8 | 15 | | | 15,90 € | | | B0599.1070816116 | D | rapsgelb RAL 1021 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 24 | 2,3 | 15 | 35 | | | 17,79 € | | | B0599.1071020116 | D | rapsgelb RAL 1021 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 30 | 2,8 | 20 | 60 | | | 21,96 € | | | B0599.1070510148 | D | verkehrsrot RAL 3020 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 17 | 1,3 | 8 | 14 | | | 14,48 € | | | B0599.1070612148 | D | verkehrsrot RAL 3020 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 19 | 1,8 | 8 | 15 | | | 15,90 € | | | B0599.1070816148 | D | verkehrsrot RAL 3020 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 24 | 2,3 | 15 | 35 | | | 17,79 € | | | B0599.1071020148 | D | verkehrsrot RAL 3020 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 30 | 2,8 | 20 | 60 | | | 21,96 € | | | B0599.1070510186 | D | signalgrün RAL 6032 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 17 | 1,3 | 8 | 14 | | | 14,48 € | | | B0599.1070612186 | D | signalgrün RAL 6032 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 19 | 1,8 | 8 | 15 | | | 15,90 € | | | B0599.1070816186 | D | signalgrün RAL 6032 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 24 | 2,3 | 15 | 35 | | | 17,79 € | | | B0599.1071020186 | D | signalgrün RAL 6032 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 30 | 2,8 | 20 | 60 | | | 21,96 € | | | B0599.1070510187 | D | verkehrsblau RAL 5017 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 17 | 1,3 | 8 | 14 | | | 14,48 € | | | B0599.1070612187 | D | verkehrsblau RAL 5017 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 19 | 1,8 | 8 | 15 | | | 15,90 € | | | B0599.1070816187 | D | verkehrsblau RAL 5017 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 24 | 2,3 | 15 | 35 | | | 17,79 € | | | B0599.1071020187 | D | verkehrsblau RAL 5017 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 30 | 2,8 | 20 | 60 | | | 21,96 € | | | B0599.1070510188 | D | lichtgrau RAL 7035 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 17 | 1,3 | 8 | 14 | | | 14,48 € | | | B0599.1070612188 | D | lichtgrau RAL 7035 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 19 | 1,8 | 8 | 15 | | | 15,90 € | | | B0599.1070816188 | D | lichtgrau RAL 7035 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 24 | 2,3 | 15 | 35 | | | 17,79 € | | | B0599.1071020188 | D | lichtgrau RAL 7035 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 30 | 2,8 | 20 | 60 | | | 21,96 € | |
|
