B0066Haltestücke Aluminium |
zurück |
|
|

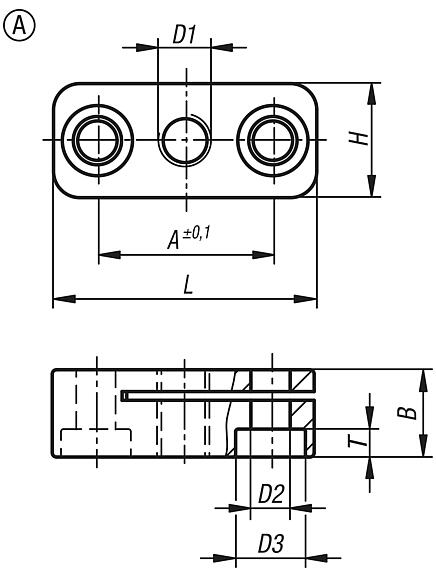

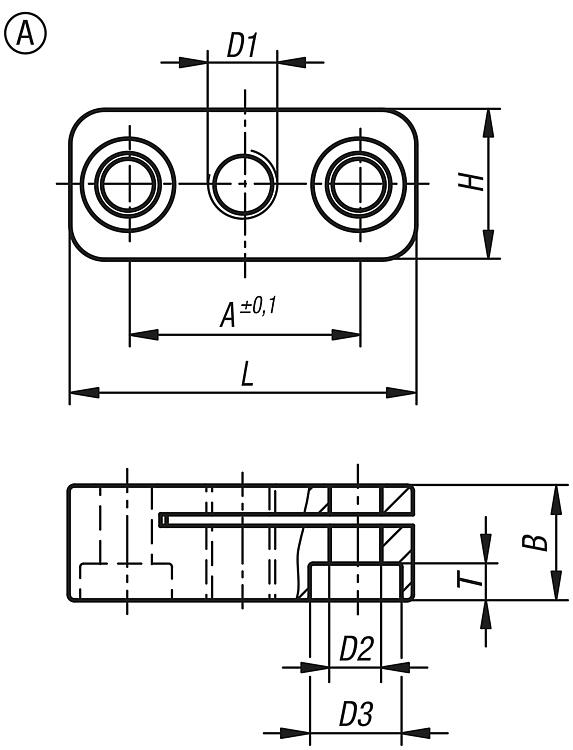

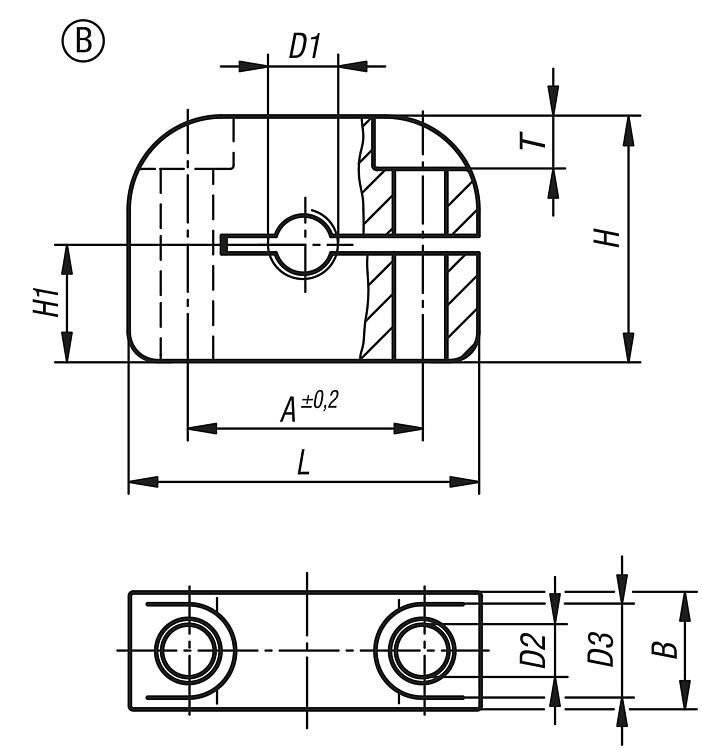

BeschreibungWerkstoff:Aluminium 3.2163.Ausführung:schwarz.Hinweis:Haltestücke stellen eine Montagehilfe für Sperriegel und Arretierbolzen dar und erweitern deren Anwendungsbereich. Verwendbar mit Zylinderschrauben DIN 912 / ISO 4762.Zeichnungshinweis:Form A: Befestigungsbohrung parallel zum Gewinde Form B: Befestigungsbohrung senkrecht zum Gewinde Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

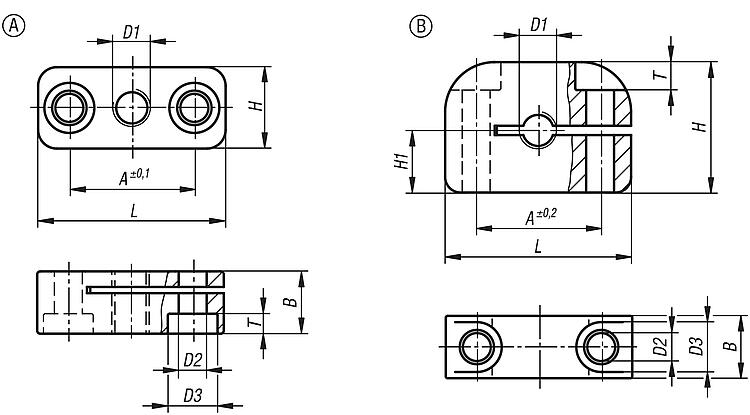

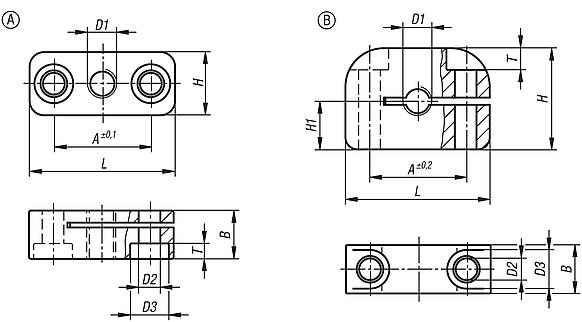

Zeichnungen (Gesamtübersicht) |
Bestellnummer | Form | D1 | D2 | D3 | A | B | H | H1 | L | T | CAD | Zub. | Preis | Bestellen |
---|
B0066.306 | A | M6 | 4,5 | 8 | 20 | 10 | 13 | - | 30 | 3,2 | | | 2,69 € | | B0066.3061 | A | M6x0,75 | 4,5 | 8 | 20 | 10 | 13 | - | 30 | 3,2 | | | 2,69 € | | B0066.308 | A | M8 | 4,5 | 8 | 20 | 10 | 13 | - | 30 | 3,2 | | | 2,69 € | | B0066.3081 | A | M8x1 | 4,5 | 8 | 20 | 10 | 13 | - | 30 | 3,2 | | | 2,69 € | | B0066.310 | A | M10 | 5,5 | 10 | 24 | 12 | 18 | - | 37 | 3,9 | | | 3,21 € | | B0066.3101 | A | M10x1 | 5,5 | 10 | 24 | 12 | 18 | - | 37 | 3,9 | | | 3,21 € | | B0066.312 | A | M12 | 5,5 | 10 | 24 | 12 | 18 | - | 37 | 3,9 | | | 3,21 € | | B0066.3121 | A | M12x1,5 | 5,5 | 10 | 24 | 12 | 18 | - | 37 | 3,9 | | | 3,21 € | | B0066.316 | A | M16 | 5,5 | 10 | 32 | 15 | 25 | - | 46 | 3,9 | | | 4,21 € | | B0066.3161 | A | M16x1,5 | 5,5 | 10 | 32 | 15 | 25 | - | 46 | 3,9 | | | 4,21 € | | B0066.320 | A | M20 | 5,5 | 10 | 32 | 15 | 25 | - | 46 | 3,9 | | | 4,21 € | | B0066.3201 | A | M20x1,5 | 5,5 | 10 | 32 | 15 | 25 | - | 46 | 3,9 | | | 4,21 € | |
|
Bestellnummer | Form | D1 | D2 | D3 | A | B | H | H1 | L | T | CAD | Zub. | Preis | Bestellen |
---|
B0066.406 | B | M6 | 4,5 | 8 | 20 | 10 | 21 | 10 | 30 | 4,5 | | | 2,69 € | | B0066.4061 | B | M6x0,75 | 4,5 | 8 | 20 | 10 | 21 | 10 | 30 | 4,5 | | | 2,69 € | | B0066.408 | B | M8 | 4,5 | 8 | 20 | 10 | 21 | 10 | 30 | 4,5 | | | 2,69 € | | B0066.4081 | B | M8x1 | 4,5 | 8 | 20 | 10 | 21 | 10 | 30 | 4,5 | | | 2,69 € | | B0066.410 | B | M10 | 5,5 | 10 | 24 | 12 | 26 | 13 | 36 | 5,5 | | | 3,21 € | | B0066.4101 | B | M10x1 | 5,5 | 10 | 24 | 12 | 26 | 13 | 36 | 5,5 | | | 3,21 € | | B0066.412 | B | M12 | 5,5 | 10 | 24 | 12 | 26 | 13 | 36 | 5,5 | | | 3,21 € | | B0066.4121 | B | M12x1,5 | 5,5 | 10 | 24 | 12 | 26 | 13 | 36 | 5,5 | | | 3,21 € | | B0066.416 | B | M16 | 5,5 | 10 | 32 | 15 | 29 | 17 | 46 | 5,5 | | | 4,21 € | | B0066.4161 | B | M16x1,5 | 5,5 | 10 | 32 | 15 | 29 | 17 | 46 | 5,5 | | | 4,21 € | | B0066.420 | B | M20 | 5,5 | 10 | 32 | 15 | 29 | 17 | 46 | 5,5 | | | 4,21 € | | B0066.4201 | B | M20x1,5 | 5,5 | 10 | 32 | 15 | 29 | 17 | 46 | 5,5 | | | 4,21 € | |
|
